PLC
VDC 1
OUT 0
OUT 1
OUT 2
OUT 3
OUT 1
OUT 2
OUT 3
OUT 4
OUT 5
OUT 6
OUT 7
DC COM

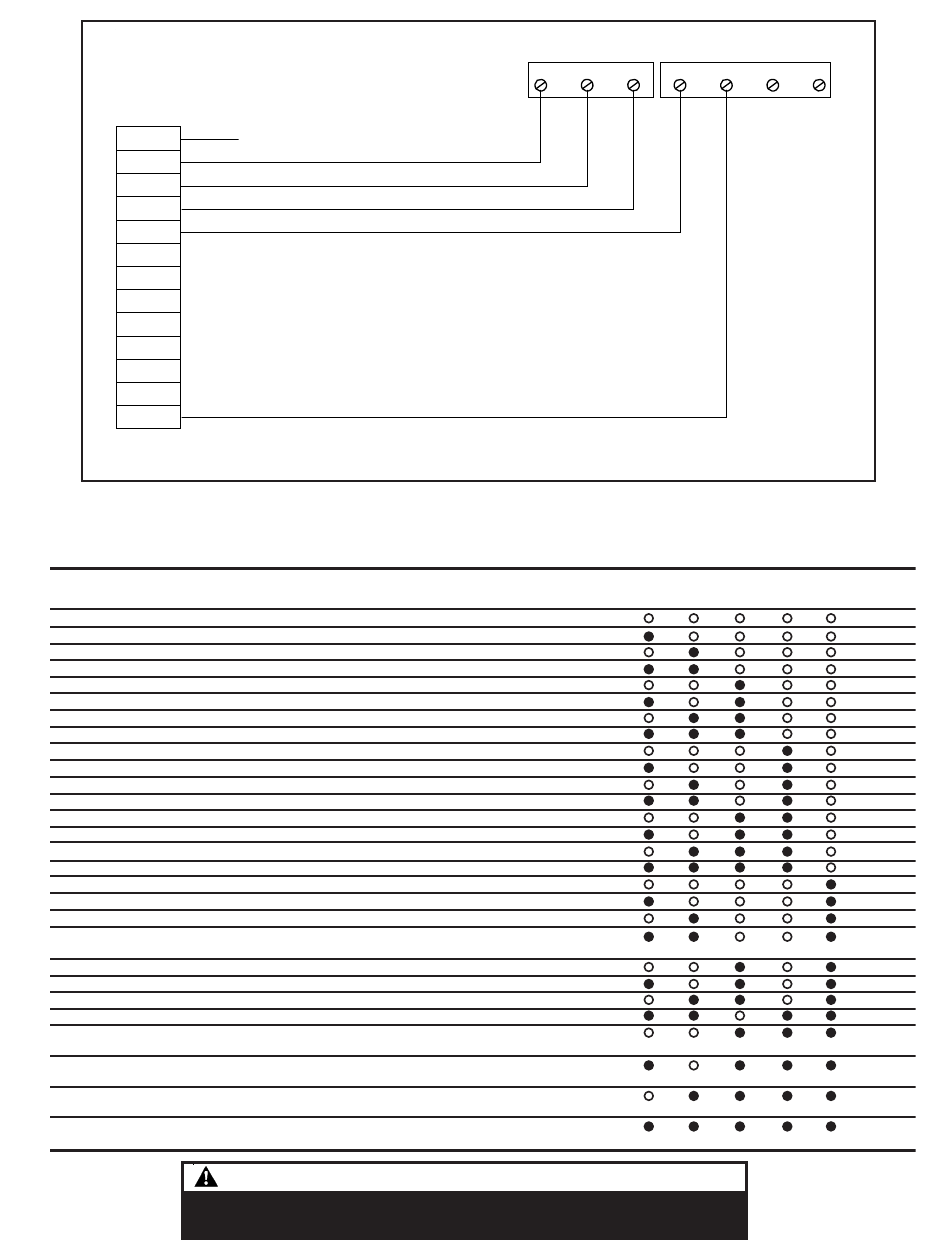

Figure 10. Branchement de la carte d'entrée à un automate programmable - Voir le Tableau 1
Tonalité
Description
Aucune tonalité
Ding-Dong
Paires de tonalités percutantes de 700 Hz et 570 Hz, amorties chacune à 0.
Hululements modulés
Alternance de tonalités de 575 Hz et 770 Hz, de 87 ms chacune
Sirène
Répétition de balayage montant et descendant entre 600 et 1250 Hz en 8 s
Bips courts
Tonalité percutante de 470 Hz (signal de 83 ms; arrêt de 109 ms)
Hurlements lents
Répétition de balayage montant de 600 Hz à 1250 Hz en 4 secondes
Bips longs
470 Hz, (signal de 0,55 s; arrêt de 0,55 s)
Carillon 1
Tonalité percutante de 700 Hz, répétée à une fréquence de 1 Hz
Hurlements rapides
Répétition de balayage montant de 600 Hz à 1250 Hz en 1 seconde
Aigu/grave
Alternance de tonalités de 780 et 600 Hz, de 0,52 s chacune
Sirène rapide
Répétition de balayage montant et descendant entre 600 et 1250 Hz en 0,25 s
Hurlements décroissants Répétition de tonalité descendant de 1250 à 600 Hz en 1,6 s
Klaxon
470 Hz continu
Klaxon à air
370 Hz continu
2 Ton
450-500 Hz, cycle de 0,4 à 0,5 s
Carillon 2
Tonalité percutante de 575 Hz, répétée à une fréquence de 1 Hz
Westminster
Deux temps, 411 Hz, 520 Hz, 407 Hz, 312 Hz
Comptine
Quatre temps, 787 Hz, 714 Hz, 625 Hz, 952 Hz, 333 Hz
Phasor
Répétition de balayage montant et descendant entre 416 Hz et 625 Hz en 13 s
Téléphone
Alternance de tonalités de 570 et 770 Hz, de 50 ms chacune pendant 1,2 s,
suivie d'un arrêt de 1,5 s, puis répétition
Escalier
Paliers montants et descendants, 440-2000 Hz, arrêt de 750 ms, puis répétition
Alerte à 3 tonalités
463, 641 et 896 Hz, de 200 ms chacune, 1 s d'arrêt, puis répétition
Carillon de pré-alerte
Répétition à 1,5 Hz de tonalité percutante de 470 Hz, suivie de message 1
Signal NFPA
3 balayages montant de 422 à 775 Hz en 850 ms, arrêt d'1 s, puis répétition
Klaxon à 3 impulsions
470 Hz; 3 impulsions de 0,5 s à 0,5 s d'intervalle, arrêt de 1,5 s,
puis répétition. Pour évacuation seulement.
Klaxon à air à
370 Hz; 3 impulsions de 0,5 s à 0,5 s d'intervalle, arrêt de 1,5 s,
3 impulsions
puis répétition. Pour évacuation seulement.
2 Tons à 3 impulsions
450-500 Hz, cycle de 0,4 à 0,5 s; 3 impulsions de 0,5 s à 0,5 s
d'intervalle, arrêt de 1,5 s, puis répétition. Pour évacuation seulement.
Carillon 2 à 3 impulsions 575 Hz; 3 impulsions de 0,5 s à 0,5 s d'intervalle, suivies d'un arrêt de 1,5 s,
puis répétition. Pour évacuation seulement.
L'utilisation de signaux d'évacuation sur ce produit qui n'est pas spécifiquement homologué
pour l'alarme-incendie doit être approuvée par l'autorité compétente.
Page 15
+ 24 V c.c (source de courant externe)
Remarque : On peut raccorder IN1 à un signal prioritaire 24 V c.c. pour
le déclenchement d'un signal sonore externe raccordé à la carte d'entrée audio
Figure 11 – Programmation de la tonalité
IN1
IN2
Voir remarque
Attention
Attention
Attention
Attention
Attention
Carte d'entrée
IN3
IN4
N
+VS
Commutateur
1
2
3
4
P/N 3100009 ÉDITION 2
GND
5
HEX
00
01
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
0F
10
11
12
13
14
15
16
1B
1D
1E
1F
