MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
Pour que l'ensemble soit hermétique : avant de remettre
en place le couvercle de l'appareil, veiller à ce que le joint
d'étanchéité (P-007549-0069) adhère bien à la rainure sur
le périmètre du couvercle.
Veiller à ce que les (4) joints à collet (P-041930-0362) soient
bien en place sur les vis du couvercle avant de fixer celui-ci.
Pour fixer le couvercle, commencer à visser les vis à la main,
en veillant à ce qu'elles s'engagent bien dans les bossages
taraudés du boîtier, avant d'utiliser un tournevis. Serrer
ensuite les vis en exerçant un couple d'au moins 20 po-lb
afin que l'ensemble soit étanche.
7. Fixer le couvercle de l'appareil au moyen de ses (4) vis
captives.
8. Serrer les vis du couvercle de l'appareil en exerçant
un couple d'au moins 20 po-lb.
9. Vérifier le fonctionnement de l'appareil.
Carte
principale
Page 13
Fils d'alimentation
noir et blanc
Attache-câbles en plastique
ou noirs; fil
(fournis) - utilisés pour isoler
de masse/terre
les fils d'alimentation de ceux de
rayé jaune et
déclenchement de la tonalité et du signal.
vert.

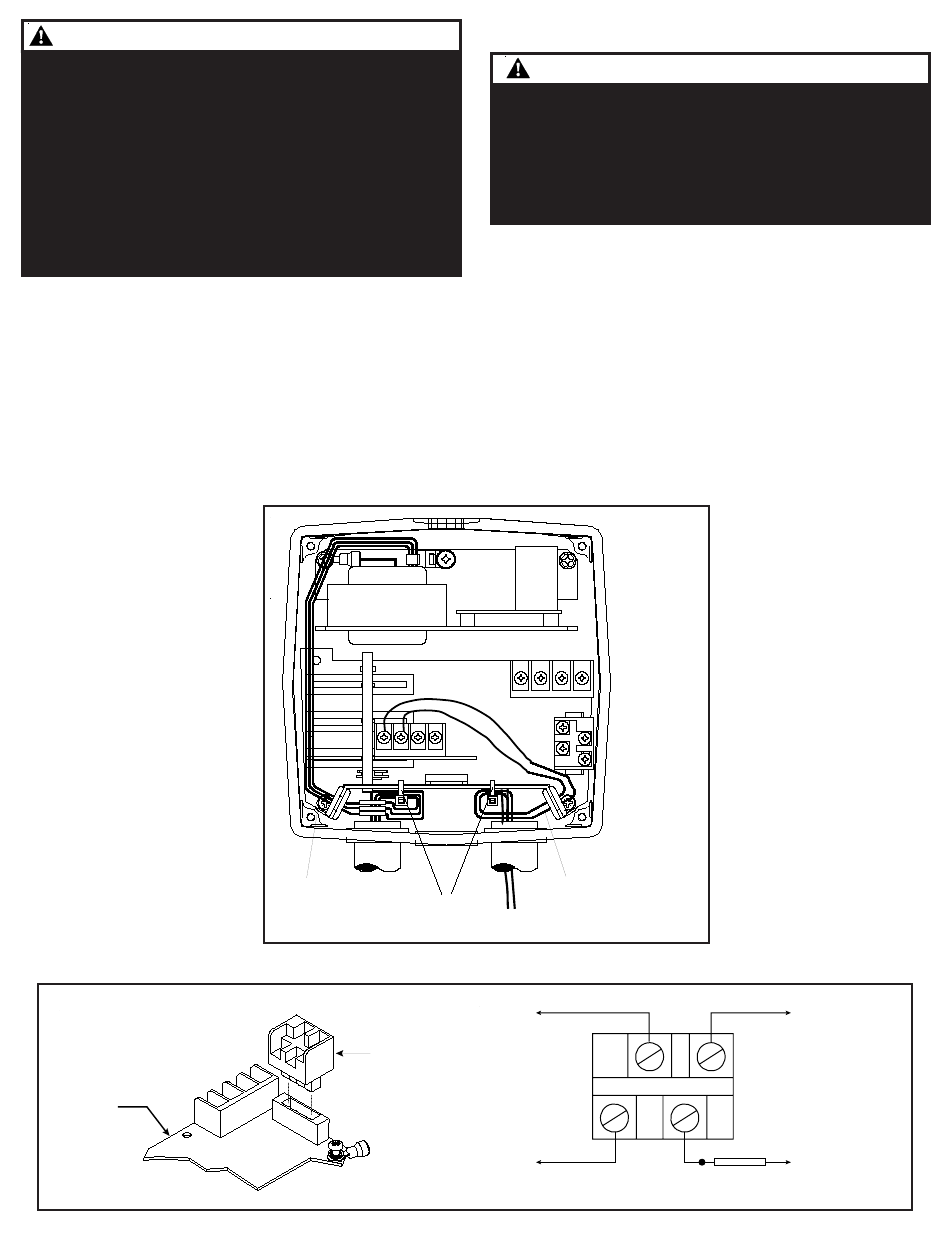

Figure 3. Câblage de l'Adaptatone
2
4
1
Bornier
3
TB-1
Figure 4. Câblage du bornier TB1
Entretien et mise à l'essai
Entretien et mise à l'essai
Entretien et mise à l'essai
Entretien et mise à l'essai
Entretien et mise à l'essai
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
Pour éviter tout risque d'incendie, de choc électrique ou
d'endommagement des composants, ne faire AUCUN
travaux sur l'appareil, y compris le retrait du circuit
imprimé, lorsque le circuit est sous tension.
REMARQUE : tout entretien ou dépannage effectué
alors que l'appareil est sous tension annulera la
garantie.
Vérifier tous les six mois que l'appareil n'est pas encrassé.
Le nettoyer au besoin.
Vérifier le fonctionnement de l'Adaptatone tous les ans,
ou plus souvent si l'autorité compétente l'exige, pour
s'assurer qu'il est toujours opérationnel.
Conducteurs de tonalit é/signal depuis
5540 à raccorder au besoin
à la carte de coupleur audio.
(-)
2
Le câblage est
préraccordé au bloc
d'alimentation interne
1
(+)
(-)
4
Vers batterie de
secours de 24 V c.c.
(facultative)
3
(+)
Diode
2600010
P/N 3100009 ÉDITION 2
