GUIDA ALL'INSTALLAZIONE

INDICATORE ELETTRICO DI LIVELLO
CARBURANTE
2650-1290-00 Rev. B
ATTENZIONE!
A scopo di sicurezza, il
morsetto +12 V di questo
prodotto deve essere
protetto da un fusibile,
prima della connessione
all'interruttore di avviamento
a 12 V. Si consiglia un
fusibile di tipo a cartuccia, ad
azione rapida, 3AG da 1 A.
Installazione
1. Assicurarsi che siano disponibili tutte le parti richieste per l'installazione e che il motore sia freddo.
2. Scollegare il cavo negativo (-) della batteria.
3. L'indicatore può essere montato in un'apertura di 52,4 mm.
4. Collegare il filo del sensore viola al sensore di livello carburante. Si possono utilizzare i fili già presenti oppure instradare il filo viola del
sensore fino al serbatoio del carburante.
(l'indicatore di livello carburante standard, se presente, deve essere scollegato).
5. Collegare il filo bianco all'illuminazione del cruscotto o a una sorgente di luce a 12 V commutabile.
6. Collegare uno dei fili neri a una messa a terra sicura. (è possibile collegare indistintamente ciascuno dei due fili)
7. Collegare il filo di alimentazione rosso a una sorgente attiva +12 V.
8. Ricollegare il cavo negativo (-) della batteria.
Configurazione del tipo di sensore
1. I fili nero e marrone servono per impostare il tipo di sensore. Il dispositivo è dotato di sensori 0-90 ohm preconfigurati.
Se si impiega un sensore 0-90 ohm, isolare le singole estremità dei fili marrone e nero con nastro elettrico, avvolgerli e riporli
sotto il cruscotto.
2. Se è richiesto un altro tipo di sensore, collegare un interruttore momentaneo ai fili nero e marrone (v. figura sopra) o, in
alternativa, toccare le estremità scoperte dei fili nero e marrone per simulare l'intervento sul pulsante.
3. Premere e tenere premuto il pulsante e attivare l'alimentazione dell'indicatore. La lancetta si muove in avanti e in dietro e si
ferma momentaneamente su tutte le posizioni
sensore.
4. Attendere che la lancetta abbia raggiunto la corretta posizione sul quadrante in base alla tabella di selezione del sensore (v.
pagina successiva) e rilasciare il pulsante. Se si preme brevemente il pulsante, la lancetta scatta alla posizione successiva.
5. Staccare l'alimentazione dell'indicatore per memorizzare il nuovo tipo di sensore impostando l'interruttore di avviamento su off.
6. Attivare di nuovo l'alimentazione e verificare che il dispositivo indichi il livello di carburante corretto. In caso contrario, ritornare al
punto 3 ed eseguire una nuova taratura. Se non viene ancora indicato il livello di carburante corretto, eseguire una Taratura del
sensore personalizzata.
7. Disattivare l'alimentazione dell'indicatore impostando l'interruttore di avviamento su off.
8. Rimuovere l'interruttore, se utilizzato, e coprire con il nastro le estremità dei fili marrone e nero in modo che non possano venire
a contatto.
9. Arrotolare i fili sotto il cruscotto.

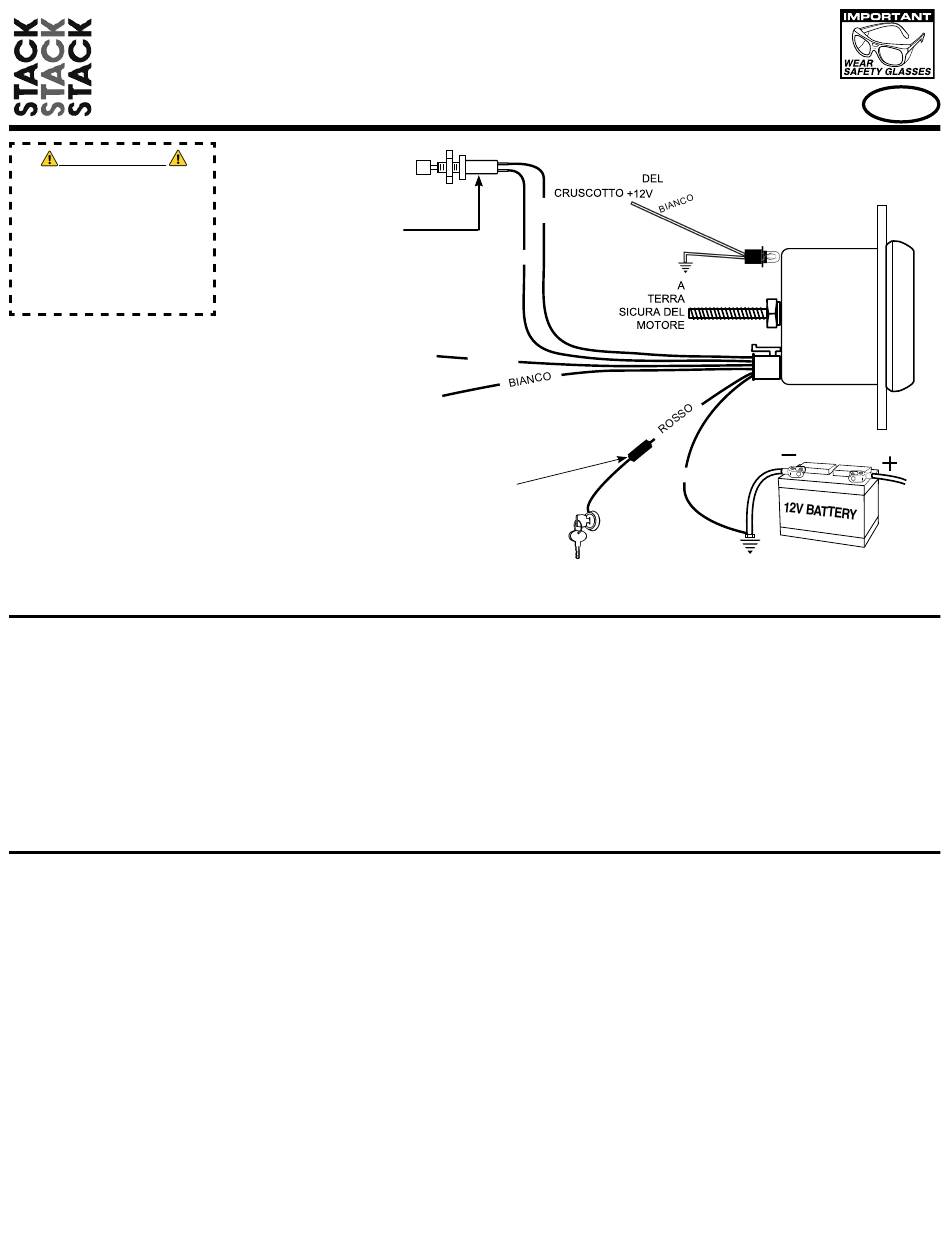

INTERRUTTORE
MOMENTANEO
(OPZIONALE)
COLLEGARE AL SENSORE
DI LIVELLO CARBURANTE
(VERIFICARE CHE
IL SENSORE SIA
COLLEGATO ALLA TERRA)
ILLUMINAZIONE DEL CRUSCOTTO + 12V
1
del serbatoio per segnalare che l'indicatore si trova in modalità di selezione del
⁄
8
ILLUMINAZIONE
MARRONE
NERO
VIOLA
FUSIBILE
(v. "ATTENZIONE!" A
SINISTRA)
CONNESSIONE + 12V
(per strumenti classici)
Presa luce
NERO
MESSA
NERO
MESSA A TERRA
SICURA DEL
MOTORE
