III - Fixation du tableau sur le support
Le montage diffère suivant le tableau à installer.

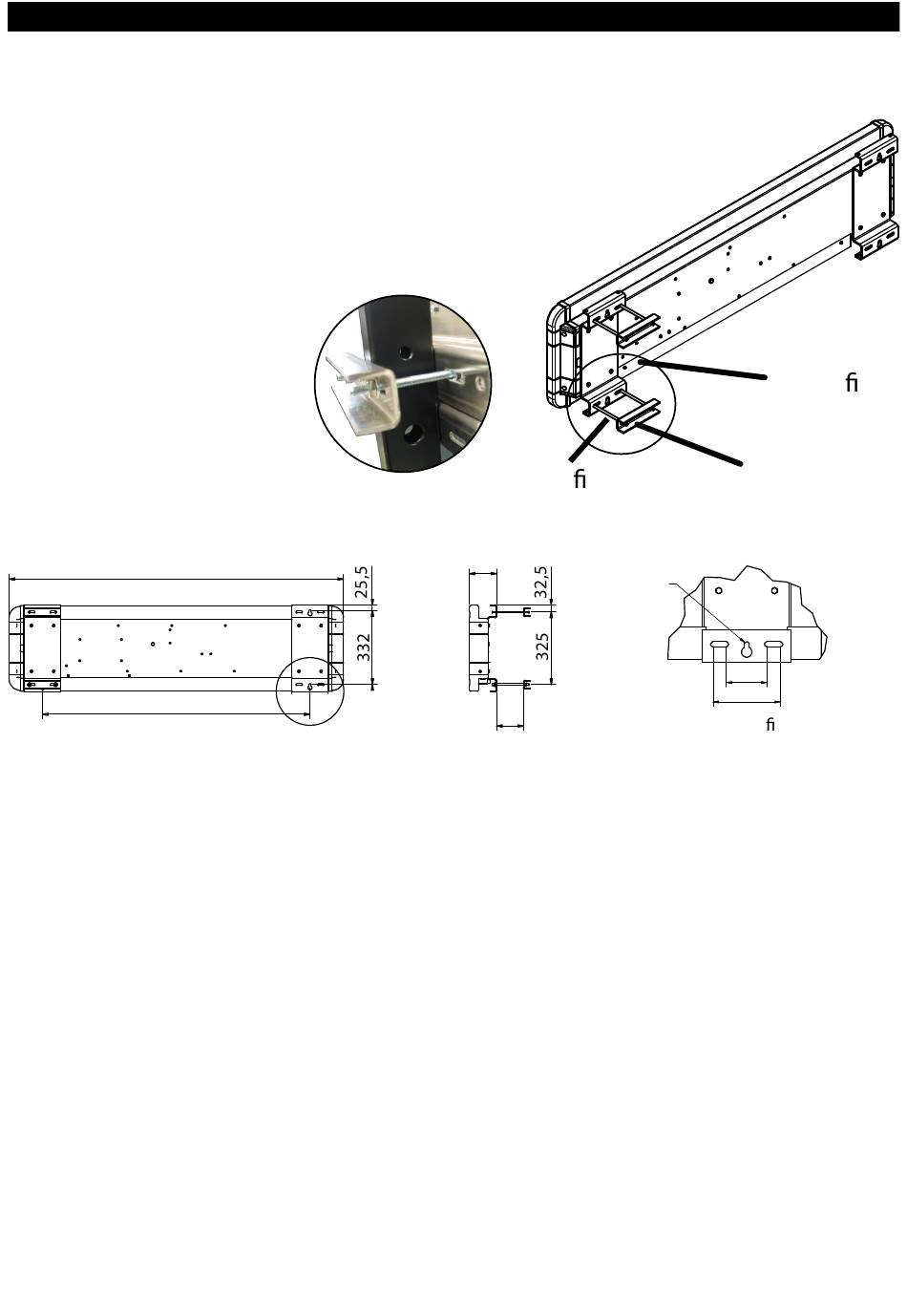

A/ BT 2025 SCORE (réf. 915140 et 915141)
• Fixer le caisson SCORE sur les 2 poteaux avec les 4
brides et les tiges filetées (B).
• Procéder au câblage électrique (voir §VI - A).
1500
Caisson SCORE
1200
Nota : pour une fixation murale utiliser les gouttes d'eau présents sur chaque caisson (A).
8
B
122
A
120 maxi
B
Tige letée
R4,50
Goutte-d'eau pour xation murale
avec des vis et chevilles Ø8
Cache l
Bride
A
76
118
