Remontage

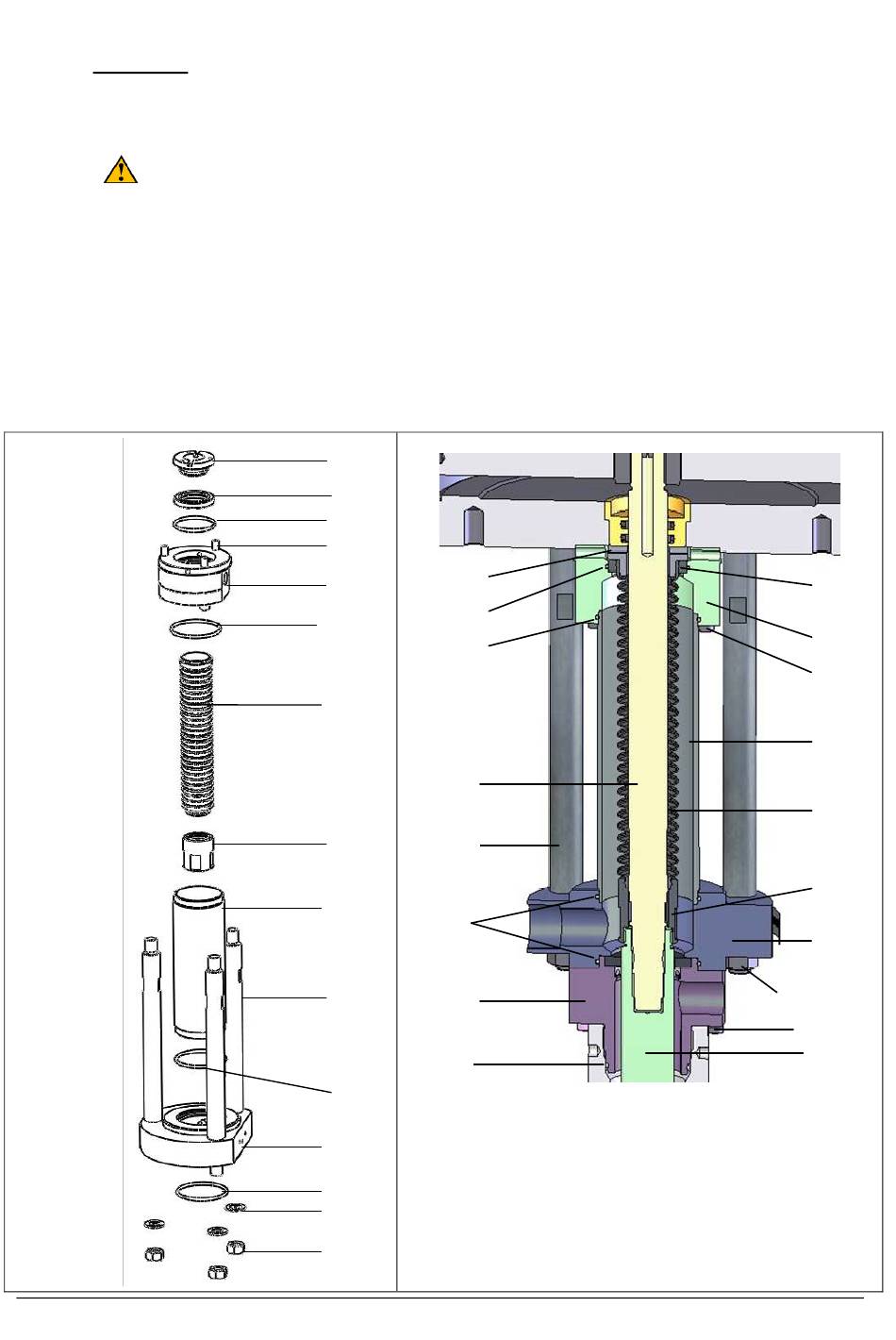

A l'établi, préparer un ensemble : soufflet-jupe-bride. Pour cela :
- Monter le nouveau soufflet (5) dans la bride soufflet (4).
- Changer le joint (13).
Graisser le joint (13) et la bride (4) (graisse, type A1).
- Introduire l'ensemble dans le palier (3).
- Monter le soufflet en force dans la jupe (6).
- Monter la bride soufflet supérieure (14).
Faire glisser l'ensemble soufflet-jupe-bride ainsi constitué autour de la tige moteur.
L'orienter et le fixer sur l'embase moteur en vissant légèrement les 3 vis (9).
Nota : il est possible de démonter un des 3 tirants (7) de la pompe pour faciliter le
remontage.
Réaccoupler la partie produit (B) avec la partie aspiration (A).
SAMES KREMLIN
14
4
13
9
14
3
13
8
8
5
40M
6
7
2
8
7
20
24
8
1
8
12
11
- 6 -
11&12
26
22
N° : 578.156.110-FR-1811
4
3
9
2
5
6
1
