- Page 1 POMPE 4 BILLES 2200 cm3 Pompe REXSON 4B2200 Manuel d’utilisation 582194110 Index F Notice originale SAMES KREMLIN SAS 13 Chemin de Malacher 38240 Meylan www.sames-kremlin.com 33 (0)4 76 41 60 60...
- Page 2 Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse de SAMES KREMLIN. Les descriptions et caractéristiques contenues dans ce document sont susceptibles d’être modifiées sans avis préalable. © SAMES KREMLIN 2021...
-
Page 3: Table Des Matières
Table des matières Table des matières Tableau d’évolution du document ................... 5 Documentations complémentaires .................... 5 Garantie ............................6 Déclaration de conformité ......................7 Consignes sécurité ........................8 Sécurité des personnes ......................8 Généralités ............................. 8 Signification des pictogrammes ....................9 Dispositifs de sécurité... - Page 4 Mise en service ..........................30 Pompe ............................30 Moteur ............................30 Utilisation du produit ........................31 Réglages utilisateur ........................31 Ecrou de presse-étoupe ......................31 Resserrage de la coupelle du presse-étoupe ................. 31 Procédure de resserrage......................31 Sécurité en production ......................32 Mise en production ........................
-
Page 5: Tableau D'évolution Du Document
Table des matières Tableau d’évolution du document Enregistrement des révisions Rédacteur Objet Révision Date Visé par F.SEGUIN Pompe 4 billes 31/03/2021 2200cm REXSON 2B2200 F.SEGUIN Pompe 4 billes 06/04/2021 2200cm REXSON 2B2200 F.SEGUIN Pompe 4 billes 19/04/2021 2200cm REXSON 2B2200 F.SEGUIN Pompe 4 billes 10/05/2021... -
Page 6: Garantie
Notre matériel est contrôlé et essayé dans nos ateliers avant expédition. Pour être valable, toute réclamation concernant un matériel devra nous être formulée par écrit dans les 10 jours suivant la livraison. Le matériel SAMES KREMLIN, muni de ses plaques d'identification d'origine, bénéficie d'une... -
Page 7: Déclaration De Conformité
Garantie 1 Déclaration de conformité Se reporter à la déclaration existante livrée avec le produit. -
Page 8: Consignes Sécurité
été destiné. Ne pas modifier ni transformer le matériel. Les pièces et accessoires doivent être exclusivement fournies ou agrées par SAMES KREMLIN. Le matériel doit être vérifié périodiquement. Les pièces défectueuses ou usées doivent être remplacées. -
Page 9: Signification Des Pictogrammes
Consignes sécurité Signification des pictogrammes Danger : haute Danger pincement, Danger pièces en Risques d'émanation pression écrasement mouvement de produit Danger : pièces ou Danger : électricité Risques d'explosion surfaces chaudes Danger : risques d'inflammabilité Port de gants Danger (utilisateur) Obligation générale Mise à... -
Page 10: Dispositifs De Sécurité
Consignes sécurité Dispositifs de sécurité Attention Des protecteurs (capot moteur, protecteur d'accouplement, carters, …) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 11: Dangers D'injection
Consignes sécurité Dangers d’injection La technologie « HAUTE PRESSION » exige un maximum de précaution. Son exploitation peut engendrer des fuites dangereuses. Il y a alors risque d’injection de produit dans les parties du corps exposées, pouvant entraîner des blessures graves et des risques d’amputations : ... -
Page 12: Dangers Des Produits Toxiques
Consignes sécurité Dangers des produits toxiques Les produits ou vapeurs toxiques peuvent provoquer des blessures graves par contact avec le corps, dans les yeux, sous la peau, mais également par ingestion ou inhalation. Il est impératif : de connaître le type de produit utilisé et les dangers qu'il représente, ... -
Page 13: Intégrité Du Matériel
Consignes sécurité 2.2 Intégrité du matériel Préconisations matériels Des protecteurs sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable, en cas de : - Dommages corporels. - Ainsi que des pannes et/ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 14: Produits Mis En Œuvre
évolution dans le temps, SAMES KREMLIN ne pourra être tenu responsable : De la mauvaise compatibilité des matériaux en contact. Des risques inhérents envers le personnel et l'environnement. -
Page 15: Environnement
Environnement 3 Environnement Installer le matériel sur un sol horizontal, stable et plan (ex : dalle de béton). Les matériels non mobiles doivent être fixés à leur support par des dispositifs de fixation adaptés (spit, vis, boulons...) permettant d'assurer leur stabilité pendant leur utilisation. Pour éviter les risques dus à... - Page 16 Environnement Marquage matériels Chaque appareil est équipé d’une plaque de signalisation comportant le nom du fabricant, la référence de l’appareil, les renseignements importants pour l’utilisation de l’appareil (pression, puissance,...) et parfois le pictogramme représenté ci-contre. L’équipement est conçu et fabriqué avec des matériaux et composants de haute qualité...
-
Page 17: Configurations Disponibles

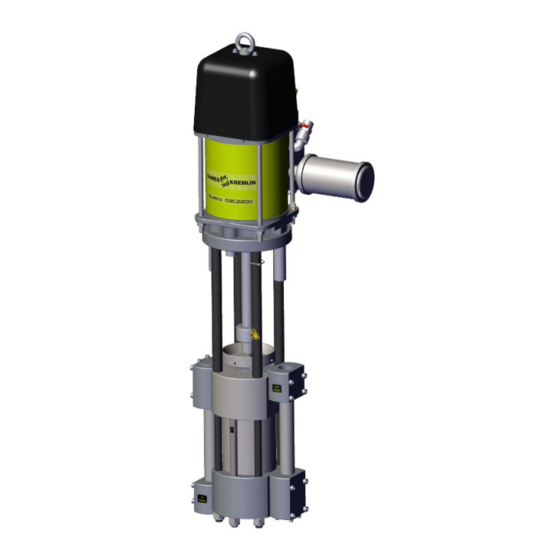

Configurations disponibles 4 Configurations disponibles 4.1 Codification des pompes Haute-Viscosité Présentation de la pompe REXSON 4B2200 Une pompe à haut débit avec très faible pulsation dédiée aux systèmes de circulation de peinture jusqu'à 20 litres par minute à 9 cycles / min. Trois moteurs pneumatiques différents pour vous permettre de couvrir des pressions de 10 à... - Page 18 Configurations disponibles 4.2 Tableau 1 Correspondance hydraulique - moteur Moteurs disponibles Ratio Pression max. Pression max. Référence Pression Entrée air Sortie produit Documentation NONE MOTEUR 6000 3 : 1 582147110 MOTEUR 7000 5 : 1 582148110 MOTEUR 9000 8 : 1 582149110 R E X 2200...
- Page 19 Configurations disponibles 4.4 Tableau 3 Pochettes de joints Pochettes de joints disponibles Joints toriques Garniture Garniture (statiques) supérieure piston UHMW PE PTFE + Cuir EPDM PTFE et Cuir r UHMW PE PE + Cuir PE et Cuir r UHMW PE PTFE + Cuir PTFE et Cuir UHMW PE...
-
Page 20: Identification
Identification 5 Identification 5.1 Description du marquage de la plaque Les pompes de peinture sont conçues pour être installées dans une cabine de peinture. Cet équipement est conforme aux dispositions suivantes : Directive Machines (2006/42/CE) Directive sur la basse tension 2006/95 CEE ... - Page 21 Identification Description Sigle SAMES KREMLIN Marque du fabricant STAINS FRANCE POMPE / PUMP Référence de la pompe et N° de série. Les deux premiers chiffres indiquent l'année de fabrication. REF / SERIE PROD Pression produit maximum (Bar/Psi) MAX. PRES. (Bar/Psi)
-
Page 22: Tableau De Correspondance Nouvelle Référence / Désignation Signifiante
Identification 5.2 Tableau de correspondance Nouvelle référence / Désignation signifiante Nouvelle référence Désignation signifiante 66 MO 2200 M S F 000 REX4B2200-MO-MA-FO-SE Options Moteur MOT6000 MOT7000 MOT9000 Matériaux Inox Joints PE (FKM) PTFE + Cuir (EPDM) PE + Cuir (FKM) PTFE + Cuir (FEP) Entrée / Sortie 1’’1/4 F BSPP... -
Page 23: Tableau De Correspondance Références Existantes / Désignations Signifiantes
Identification 5.3 Tableau de correspondance références existantes / Désignations signifiantes Référence Désignation signifiante Moteur Matériaux Entrée / Sortie Joint existante MOT6000 46 125 130 01 01 REX4B2200-60-SS-G2-01 3 : 1 Inox 1"1/4 F BSPP PE (FKM) MOT6000 PTFE + 46 125 130 01 02 REX4B2200-60-CS-G2-02 3 : 1 Inox... -
Page 24: Caractéristiques Techniques Et Performances
Caractéristiques techniques et performances 6 Caractéristiques techniques et performances 6.1 Caractéristiques générales Ø Caractéristiques techniques Volume par 2200 cm cycle 74.40 oz Ø Course 120 mm / 4,72 in Raccordement En fonction des sortie produit matériaux Poids 75 kg / 165 lb Température 80°C / 176°F produit maxi... -
Page 25: Support Mural (Accessoire)
Caractéristiques techniques et performances (Caractéristiques générales – suite) Matériaux de construction Inox Corps de Inox Inox pompe Inox Inox Cylindre Inox chromé Piston Tige Inox chromé Ecrou Inox Clapet anti- Bille Inox retour Siège Inox 6.2 Support Mural (accessoire) Encombrement... -
Page 26: Principe De Fonctionnement
Caractéristiques techniques et performances 6.3 Principe de fonctionnement Usage attendu Ces pompes accouplées aux moteurs pneumatiques ou hydrauliques sont destinées au transfert, au transvasement ou à la pulvérisation de différents produits liquides ou pâteux avec un débit et une pression de sortie souhaités. - Page 27 Caractéristiques techniques et performances ATTENTION ! Les frottements engendrés par le déplacement du produit à l'intérieur de la pompe et de ses accessoires ainsi que ceux provoqués par les joints d'étanchéité, créent de l'électricité statique pouvant provoquer incendie ou explosion. Il convient donc de relier l'hydraulique à...
-
Page 28: Installation
Il est impératif de se conformer à une association moteur/hydraulique prévue par SAMES KREMLIN. Veiller à ce que toutes les connectiques des composants de la pompe et de l’hydraulique – câbles, flexibles et tuyaux – soient installés de manière à éviter de provoquer une chute de personnes. -
Page 29: Raccord D'alimentation En Air
Installation 7.2.2 Raccord d’alimentation en air Veiller à ce qu’un conduit d’air court réduise les fluctuations de pression et les pertes de charge. 7.3 Stockage Placer le matériel à l'abri de l'humidité après avoir obturé les diverses entrées d'air et orifices divers (bouchons). Stockage avant installation : ... -
Page 30: Mise En Service
Mise en service 8 Mise en service L’hydraulique est intégrée dans un système, consulter le cas échéant, toute notice complémentaire pour obtenir des informations plus détaillées sur la mise en service. Pompe Les pompes sont essayées dans nos ateliers avec du lubrifiant. Avant la mise en service, il y a lieu de procéder à... -
Page 31: Utilisation Du Produit
Utilisation du produit 9 Utilisation du produit 9.1 Réglages utilisateur Ecrou de presse-étoupe Avant la mise en service, remplir la coupelle du presse-étoupe à moitié avec le lubrifiant "T". La coupelle de presse-étoupe doit être serrée modérément. Un serrage trop important détériore rapidement les joints de presse-étoupe. Une clé... -
Page 32: Sécurité En Production
Utilisation du produit 9.2 Sécurité en production ATTENTION protecteurs (capot moteur, protecteur d'accouplement, carters, …) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 33: Procédure D'arrêt
Utilisation du produit 9.4 Procédure d’arrêt Pompe Afin d'éviter les risques de blessures corporelles, les injections de produit, les blessures provoquées par les pièces en mouvement ou les arcs électriques, il est impératif de suivre la procédure suivante avant toute intervention lors de l'arrêt du système, du montage, du nettoyage ou du changement de buse. -
Page 34: Aide Au Diagnostic - Guide De Dépannage
Utilisation du produit 9.5 Aide au diagnostic – Guide de dépannage Symptômes possibles de défauts / Causes / Remèdes Défauts Causes possibles Remèdes Serrage insuffisant de la Serrer la coupelle. coupelle. Mauvais montage des joints. Vérifier le montage. Fuite aux joints de coupelle Joints endommagés ou usés. - Page 35 Utilisation du produit Défauts Causes possibles Remèdes Clapets, joints de piston ou Remplacer les pièces. cylindre usé (s). Le piston monte et descend à des vitesses différentes Mauvais montage des joints Vérifier le montage; changer si ou joints endommagés. nécessaire. Pression d'air au moteur insuffisante.
-
Page 36: Maintenance
Ces procédures ne couvrent que les problèmes les plus courants. Si les informations données ici ne permettent pas de résoudre le problème rencontré, demander l'aide du représentant local de SAMES KREMLIN. Lors d'un arrêt prolongé, mettre au préalable le piston en position basse (faire une purge si nécessaire). -
Page 37: Plan Maintenance Préventive
Maintenance 10.1 Plan Maintenance préventive ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Il est recommandé de prévoir un entretien systématique après un nombre déterminé d'heures de fonctionnement. Celui-ci est défini par le service d'entretien de l'utilisateur et est fonction du produit, de la cadence de travail et de la pression usuelle. - Page 38 Maintenance Annuellement Démonter l'hydraulique entièrement, Nettoyer toutes les pièces avec du solvent approprié. Monter des joints neufs lors du remontage de la pompe (voir pochette de joints de rechange). Lubrifier le piston et l'intérieur du cylindre pour éviter d'endommager les joints.
-
Page 39: Entretien Curatif
Maintenance 10.2 Entretien curatif ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Avant chaque remontage Nettoyer les pièces avec le solvant de nettoyage approprié. Monter des joints neufs si nécessaire, après les avoir graissés. ... -
Page 40: Opérations De Démontage/Remontage
Opérations de démontage/remontage 11 Opérations de démontage/remontage ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. ATTENTION Le matériel est soumis à la directive ATEX et ne doit en aucun cas être modifié. Le non-respect de cette préconisation ne saurait engager notre responsabilité. - Page 41 Opérations de démontage/remontage (Pour une description complète des pièces détachées, consulter la partie 12 – Pièces de rechange)
-
Page 42: Démontage De L'hydraulique
Opérations de démontage/remontage Démontage de l’hydraulique Caler la pompe en position verticale, en appui sur le sol sur la face de la plaque de liaison (1), Dévisser les vis (20) de fixation brides d’entrée-sortie / tube de liaison et celles des boîtes à clapets (supérieures et inférieures), ... -
Page 43: Clapets Supérieurs Et Inférieurs
Opérations de démontage/remontage Clapets supérieurs et inférieurs Dévisser les 4 vis (7A), Prendre 2 vis (7A) et les visser dans les taraudages du bouchon (16) afin de l’extraire du corps supérieur (23), Récupérer le logement de bille (17), la bille (18), le siège (19) et les joints (8). -
Page 44: Montage De L'hydraulique
Opérations de démontage/remontage Montage de l'hydraulique Placer le bloc supérieur (23) sur les tirants (5 et 2). Placer le cylindre (25) équipé des joints (24), Monter le piston équipé (lubrifier le joint avec une huile neutre) dans le cylindre, ... -
Page 45: Pièces De Rechange
Pièces de rechange 12 Pièces de rechange Utiliser exclusivement les accessoires et pièces de rechange d’origine SAMES KREMLIN, conçus pour résister aux pressions de service de la pompe. - Page 46 Pièces de rechange REX4B2200 - - - 1’’1/4 F BSPP M 45x200 1’’1/4 F BSPP Filetage court Inox Niveau de maintenance Ind. Description # Ref. Qté pièce de rechange** Bride de liaison 209 869 Tirant accouplement inox 209 878 Pivot 209 582...
-
Page 47: Préconisation Des Pochettes De Joints
Pièces de rechange REX4B2200 - - - 1’’1/4 F BSPP M 45x200 1’’1/4 F BSPP Filetage court Inox Niveau de maintenance Ind. Description # Ref. Qté pièce de rechange** 88 280 Embout 209 870 Clé 207 835 * Pochette de joints (Ind. -
Page 48: Accessoires
Pièces de rechange Accessoires Ind. Désignation # Réf. Qté Flacon de lubrifiant T (125 ml) 149 990 020 Support mural 9 015 Ind 50... -
Page 49: Composition Des Pochettes De Joints : 01 Et 02
Pièces de rechange Composition des pochettes de joints : 01 et 02 Code pochette : 105 766 105 947 Ind. Désignation Qté Matière Qté Matière Joint torique 80 027 85 527 EPDM Entretoise 210 247 PEEK 210 247 PEEK Garniture de 210 438 PTFE 210 242... -
Page 50: Composition Des Pochettes De Joints : 03 Et 04
Pièces de rechange Composition des pochettes de joints : 03 et 04 Code pochette : 106 128 106 672 Ind. Désignation Qté Matière Qté Matière Joint torique 80 027 84 499 Entretoise 210 247 PEEK 210 247 PEEK Garniture de 210 242 210 438 PTFE...
