INSTALLAZIONE
Foro di
fissaggio
Foro di
fissaggio
Per il fissaggio del dispositivo indirizzato procedere come indicato:

Sganciare il coperchio dal fondo agendo sulle linguette di incastro.

Nelle zone adibite al passaggio cavo utilizzare un pressa-cavo o un passa-tubo con filettatura di
montaggio M20.

Procedere all'installazione a muro utilizzando gli appositi fori di fissaggio a rompere presenti sul
fondo del contenitore (come indicato in figura 2).

Collegare il dispositivo TM24-B secondo gli schemi rappresentati in figura 4.

Inserire i 2 gommini di blocco forniti a corredo, come indicato in figura 3, sui ganci di tenuta meno
sporgenti del frontale trasparente; riagganciare il tutto sul fondo rispettando le frecce di allineamento.

Fissare il coperchio con le viti fornite a corredo.

Applicare gli adesivi in dotazione nelle posizioni "A" come indicato sulla vista posteriore quindi
sopra le linguette di apertura del frontale ed il passaggio cavi superiore se non utilizzato.
Per la sostituzione del pittogramma all'interno del dispositivo:

Sganciare il coperchio dal fondo agendo sulle linguette
di incastro.

Sganciare il frontale trasparente dal coperchio agendo
sulle linguette di incastro.

Inserire il tipo di pittogramma desiderato.

Riagganciare il frontale trasparente sul coperchio ed
inserire i 2 gommini di blocco forniti a corredo, come
indicato in figura 3, sui ganci di tenuta meno sporgenti;
riagganciare il tutto sul fondo rispettando le frecce di
allineamento.

Fissare il coperchio con le viti fornite a corredo.
Linguetta
Passaggio
apertura
frontale
A
Passaggio
cavi
A
Linguetta
apertura
frontale

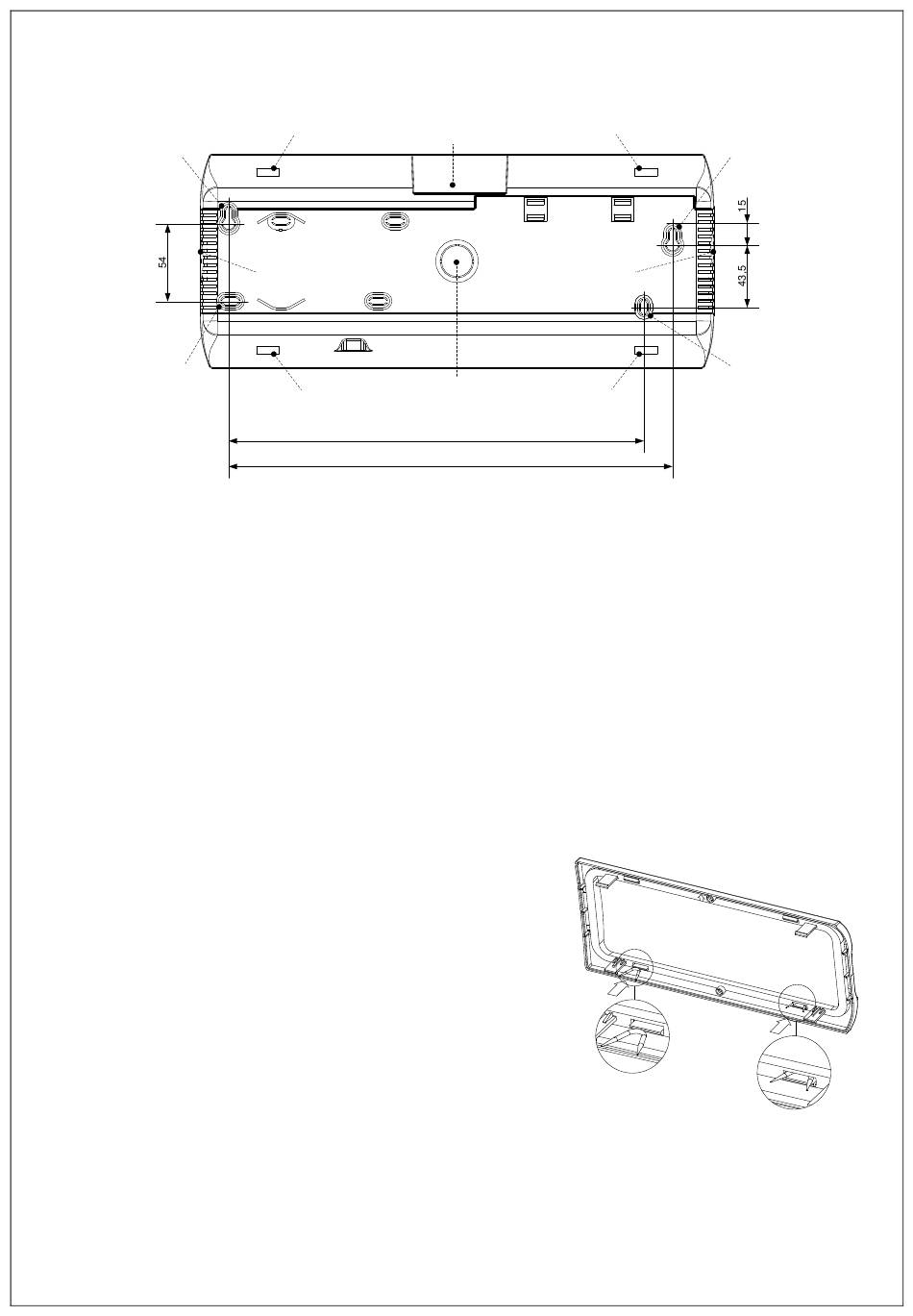

Figura 2 - Vista posteriore – dimensioni in mm
Linguetta
apertura
cavi
frontale
A
Passaggio
cavi
Linguetta
Passaggio
apertura
cavi
frontale
289
311
2/20
Foro di
fissaggio
A
A
Foro di
fissaggio
Figura 3
