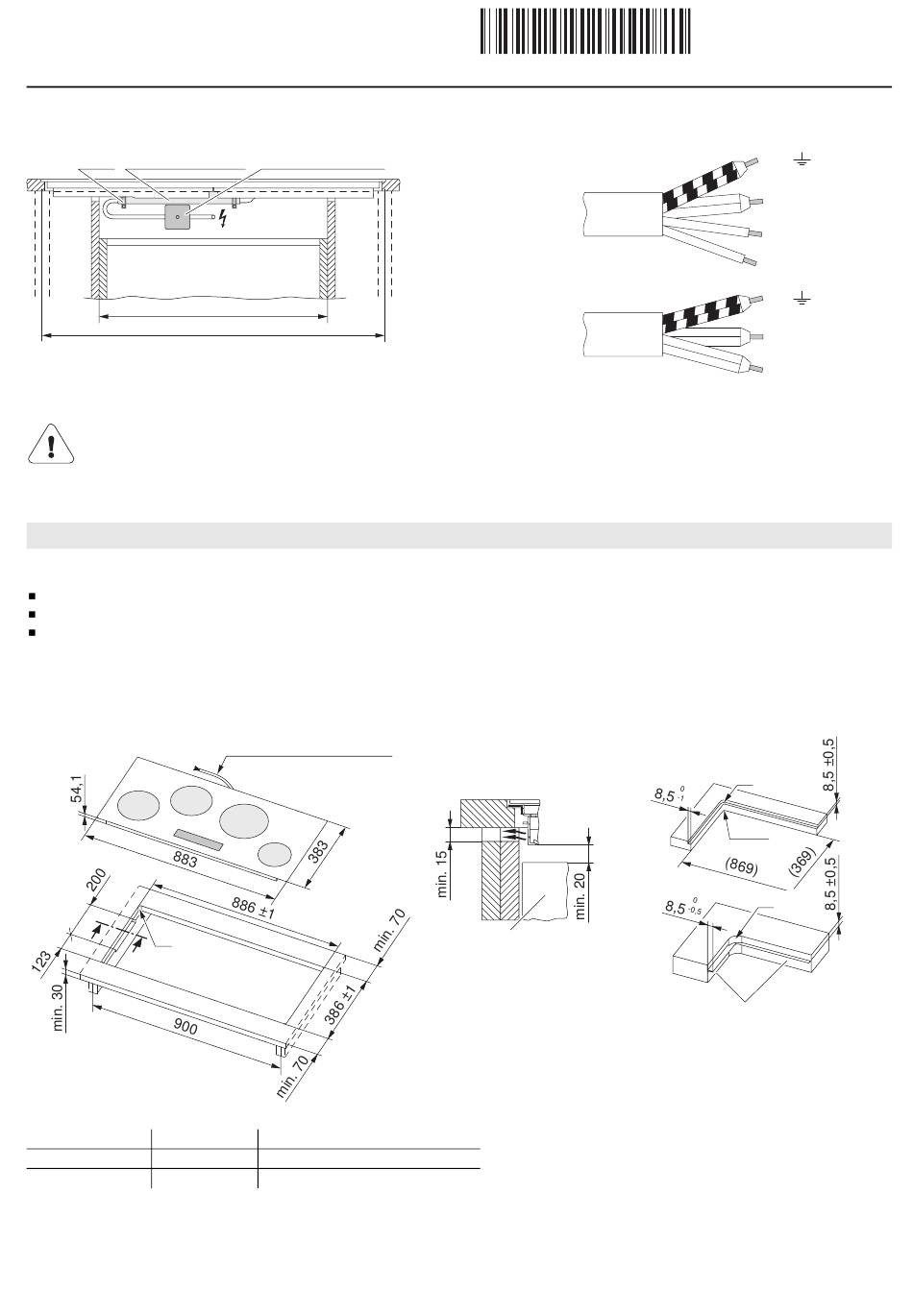

Notice d'installation
Champ de cuisson en vitrocéramique Induction
Sans cadre, pour encastrement à fleur
A
L'appareil est muni d'un câble de raccordement qui est à brancher sur une boîte de dérivation.
Bride Tube d'installation
600/550
Message d'erreur U400
Mauvais raccordement:
Un conducteur polaire a été raccordé sur la borne d'alimentation pour le conducteur neutre.
Débrancher rapidement l'appareil du secteur!
Installation
Indications
Le plan de travail doit être plat.
Pour permettre une bonne circulation de l'air, conserver une hauteur libre d'au moins 2 cm sous l'appareil.
La largeur de l'élément de meuble 900 mm est recommandée pour l'élément se trouvant sous la table.
Encastrement
Le schéma de plaque du champ de cuisson à monter peut diverger du champ de cuisson représenté!
Y
Z
Y
Type Rayon d'angle Remarques
GK46TIPSF spéc. R = 14
GK46TIPSF R = 5
Boîte de dérivation
900
Longueur du câble 1,7 m
Des bords à l'avant et à l'arrière doivent être renforcés au-dessous. L'épaisseur
de bord est déterminée par le fabricant du plan de travail en pierre. Selon la
propriété de la pierre, la largeur de bord minimum peut varier.
Pour des plans de travail en verre
Pour d'autres plans de travail
AUS / NZ
Y – Y
Tiroir / meuble
Ouvertures dans les parois
latérales à gauche/à droite
avec une largeur de la niche
de 900 mm, nécessaires
pour l'aération de l'appareil.
2
400 V 2N~
230 V~
Détail Z
R
R0–5
R
Equerre en acier collée ou vissée
(matériel de collage, voir «Accessoires»)
J003.121-2
31.10.09 ITH
PE/ jaune/vert
N bleu + gris
L1 brun
L2 noir
PE/ jaune/vert
N bleu + gris
L1 brun + noir
