Eclaté 4 Version Diesel - Kersten HF600 Manuel D'installation, D'utilisation Et De Maintenance

Rep Référence
1 760 001 020
2 920 000 048
3 901 110 040
3a 901 110 030
4 905 010 000
5 905 110 000
6 920 001 048
7 920 002 048
8 920 003 048
9 934 310 760
10 960 022 760
11 960 021 760
12 960 020 760
13 960 011 245
14 760 000 305
Manuel HF600-700 et DUO

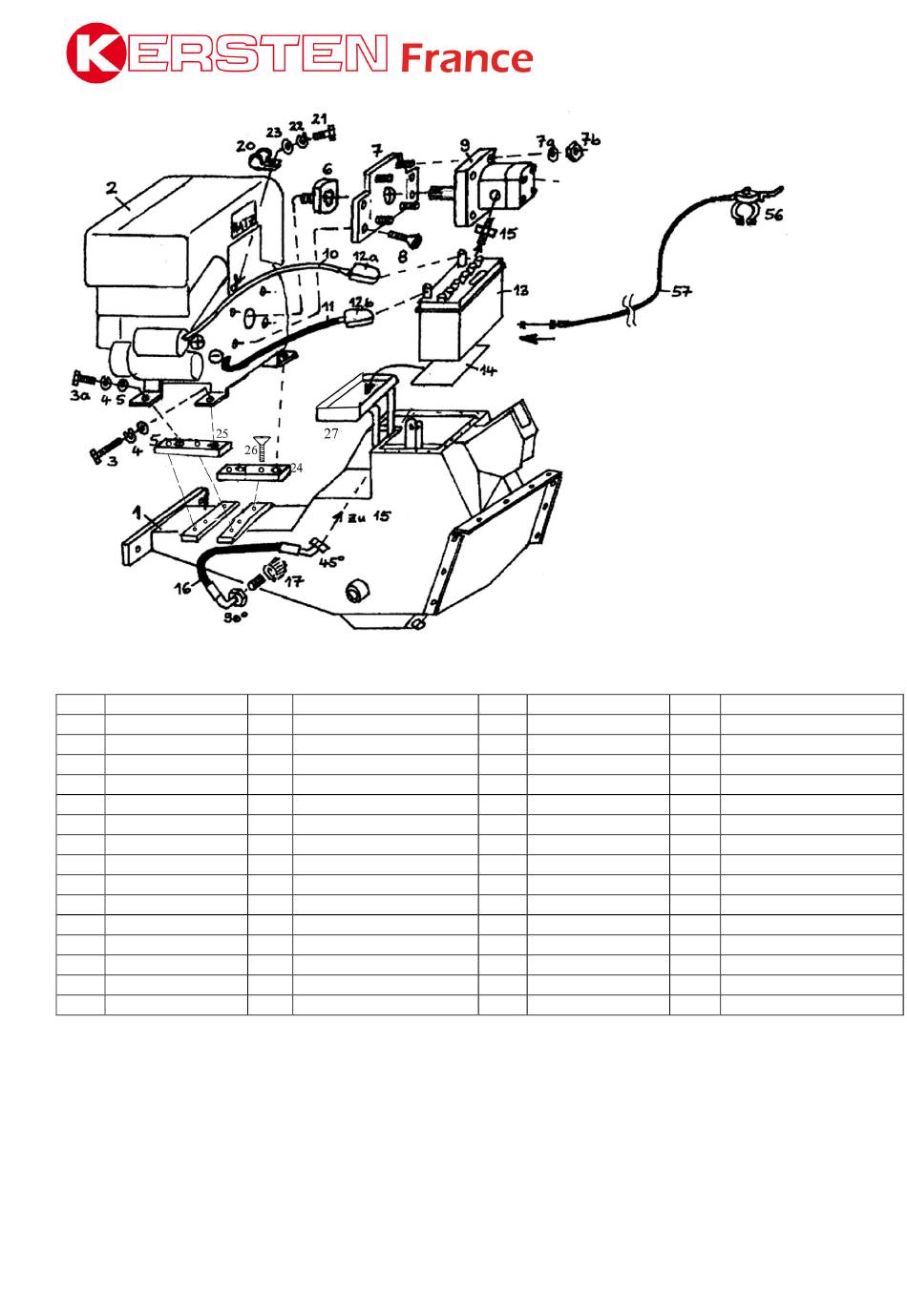

Eclaté 4 Version Diesel
Qté Désignation
1 Châssis et réservoir
1 Moteur diesel Hatz
2 Vis
2 Vis
4 Rondelle frein
4 Rondelle
1 Extrémité d'arbre 9Z
1 Flasque avec vis et écrous
4 Vis 6 pans
1 Pompe hydraulique
1 Câble de batterie (plus)
1 Câble de batterie (moins)
2 Capuchon (rouge et bleu)
1 Batterie 12V 45Ah
1 Plaque
Rep Référence
15 931 071 834
16 930 118 760
17 937 200 760
20 908 612 015
21 901 006 016
22 905 006 000
23 905 106 000
24 760 000 017
25 760 000 018
26 901 810 016
27 760 000 047
56 941 130 020
57 760 001 042
Page 18 / 21 KF2220 MM FR ED4 rev 1
Qté Désignation
1 Adapter
1 Flexible 18L 90° /45°
1 Filtre à huile
1 Collier
1 Vis
1 Rondelle frein
1 Rondelle
1 Fixation moteur droite
1 Fixation moteur gauche
4 Vis 6 pans tête fraisée
1 Support batterie
1 Manette de gaz
1 Câble
