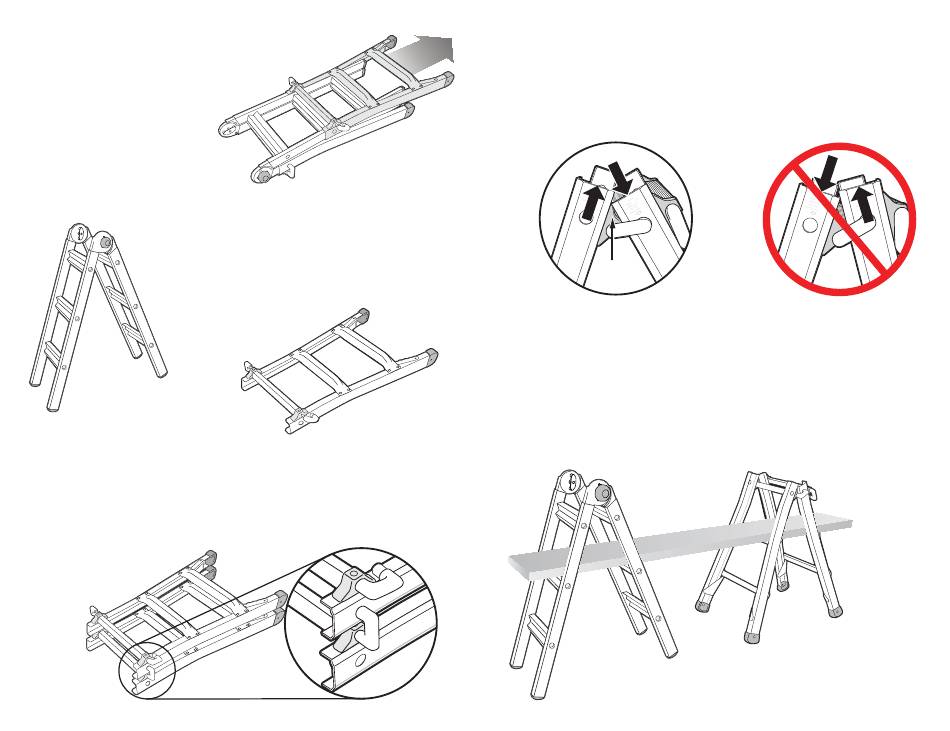

K. Configuration de l'Échafaud
1. Pour configurer comme échafaud, avec l'échelle
à plat sur le sol, déverrouillez les deux goupilles
de verrouillage de rail sur l'unité extérieure
de l'échelle (Voir Étape D1 de D.
Fonctionnement du verrou de
rail, Page 5) et faites glisser
complètement l'unité extérieure
de l'échelle. Retournez l'échelle et
répétez la procédure pour l'autre unité
extérieure de l'échelle. Note: Faites attention aux pièces coulissantes/mobiles.
Gardez les mains et les pieds dégagés.
2. Ouvrez l'unité intérieure de l'échelle (Voir les étapes C1
et C2 de C. Fonctionnement du verrou de la charnière,
Page 4) et placez l'échelle debout (Fig. K2).
Fig. K2
3. En utilisant les unités extérieures de
l'échelle séparées, placez une unité à plat sur le sol avec les échelons
orientés vers le haut. (Fig. K3).
4. Placez la deuxième unité extérieure de l'échelle (avec les échelons orientés
vers le haut) au-dessus de la première unité extérieure de l'échelle. Faites
pivoter les goupilles de verrouillage du rail sur l'unité extérieure de l'échelle
inférieure dans les ports de l'unité extérieure de l'échelle supérieure. (Fig. K4).
Fig. K4
:
➍
Fig. K1
Fig. K3
43
5. Placez debout. Écartez les deux unités extérieures de l'échelle jusqu'à ce
que les sections soient complètement écartées dans la position du cadre en A.
La connexion est correctement établie lorsque l'unité extérieure de l'échelle
est légèrement plus basse et placée contre le support d'échelon en plastique
de la première unité extérieure de l'échelle comme illustré à la Fig. K5. Un
alignement incorrect empêchera les unités d'échelle de s'écarter complètement
et pourrait endommager l'échelle (Voir Fig. K6).
Fig. K5
Support
de l'échelon
6. Placez deux parties de l'échafaud côte à côte. Placez une planche de qualité
échafaudage* ne dépassant pas 3,05 m (10 pieds) de long sur les quatre échelons à
la hauteur désirée, en laissant au moins 5.08 cm (2 pouces) s'étendant au-delà de
l'échelon extérieur à chaque extrémité (Voir Fig. K7). Reportez-vous au tableau
ci-dessous pour connaître la hauteur maximale de la planche pour votre modèle
d'échelle. N'utilisez que des planches de qualité échafaudage suffisamment résistantes
pour vous soutenir, vous et votre équipement. N'utilisez pas de bois fendu, cassé, ou
partiellement coupé comme planche.
Une planche trop déformée ou courbée
peut entraîner des blessures graves.
*Planche de qualité Échafaudage non incluse.
Fig. K7
Positionnez la planche sur les sections d'échelle pour éviter tout
glissement ou mouvement.
Inversez les étapes pour remonter et plier l'échelle.
Fig. K6
______________________________
Modèle Format Hauteur maximum de la planche
20214 4,27 m 2 échelons maximum
_____________________________________
20218 5,49 m 3 échelons maximum
_____________________________________
20222 6,71 m 4 échelons maximum
_____________________________________
Conforméement à la norme
ANSI A 14.2, section 6.7.11
