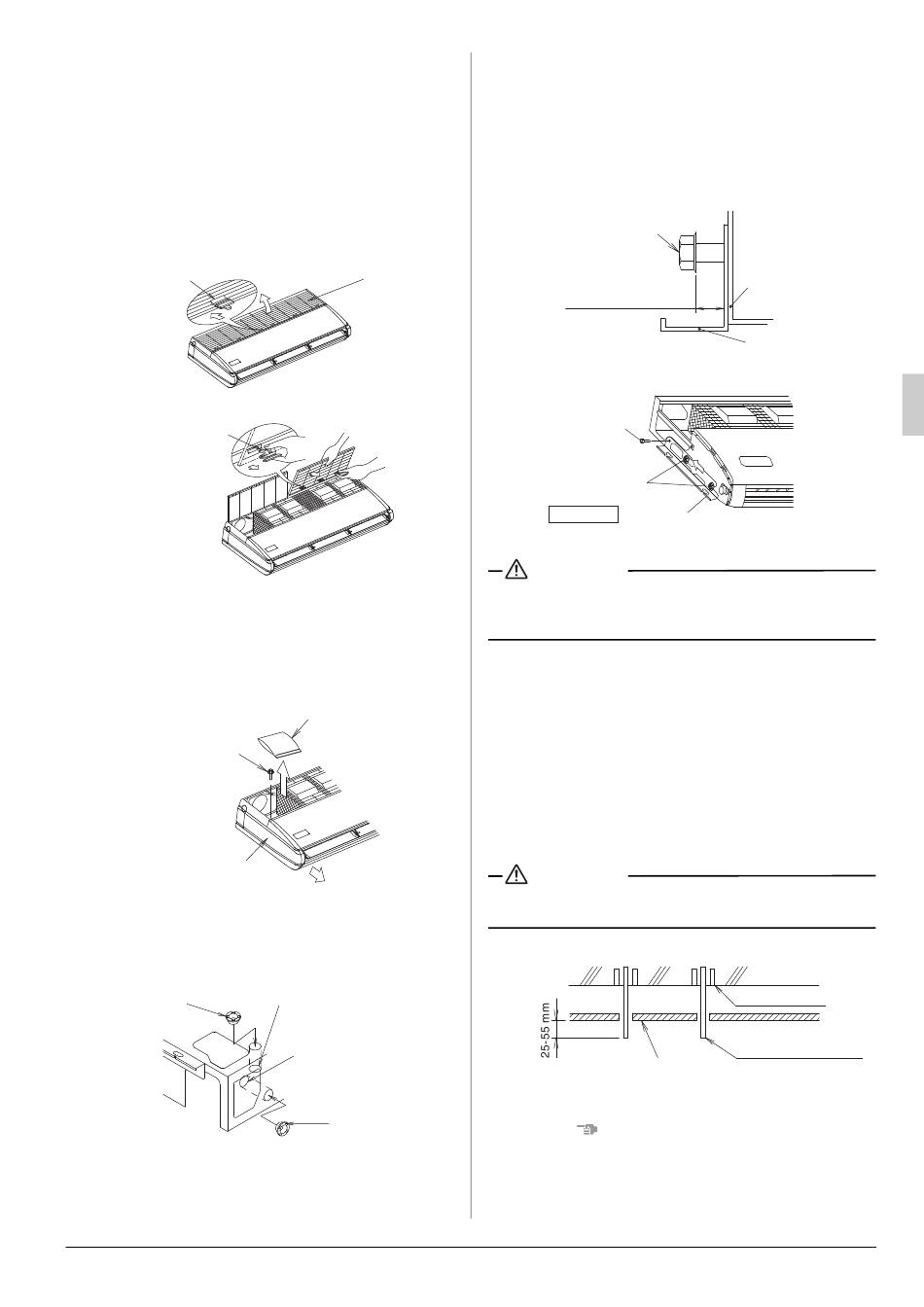

(3) Retirez les pièces de l'unité intérieure.
1) Retirer la grille d'aspiration.
• Faites glisser les boutons de fixation de la grille
d'aspiration (type 32 : 2 emplacements chacun, type
63, 100 : 3 emplacements chacun) vers l'arrière
(comme indiqué par la flèche) pour ouvrir en grand la
grille d'aspiration. (Reportez-vous à la Fig. 4)
• Tout en gardant la grille d'aspiration ouverte, tenez le
bouton à l'arrière de la grille d'aspiration et, en même
temps, tirez la grille d'aspiration vers l'avant pour la
retirer. (Reportez-vous à la Fig. 5)
Bouton de fixation
Bouton arrière
2) Retirez le panneau de décoration (droite, gauche).
• Retirez la vis de fixation du panneau de décoration
(une pour chaque), tirez vers l'avant (sens de la
flèche) pour retirer. (Reportez-vous à la Fig. 6)
• Sortez les accessoires. (Reportez-vous à la Fig. 6)
Vis de fixation pour
le panneau de
décoration (M4)
Panneau de décoration
• Ouvrez le trou de sortie sur le côté d'entrée de la tuy-
auterie sur la surface arrière ou la surface supérieure
et installez la bague en résine (10) jointe.
Bague en résine (10)
(accessoire)
Français
Grille
d'aspiration
Fig. 4
Fig. 5
Accessoires
Fig. 6
Pièce amovible (pour
l'entrée depuis le haut)
Pièce amovible (pour
l'entrée depuis l'arrière)
Bague en résine (10)
(accessoire)
3) Retirez le support.
• Desserrez 2 boulons pour installer le support des
deux côtés (M8) (4 emplacements à gauche et à
droite) dans un espace de 10 mm.
(Reportez-vous aux Fig. 7 et 8)
• Retirez la vis de fixation pour le support sur le côté
arrière (M5), tirez le support vers l'arrière (le sens de
la flèche) pour retirer. (Reportez-vous à la Fig. 8)
Boulon (M8)
Desserrez dans 10 mm
Fig. 7
Vis de fixation du
support (M5)
Boulon d'installation
de suspension (M8)
Desserrez
Support
ATTENTION
Ne retirez pas le ruban (couleur crème) appliqué sur l'exté-
rieur de l'unité intérieure. Cela peut provoquer une
décharge électrique ou un incendie.
(4) Installez les boulons de suspension.
• Utilisez les boulons M8 ou M10 pour accrocher l'unité
intérieure.
• Réglez la longueur du boulon de suspension à partir du
plafond en avance. (Reportez-vous à la Fig. 9)
• Utilisez les trou-dans-ancres pour les boulons existants
et les insertions ou les boulons de base incorporés pour
de nouveaux boulons, et fixez l'unité d'intérieur ferme-
ment au bâtiment de sorte qu'il puisse résister à la masse
de l'unité.
En plus réglez également la longueur à partir du plafond
en avance.
ATTENTION
Si le boulon de suspension est trop long, il peut endom-
mager ou casser l'unité intérieure ou les options.
Surface du plafond
REMARQUE
• Les pièces illustrées dans la Fig. 9 seront toutes fournies
sur place.
Unité intérieure
Support
Fig. 8
Plaque de plafond
Boulon de base
Boulon de suspension
Fig. 9
