B. Assembler les sections coulissantes
• Glissez le conduit de fumée interne de la section
coulissante dans le tuyau de cheminée interne de la
section de conduit et le conduit de fumée externe de la
section coulissante sur le conduit de fumée externe de la
section de conduit. Voir la Figure 7.3.
• Faites glisser les composants ensemble pour obtenir la
longueur désirée.
Trou de guidage

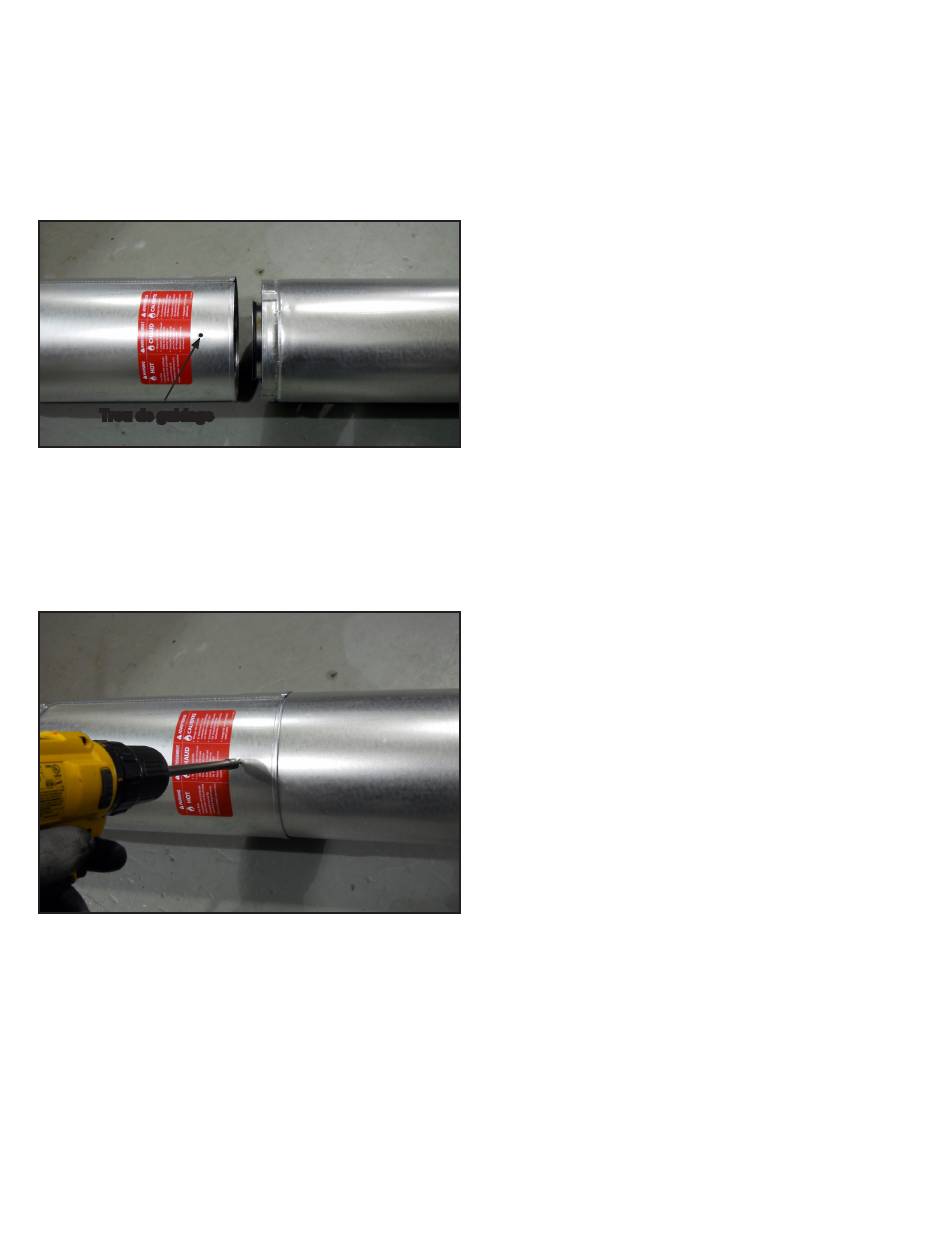

Figure 7.3 Trous de guidage de la section coulissante
• Conservez un chevauchement de 38 mm (1-1/2 po) entre
la section coulissante et la section de conduit.
• Fixez le conduit et la section coulissante avec deux vis
d'une longueur maximale de 13 mm (1/2 po), en utilisant
les trous de guidage dans la section coulissante. Voir la
Figure 7.4.
Figure 7.4 Vis de la section coulissante
• Continuez d'ajouter des conduits selon les besoins, en
suivant les instructions de la rubrique « Assemblage de
sections de conduit ».
AVIS : Si la section coulissante est trop longue, ses tuyaux
de cheminée internes et externes peuvent être coupés à la
longueur désirée.
Quadra-Fire • Manuel d'installation du TOPAZ-MBK-IPI, du TOPAZ-D-PMH-IPI, du TOPAZ-D-MBK-IPI et du TOPAZ-D-CSB-IPI •
37
• Appliquer un cordon de produit d'étanchéité à la silicone
(température nominale d'exposition continue minimale
de 150 °C [300 °F]) à l'intérieur du conduit femelle
externe avant de joindre les sections.
• Seuls les conduits extérieurs doivent être scellés.
Le scellement des conduits de fumée intérieurs n'est
pas exigé.
• Tous les colliers, conduits, coudes et chapeaux de
tuyau de cheminée externe ainsi que toutes les sections
coulissantes doivent être scellés.
2341-980_R13 • 06/16
