Atlantis WebShare ADSL2+ Manuel Complet

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

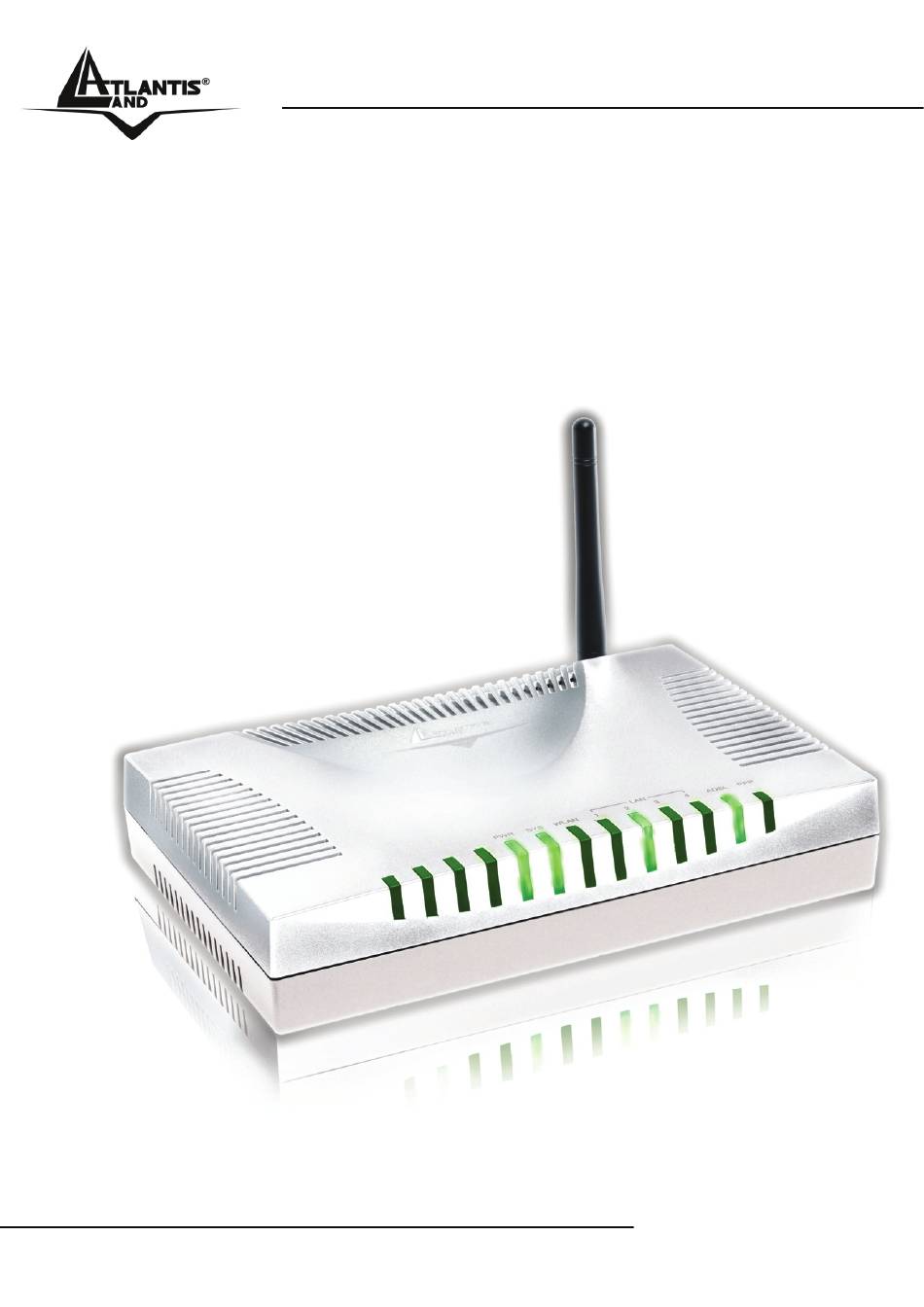

WebShare 142W
Wireless ADSL2+ Router
A02-RA142-W54
MANUEL COMPLET
A02-RA142W54 _MF01
Where solutions begin
Company certified ISO 9001:2000

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantis WebShare ADSL2+

Sommaire des Matières pour Atlantis WebShare ADSL2+

  • Page 1 WebShare 142W Wireless ADSL2+ Router A02-RA142-W54 MANUEL COMPLET A02-RA142W54 _MF01 Where solutions begin Company certified ISO 9001:2000...
  • Page 2 Where solutions begin Company certified ISO 9001:2000...

  • Page 3: Table Des Matières

    WebShare 142W SOMMAIRE CHAPITRE 1: INTRODUCTION 1.1 Description du WebShare Wireless Router ADSL 2+ 1.2 Contenu de la boite 1.3 Caractéristiques techniques 1.4 Installation du WebShare Wireless Router ADSL2+ CHAPITRE 2: UTILISATION DU WEBSHARE WIRELESS ADSL2+ ROUTER 2.1 Précautions pour l’usage du WebShare Wireless Router ADSL2+ 2.2 LES LED frontales 2.3 Connecteurs 2.4 Câblage...
  • Page 4 WebShare 142W 3.3 FAI 3.4 Configuration du Navigateur 3.5 Configuration avec le navigateur 3.5.1 Utiliser l’interface de Configuration 3.6 Configuration du mot de passe 3.7 Réinitialisation CHAPITRE 4: ASSISTANT DE CONFIGURATION 4.1 Introduction 4.2 Encapsulation 4.2.1 PPP over Ethernet 4.2.2 PPPoA 4.2.3 RFC 1483 4.3 Multiplexage 4.3.1 Multiplexage en base VC...
  • Page 5 WebShare 142W 5.4.1 Réglages par défaut 5.4.2 Adresses IP et Masque de sous réseau 5.4.3 Configuration RIP 5.4.4 Multicast 5.5 Configuration 5.6 Sans Fil(Wireless) CHAPITRE 6: CONFIGURATION DU RESEAU WAN 6.1 Introduction 6.2 Protocole PPPoE 6.3 Encapsulation PPTP 6.4 Gestion du trafic “Traffic Shaping” 6.5 Configuration CHAPITRE 7: NETWORK ADDRESS TRANSLATION (NAT) 7.1 Introduction au NAT...
  • Page 6 WebShare 142W 8.1.2 NAT et Configuration à distance 8.1.3 Déconnection automatique 8.1.4 Telnet 8.1.5 FTP 8.1.6 Web 81.7 Configuration 8.2 IP Filter 8.3 SNMP 8.4 UPnP 8.5 DNS Dynamique 8.5.1 DYNDNS Wildcard 8.5.2 Configuration CHAPITRE 9: ADVANCED SETUP 9.1 Routing 9.2 NAT 9.3 ADSL CHAPITRE 10: MAINTENANCE (CONFIGURATION DE DATE ET...
  • Page 7 WebShare 142W APPENDICE A: RESOLUTION DES PROBLEMES A.1 Utilisation des LED pour le diagnostique A.1.1 LED Alimentation A.1.2 LED LAN A.1.3 LED DSL A.2 Telnet A.3 Configuration WEB A.4 Login avec Nom d’utilisateur et Mot de passe A.5 Interface LAN A.6 Interface WAN A.7 Accès à...
  • Page 8 WebShare 142W A02-RA142-W54_MF01...
  • Page 9 WebShare 142W A02-RA142-W54 Pag. 1...
  • Page 10 WebShare 142W Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.
  • Page 11 WebShare 142W Cet appareil a été testé et est conforme à la Directive 1999/5/CE du Parlement européen et du Conseil concernant les équipements hertziens et les équipements de terminaux de télécommunications et la reconnaissance mutuelle de leur conformité. Après évaluation du matériel, celui-ci est conforme aux normes suivantes : EN 300.328 (radio), EN 301 489-1, EN 301 489-17(compatibilité...

  • Page 12: Chapitre 1: Introduction

    WebShare 142W CHAPITRE 1: Introduction 1.1 Description du WebShare Wireless Router ADSL 2+ Le WebShare Wireless ADSL2+ Router possède 4 ports Fast Ethernet. Il supporte les vitesses maxi de 24 Mbps en réception et 1 Mbps en envoi. Le produit supporte les protocoles PPPoA (RFC 2364 - PPP over ATM Adaptation Layer 5), RFC 1483 Encapsulation over ATM (bridged ou routed), PPP over Ethernet (RFC 2516) pour établir une connection avec le FAI.

  • Page 13: Contenu De La Boite

    WebShare 142W 1.2 Contenu de la boite L’emballage produit contient: • WebShare Wireless Router ADSL2+ • Vera • CD-ROM avec logiciel et manuel multi langue • Câble RJ-11 ADSL • Câble CAT-5 Réseau • Bloc d’alimentation AC-DC Au moment d'ouvrir la boîte, vérifiez son contenu. Si vous constatez qu’un de ces composants manque, merci de vous adressez à...

  • Page 14: Installation Du Webshare Wireless Router Adsl2

    WebShare 142W que le nom (c’est pourtant la manière la plus performante). Cette tâche est confiée au DNS qui, grâce à la table interne, peut fournir à l’ordinateur qui en fait la demande, l’adresse IP correspondante au nom du site (lorsqu’il ne l’a connaît pas, il la demande à...
  • Page 15 WebShare 142W A un Hub/Switch à travers un port avec le câble CAT. Directement à 4 ordinateurs, à travers le câble LAN CAT 5. • Connectez l’alimentation AC-DC au réseau électrique et à la prise (POWER) située à l’arrière du boitier. Vous pouvez voir dans l’exemple suivant, le câblage d’un réseau : Tous ces ports supportent la fonction auto MDI-II/MDI-X ;...

  • Page 16: Chapitre 2: Utilisation Du Webshare Wireless Adsl2+ Router

    WebShare 142W CHAPITRE 2: Utilisation du WebShare Wireless ADSL2+ Router 2.1 Précautions pour l’usage du WebShare Wireless Router ADSL2+ • Ne pas utiliser le Routeur dans un endroit exposé à des conditions de température et d’hygrométrie, élevées, le Routeur pourrait fonctionner de manière incorrecte et/ou subir des dommages.

  • Page 17: Les Led Frontales

    WebShare 142W 2.2 LES LED frontales Présentes sur le panneau avant, elles indiquent l’état de certaines fonctions du produit. Le tableau suivant résume leur indication. Information Allumée quand le routeur est connecté au réseau électrique. POWER Clignote pendant la phase de chargement du Firmware puis passe au fixe lorsque le système est démarré.

  • Page 18: Connecteurs

    WebShare 142W 2.3 Connecteurs Portes Usage Pressez pour allumer / éteindre le Routeur POWER (Switch) Prise d’alimentation secteur. POWER (jack) Connection avec un câble Ethernet droit ou croisé LAN (connecteur directement aux ordinateurs ou à d’autres Switch. RJ-45) Dispositif allumé, presser pour effectuer le reset ou le restore.
  • Page 19 Il faut utiliser un filtre pour chaque prise ou est connecté un téléphone/fax analogique. Ce filtre n’est pas compris dans la boîte du produit et doit donc être acheté séparément. Atlantis Land recommande d’utiliser des adaptateurs agrées (A01-AF2). A02-RA142-W54...
  • Page 20 WebShare 142W A02-RA142-W54 Pag. 12...

  • Page 21: Chapitre 3: Configuration

    WebShare 142W CHAPITRE 3: Configuration Le WebShare Wireless Router ADSL2+ peut être configuré par le navigateur Web inclus dans le Système d’exploitation. Le produit offre une interface de configuration simple. 3.1 Avant de commencer Cette section décrit la configuration des ordinateurs connectés au réseau ou est connecté...
  • Page 22 WebShare 142W 4. Dans l’onglet Adresse IP Sélectionnez l’option Obtenir automatiquement une adresse IP . A02-RA142-W54 Pag. 14...
  • Page 23 WebShare 142W Sélectionnez l’onglet DNS. Sélectionnez l’option Désactiver DNS puis cliquez sur OK pour terminer la configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet. A02-RA142-W54 Pag. 15...

  • Page 24: Configuration Sous Windows Nt4

    WebShare 142W 3.1.2.Configuration sous Windows NT4.0 1. Allez au Panneau de Configuration. Double-cliquez sur Réseau et enfin sélectionnez l’onglet Protocole. 2. Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés. 3. Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration.
  • Page 25 WebShare 142W A02-RA142-W54 Pag. 17...
  • Page 26 WebShare 142W A02-RA142-W54 Pag. 18...

  • Page 27: Configuration Sous Windows 2000

    WebShare 142W 3.1.3 Configuration sous Windows 2000 1. Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. 2. Double-cliquez sur connexion au réseau local. Dans Connexion au réseau local cliquez sur Propriétés. 3. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés. A02-RA142-W54 Pag.
  • Page 28 WebShare 142W 4. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement A02-RA142-W54 Pag. 20...

  • Page 29: Configuration Sous Windows Xp

    WebShare 142W 5. Cliquez sur OK pour terminer la configuration 3.1.4 Configuration sous Windows XP 1. Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau 2. Double-cliquez sur Connexion au Réseau local. 3. Cliquez Propriétés. A02-RA142-W54 Pag. 21...
  • Page 30 WebShare 142W 4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. 5. Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement. 6. Cliquez sur OK pour terminer la configuration. A02-RA142-W54 Pag. 22...

  • Page 31: Configuration En Environnement Mac Os

    WebShare 142W 3.1.5 Configuration en environnement MAC OS 1. Cliquez sur l’icône Pomme dans l’angle en haut à gauche de l’écran et sélectionnez: Control Panel/TCP/IP. Il apparaîtra la fenêtre relative au TCP/IP comme montré dans l’image. 2. Choisissez Ethernet en Connect Via.

  • Page 32: Configuration Initiale

    PC en client DHCP et de configurer l’accès internet (avec les données fournies par le FAI). La configuration initiale (paramètres par défaut) est: • User : admin • Password : atlantis • Adresse IP(192.168.1.254), Subnet Mask...

  • Page 33: Configuration Du Navigateur

    WebShare 142W vous fournir aussi: Adresse IP Internet, Masque de sous-réseau, Adresse IP de la passerelle par defaut et Adresse(s) IP du serveur DNS. Le tableau suivant récapitule les informations dont vous aurez besoin en fonction du protocole: VPI et VCI VC-based ou LLC-based PPPoE Username et Password...

  • Page 34: Configuration Avec Le Navigateur

    3.5 Configuration avec le navigateur Accédez avec Internet Explorer à l’adresse IP par défaut: http://192.168.1.254 puis appuyez sur le bouton Entrer. Utilisez “admin” (comme nom d’utilisateur) et “atlantis” (comme mot de passe). Appuyez sur OK pour continuer. A02-RA142-W54 Pag. 26...

  • Page 35: Utiliser L'interface De Configuration

    WebShare 142W 3.5.1 Utiliser l’interface de Configuration Cette section explique comment utiliser l’interface de configuration: • Cliquez sur “Quick Start” (Run Wizard) pour lancer l’assistant de configuration rapide. • Cliquez sur “Interface Setup” (Internet, LAN, Wireless) pour accéder à la configuration LAN et INTERNET.
  • Page 36 WebShare 142W A02-RA142-W54 Pag. 28...

  • Page 37: Configuration Du Mot De Passe

    WebShare 142W 3.6 Configuration du mot de passe Pour augmenter le niveau de sécurité du routeur, il est important de remplacer son mot de passe d’accès. Pour modifier ce mot de passe, cliquez sur “Maintenance”, puis sur “Administration” ; la page suivante apparaîtra: Le tableau suivant décrit cet écran: Paramètre Description...

  • Page 38: Chapitre 4: Assistant De Configuration

    WebShare 142W CHAPITRE 4: Assistant de configuration 4.1 Introduction Le Quick Start permet de configurer rapidement le WebShare Wireless ADSL2+ Router grâce à une procédure pas à pas. Avant de commencer la configuration, il faut connaître toutes les données relatives au compte ADSL fourni par le FAI. 4.2 Encapsulation Il faut utiliser le protocole d’encapsulation demandé...

  • Page 39: Multiplexage En Base Llc

    WebShare 142W 4.3.2 Multiplexage en base LLC Un seul Virtual Circuit transporte les différents protocoles, chacun étant identifié grâce aux informations contenues dans les paquets transférés. 4.4 VPI et VCI Virtual Path Identifier (VPI) et Virtual Channel Identifier (VCI). La plage valide pour le VPI est de 0 à...
  • Page 40 WebShare 142W Cliquez sur “Next” pour poursuivre la procédure ou “Exit” pour en sortir, réglage du “Mot de passe”. Cliquez sur “Back” pour revenir à la page précédente, “Next” pour poursuivre la procédure ou “Exit” pour en sortir, réglage de la “Date et heure”. A02-RA142-W54 Pag.
  • Page 41 WebShare 142W Cliquez sur “Back” pour revenir à la page précédente, “Next” pour poursuivre la procédure ou “Exit” pour en sortir, choix du “Type de connexion”. A02-RA142-W54 Pag. 33...
  • Page 42 WebShare 142W Cliquez sur “Back” pour revenir à la page précédente, “Next” pour poursuivre la procédure ou “Exit” pour en sortir, le “Type de connexion”. Complétez chacun des champs en fonction du type de connexion dont vous disposez, le plus fréquemment utilisé...
  • Page 43 WebShare 142W A02-RA142-W54 Pag. 35...
  • Page 44 WebShare 142W Cliquez sur “Back” pour revenir à la page précédente, “Next” pour sauvegarder les nouveaux réglages ou “Exit” pour en sortir, l’assistant de configuration a terminé sa tâche. A02-RA142-W54 Pag. 36...

  • Page 45: Test De La Connection Internet

    4.6 Test de la connection Internet Pour vérifier que la configuration du Router a été exécutée correctement, il faut ouvrir le navigateur et introduire une adresse (par exemple www.atlantis-land.fr), si la page demandée est visualisée, la configuration est bonne, sinon vérifiez que tous les paramétrages sont corrects et éventuellement...

  • Page 46: Chapitre 5: Configuration Reseau

    WebShare 142W CHAPITRE 5: Configuration Réseau Dans ce chapitre, vous trouverez les paramètres de configuration de la section réseau du WebShare Wireless Router ADSL2+. 5.1 Introduction Un réseau LAN (Local Area Network) ou réseau local, est un mode de connection grâce auquel de nombreux ordinateurs peuvent communiquer entre eux, en permettant l’échange et le partage des informations et des fichiers entre les utilisateurs connectés.

  • Page 47: Attribution Des Adresses Des Serveurs Dns

    WebShare 142W la plus performante). Cette tâche est confiée au DNS qui, grâce à la table interne, peut fournir à l’ordinateur qui en fait la demande, l’adresse IP correspondante au nom du site (lorsqu’il ne l’a connaît pas, il la demande à d’autres serveurs DNS). Les adresses IP des DNS sont fournies par le FAI au moment du LogOn dans le cas de PPPoA/PPPoE ou RFC1483 Bridge.

  • Page 48: Multicast

    WebShare 142W 1. Both - Le Router ADSL transmet sa table de routage périodiquement et mémorise les informations RIP qu’il reçoit. 2. In Only - Le Router ADSL n’envoie rien mais accepte tous les paquets entrants. 3. Out Only - Le Router ADSL envoie les paquets mais refuse tous les paquets entrants.
  • Page 49 WebShare 142W Les tableaux suivants décrivent les différents paramètres. Router Local IP Paramètres Description Introduisez l’adresse IP du Routeur (la valeur par défaut est IP Address 192.168.1.254). Introduisez l’adresse de sous réseau du Routeur (la valeur IP Subnet Mask par défaut est 255.255.255.0). Dynamic Route Sélectionnez la version du protocole RIP.
  • Page 50 WebShare 142W DHCP Paramètres Description Si configuré sur “Enabled”, le routeur assignera les paramètres réseau à ses clients DHCP. Si configuré sur “Disabled”, le serveur DHCP est désactivé. Si configuré sur “Relay”, le router renvoie les requêtes DHCP DHCP à un serveur distant qui contient la politique de gestion des clients réseau.

  • Page 51: Sans Fil(Wireless)

    WebShare 142W 5.6 Sans Fil(Wireless) Cliquer sur “Interface Setup” et puis sur “Wireless”. Wireless LAN Paramètres Description Pour activer/ désactiver la section sans fil Access Point SSSID Entrer le nom que vous voulez donner à votre réseau sans fil. Les clients doivent utiliser le même pour pouvoir se connecter.
  • Page 52 WebShare 142W WEP. La plage de fréquences radio utilisées par les appareils Wireless IEEE 802.11g, est partagée en “canaux”. Le nombre de canaux disponibles dépend de la zone géographique d’appartenance. Sélectionnez des canaux différents pour éliminer d’éventuelles interférences avec des Points Access proches. L’interférence se vérifie quand deux ou plusieurs canaux s’interposent en dégradant les performances, c’est l’“Overlap”.
  • Page 53 WebShare 142W standards 802.11. Ce qui veut dire qu'il y a plusieurs méthodes d'encryption WEP. De plus, le WEP n'est pas complètement sécurisé, l'adresse MAC n’est pas cryptée et des hackers peuvent l’utiliser pour pénetrer dans un réseau par « spoofing » ou «...
  • Page 54 WebShare 142W • AES (Advanced Encryption System) qui utilise une méthode de cryptage des données par bloc de 128 bits symétriques. A02-RA142-W54 Pag. 46...
  • Page 55 WebShare 142W Advanced Setting Paramètres Description Beacon Interval Laisser come dans l’image. Laisser come dans l’image. RTS/CTS Threshold Laisser come dans l’image. Fragmentation Threshold Laisser come dans l’image. DTIM 802.11 b/g Pour sélectionner le type de bande utilisée (mode mixte, uniquement G ou B).
  • Page 56 WebShare 142W Wireless MAC Address Filter Paramètres Description Activated/Deactivated Seuls les clients dont l’adresse MAC est réglée sur Allow Association peuvent accéder réseau wireless(une fois activée cette fonction). Permet de filtrer le trafic à partir des adresses MACs des cartes réseaux. Il sera ainsi possible de bloquer ou de permettre l'accès à...

  • Page 57: Chapitre 6: Configuration Du Reseau Wan

    WebShare 142W CHAPITRE 6: Configuration du réseau WAN 6.1 Introduction Les WAN (Wide Area Network) sont des réseaux qui couvrent de grande distance géographique et ont une technologie différente des LAN qui eux s’étendent sur de petite distance. 6.2 Protocole PPPoE Le Router ADSL supporte le protocole PPPoE (Point-to-Point Protocol over Ethernet).
  • Page 58 WebShare 142W Le Maximum Burst Size (MBS) est le nombre maximum de données qui peuvent être envoyées au PCR. Dès que le MBS a été atteint, ce nombre tombe sous le SCR jusqu'à ce que la moyenne rattrape la valeur du SCR. A ce point, de nouvelles données peuvent être envoyées (jusqu’à...

  • Page 59: Configuration

    WebShare 142W 6.5 Configuration Cliquez sur Interface Setup et après sur “Internet” pour ouvrir la fenêtre de configuration : A02-RA142-W54 Pag. 51...
  • Page 60 WebShare 142W Le tableau suivant décrit les champs contenus dans l’interface “Internet ”. PARAMETRES DESCRIPTION ATM VC VPI (Virtual Path Identifier) et VCI (Virtual Channel Identifier) Virtual Circuit ID définissent le Virtual Circuit. Status Choisir si activer le Virtual Circuit. Introduisez le VPI assigné.
  • Page 61 Il faut se rappeler que l’appareil doit être attentivement configuré (avec un soin spécial pour la connexion ADSL). En cas de doutes s’adresser au personnel qualifié ou contacter l’assistance technique d‘ Atlantis-Land. Atlantis Land ne pourra pas être considérée responsable d’erronée...
  • Page 62 WebShare 142W A02-RA142-W54 Pag. 54...

  • Page 63: Chapitre 7: Network Address Translation (Nat)

    WebShare 142W CHAPITRE 7: Network Address Translation (NAT) Ce chapitre montre comme configurer la section NAT du WebShare Wireless Router ADSL2+. 7.1 Introduction au NAT Nat signifie Network Address Translation (translation des adresses de réseau local). Il a été décrit dans l’RFC-1631 et il avait, au moins au début, la tâche de permettre un usage intensif des adresses IP.

  • Page 64: Applications

    WebShare 142W 7.1.1 Applications Le schéma suivant montre une application possible du NAT: trois sous réseaux distincts communiquent avec trois Wan différents. A02-RA142-W54 Pag. 56...

  • Page 65: Typologie De Mappage

    WebShare 142W 7.1.2 Typologie de mappage Le NAT supporte 5 typologies de mappage IP/Port: One to One: une IP locale sur une IP publique. Many to One: plusieurs IP locales sur une publique. Many to Many Overload: plusieurs IP locales sur différentes IP publiques partagées.

  • Page 66: Virtual Serveur Et Dmz

    WebShare 142W 7.3 Virtual Serveur et DMZ Le Virtual Serveur permet de rendre disponible des services à partir d’Internet en rendant visible les ports ou plage de ports aux machines qui accèdent du coté WAN. Chaque porte identifie un service, par exemple le port 21 correspond au service FTP, le 80 au service WEB.

  • Page 67: Virtual Server

    WebShare 142W 21/tcp FTP Commands 23/tcp Telnet Simple Mail Transfer Protocol (SMTP) 25/tcp Email 53/tcp et 53/udp Domain Name Serveur (DNS) 69/udp Trivial Fichier Transfer Protocol (TFTP) Finger 79/tcp World Wide Web (HTTP) 80/tcp 110/tcp POP3 Email 111/udp SUN Remote Procedure Call (RPC) Network News Transfer Protocol (NNTP) 119/tcp Network Time Protocol (NTP) 123/tcp et 123/udp...

  • Page 68: Paramètres

    WebShare 142W Il faut cliquer sur Virtual Server. Le tableau suivant décrit les champs contenus . Paramètres Description Start Port No. Introduisez un numéro de port dans ce champ. A02-RA142-W54 Pag. 60...
  • Page 69 WebShare 142W Pour adresser un seul port, introduisez le même numéro dans le champ ”End Port No.”. Pour adresser un groupe de ports, introduisez le premier numéro de la plage désirée dans le champ ”Start Port No.” et le dernier dans le champ ”End Port No.”.

  • Page 70: Sélection Du Type

    WebShare 142W 7.4 Sélection du type En cliquant sur Advanced Setup, puis NAT (activé) la fenêtre suivante apparaîtra. Choisir Multiple sous Number of IPs et cliquer sur Save et après sur IP Address Mapping(for Multiple IPs Service). A02-RA142-W54 Pag. 62...
  • Page 71 WebShare 142W IL est important de mettre les règles dans l’ordre de traitement désiré car le Router ADSL les applique dans l’ordre spécifié. Quand un paquet est conforme aux règles, le Router ADSL appliquera l'action correspondante et les règles successives seront ignorées. Le tableau suivant en décrit les champs. Paramètres Description Choisir le nombre de la regle.
  • Page 72 WebShare 142W introduisez la valeur 0.0.0.0 dans le champ “Local Start IP” et 255.255.255.255 dans le champ “Local End IP”. Désactivé en mode “One-to-one” et “Serveur”. C’est l’adresse de départ de la plage des “Inside Global IP Address (IGA)”. Introduisez 0.0.0.0 si l’adresse IP publique Public Start IP n’est pas statique.

  • Page 73: Chapitre 8: Access Management (Securite)

    WebShare 142W CHAPITRE 8: Access Management (Sécurité) Grâce à sa fonction Sécurité, le WebShare Wireless ADSL2+ Router est capable de bloquer d’éventuelles tentatives d’intrusion venant du WAN (Internet) et LAN. Il est possible d’interdire l’accès à des services à haut risque comme Telnet, FTP et HTTP.

  • Page 74: Déconnection Automatique

    WebShare 142W 8.1.3 Déconnection automatique Le système déconnecte automatiquement les sessions de configuration active après 5 minutes d’inactivité. 8.1.4 Telnet Vous pouvez configurer le Router ADSL à travers une session Telnet en utilisant un Client approprié ou la commande DOS “Telnet” (ex. C:\>telnet 192.168.1.254). 8.1.5 FTP Vous pouvez exécuter la sauvegarde ou la restauration du firmware et des fichiers de configuration à...

  • Page 75: Ip Filter

    WebShare 142W Le tableau suivant décrit les paramètres : Paramètres Description Pour activer ou non le service. Pour choisir le nombre de regles (il y a 16 regles). ACL Rule Index Pour activer ou non la regle. Active Secure IP address La valeur par défaut (0.0.0.0) permet à tous les clients d’accéder aux services.
  • Page 76 WebShare 142W A02-RA142-W54 Pag. 68...

  • Page 77: Snmp

    WebShare 142W 8.3 SNMP Simple Network Management Protocol (SNMP) est un protocole qui peut être activé sur votre Routeur. Il sert à la gestion des réseaux, principalement pour l'administrateur. Plusieurs composants constituent la structure SNMP, agents, gestion du réseau (NMS), protocoles de gestion du réseau et une base d'information de la gestion (MIB).

  • Page 78: Upnp

    WebShare 142W 8.4 UPnP Grâce à la fonction UpnP, vous pourrez configurer facilement toutes les applications qui ont des problèmes durant la traversé du NAT. L’usage du NAT Transversale rendra les applications capables de se configurer automatiquement sans l’intervention de l’utilisateur. Il sera donc aisé, sans connaîssances particulières, d’utiliser totalement les avantages du NAT et d’utiliser les applications Internet les plus communes sans problèmes.

  • Page 79: Dns Dynamique

    WebShare 142W 8.5 DNS Dynamique Grâce à cette fonction, il est possible d’enregistrer un nom de domaine même si l’on ne dispose que d’une adresse IP dynamique (changeant à chaque démarrage). De nombreux serveurs DDNS offrent gratuitement ce type de service.
  • Page 80 WebShare 142W nom de domaine assigné au Router ADSL par le Host Name fournisseur du service DNS Dynamique. E-mail Address votre adresse e-mail. User nom d’utilisateur du compte. mot de passe du compte. Password pour activer la fonction DYNDNS Wildcard. Enable Wildcard pour sauvegarder les configurations.

  • Page 81: Chapitre 9: Advanced Setup

    WebShare 142W CHAPITRE 9: Advanced Setup 9.1 Routing Utilisez la fenêtre “Routing (dans Advanced Setup)” si vous utilisez un autre Router dans le reseau. Si vous avez un autre Routeur BroadBand sur le LAN, vouz devez introduire une ligne dans le tableau. Voilà...

  • Page 82: Nat

    WebShare 142W 9.2 NAT Voir le chapitre 7. A02-RA142-W54 Pag. 74...

  • Page 83: Adsl

    WebShare 142W 9.3 ADSL ADSL Mode: 6 choix sont disponibles Auto Sync-UP, ADSL2+, ADSL2, G.dmt, G.lite et T1.413 ADSL Type: 5 choix AnnexA, Annex I, Annex A/L, Annex M, Annex A/I/J/L/M. En choisissant Auto Sync-UP, il détecte automatiquement le code de ligne ADSL.

  • Page 84: Chapitre 10: Maintenance (Configuration De Date Et Heure)

    WebShare 142W CHAPITRE 10: Maintenance (Configuration de Date et Heure) 10.1 Administration (mot de passe) Il est conseillé de changer le password et le Login afin d'augmenter la sûreté. Si vous ne vous rappelez plus de votre password il suffit de presser la touche reset pendant 10 secondes ou plus: un retour aux conditions par défaut est effectué...

  • Page 85: Time Zone

    WebShare 142W 10.2 Time Zone Pour modifier la configuration de date et heure, cliquez sur “Time Zone” dans la fenêtre “Maintenance ”. Le tableau suivant décrit les paramètres de “Time Zone”. Paramètres Description Time Serveur Choisir si utiliser : • le serveur NTP •...

  • Page 86: Firmware

    Use Time Server when Bootup=NTP Time Server IP Address=128.138.140.44 10.3 Firmware Si disponible, téléchargez une mise à jour du firmware sur le site “www.atlantis- land.fr". Le procès est effectué à travers le ftp et dure environ 2 minutes, puis le router redémarrera.
  • Page 87 WebShare 142W Le tableau suivant décrit son contenu. Paramètres Description Introduisez le chemin du fichier qui contient le firmware du Fichier Path Router ADSL (si on en connaît la position). Cliquez sur ce bouton pour explorer les ressources de Browse... l’ordinateur et y trouver le fichier qui contient le Firmware.

  • Page 88: Sysrestart

    WebShare 142W ATTENTION : l'alimentation électrique du Router ADSL, pendant la phase entière d'upgrade, ne doit pas être coupée. Sous peine de rendre l’appareil inutilisable. Détacher le câble RJ11 du router. Pour effectuez la mise à jour du firmware, vous devez utiliser une connexion filaire.

  • Page 89: Diagnostics

    WebShare 142W 10.5 Diagnostics Cette fenêtre permet de diagnostiquer d’éventuels problèmes sur le Router ADSL. Cliquez sur “Diagnostic”, puis choisir le PVC pour afficher la fenêtre suivante. A02-RA142-W54 Pag. 81...

  • Page 90: Chapitre 11: Status

    WebShare 142W CHAPITRE 11: Status Cliquez sur “ Status” pour ouvrir la fenêtre permettant d’afficher les paramètres généraux de réglages du Router ADSL. Les champs ne sont pas modifiables, seule la visualisation des données de configuration et de fonctionnement est permise.

  • Page 91: Appendice A: Resolution Des Problemes

    Éteigniez puis rallumez le Router ADSL. Si le problème persiste contactez l’assistance technique Atlantis Land. A.1.2 LED LAN La LED LAN ne s’allume pas. Action Corrective Vérifiez la connection du câble réseau entre le routeur et l’ordinateur ou le Switch réseau.

  • Page 92: A.1.3 Led Dsl

    Vérifiez si le FAI a activé le service ADSL. Réinitialisez la ligne ADSL comme décrit dans le chapitre 13.6. Si le problème persiste contactez l’assistance technique Atlantis Land. A.2 Telnet On ne peut pas accéder au Router ADSL à travers le service Telnet. Action corrective Vérifiez la connection du câble réseau entre le router et...

  • Page 93: A.4 Login Avec Nom D'utilisateur Et Mot De Passe

    Les paramètres par défaut pour l’accès à la configuration du Router ADSL sont: Username: admin Password: atlantis Pour augmenter le niveau de sécurité du système, il est très important de modifier le mot de passe de défaut. A02-RA142-W54...

  • Page 94: A.5 Interface Lan

    Vérifiez que les valeurs de VPI et VCI sont correctes, dans le doute vérifiez ces paramètres avec votre FAI. Redémarrez le Router ADSL. Si le problème persiste contactez l’assistance technique Atlantis Land. Il n’est pas possible d’obtenir une adresse IP publique par le FAI. Action corrective L’adresse IP publique est fournie par le FAI après...

  • Page 95: A.8 Administration À Distance

    WebShare 142W Action corrective Vérifiez les configurations de la connection. Si on utilise les protocoles PPPoA et PPPoE pour la connection, vérifiez les configurations de IDLE-TIMEOUT. Contactez le FAI. A.8 Administration à distance Impossible d’administrer le Router ADSL du LAN ou du WAN. Action corrective Regardez la fenêtre “Remote Management Limitations”...
  • Page 96 WebShare 142W cette technique est en fait une basse sensibilité aux bruits radioélectriques même pour des transmissions à puissance limitée. Cette caractéristique est précieuse quand on doit transmettre des données. Qu’est-ce que le DSSS et FHHS? Question Réponse DSSS (Direct-Sequence Spread-Spectrum): Technologie de transmission en large bande permettant de transmettre chaque bit d’une façon redondante.
  • Page 97 WebShare 142W Medical ). Sur cette fréquence ne travaillent que des dispositifs industriel, scientifique médical à basse puissance. Qu’est-ce que le standard IEEE 802.11g? Question Ce nouveau standard 802.11g travaille à la fréquence de 2,4 Réponse Ghz et est donc totalement compatible avec le 802.11 b. L’avantage réside dans sa vitesse de transfert à...

  • Page 98: Appendice B :Upnp

    WebShare 142W APPENDICE B :UPnP Grâce à la fonction UpnP, vous pourrez configurer facilement toutes les applications qui ont des problèmes durant la traversé du NAT. L’usage du NAT Transversale rendra les applications capables de se configurer automatiquement sans l’intervention de l’utilisateur. Il sera donc aisé, sans connaîssances particulières, d’utiliser totalement les avantages du NAT et d’utiliser les applications Internet les plus communes sans problèmes.
  • Page 99 WebShare 142W Sur Panneau de Contrôle et puis Connexions de réseau, vous devriez trouver Connexion Internet. En double cliquant, vous verrez l’image suivante: choisissant Propriété, puis Configurations vous effectuerez configurations nécessaires à l’usage de l’UPnP. En fait, il vous suffira appuyer «Ajoute»...
  • Page 100 WebShare 142W Description du Service=identification Nom ou Adresse IP=IP de l’ordinateur sur lequel est le serveur Numéro de port externe du service=introduire le port externe (ex 80 pour http, 20-21 pour FTP) Numéro de port interne du service=introduire port interne Choisissez le protocole entre UDP ou TCP.

  • Page 101: Appendice C :Dns Dynamique

    WebShare 142W APPENDICE C :DNS Dynamique Grâce à ce service, vous pouvez enregistrer un nom de domaine, même associé à une adresse IP dynamique. Il y a de nombreux serveurs DDNS qui offrent gratuitement ce type de fonction. Il suffit de s’enregistrer pour activer immédiatement le service, qui vous permettra de joindre le Router de l’extérieur.
  • Page 102 WebShare 142W Entrez de nouveau dans le site, allez sur Services, mettez en évidence (dans la partie gauche) le menu Dynamic DNS, puis cliquez sur Add Host. Il ne vous reste plus qu’à introduire le Nom de l’host, mettez en évidence Enable WildCard, choisissez le suffixe que vous souhaitez, puis appuyez sur le bouton Add Host pour terminer.

  • Page 103: Appendice D :Support Filtrage De Paquets

    WebShare 142W APPENDICE D :Support Filtrage de paquets Le Router possède un système sophistiqué de Packet Filter qu’il utilise pour examiner le trafic qui le traverse. De cette manière, il est possible en connaissant les caractéristiques des paquets IP associés aux services les plus communs, d’effectuer les filtrages de façon correcte.
  • Page 104 WebShare 142W Direction Paquet Router-Internet[Sortant] IP Expéditeur IP coté WAN du Router IP Destination IP du Server DNS Paquet contenu Type UDP Porte Expéditeur Porte Destination Arrivé au serveur DNS, le paquet retourne au Router, y sont intervertis au niveau IP, les champs expéditeur et destination, au niveau UDP les ports.
  • Page 105 WebShare 142W Direction Paquet ordinateur- Router[Sortant] IP Expéditeur 192.168.1.X IP Destination IP URL Paquet contenu Type TCP Porte Expéditeur Porte Destination Ce paquet sortant arrive au Router qui le NAT étant activé, en change l’adresse de l’expéditeur en y mettant son adresse Publique et le renvoi au serveur WEB. Direction Paquet Router-Internet[Sortant] IP Expéditeur...
  • Page 106 WebShare 142W IP Destination 192.168.1.X Paquet contenu Type TCP Porte Expéditeur Porte Destination On a vu le parcours des paquets et leurs différentes transformations. Dans l’exemple en haut on a utilisé des paramètres C et K. Ce sont des nombres entiers >1024.

  • Page 107: Appendice E : Couverture

    WebShare 142W APPENDICE E : Couverture Considérations générales En conditions idéelles la couverture offerte par le dispositif peut arriver aussi à couvrir différentes dizaines de mètres. Cependant, il faut considérer que les murs diviseurs atténuent fortement le signal. Les objet métalliques reflètent les ondes électromagnétiques peuvent engendrer...
  • Page 108 WebShare 142W Le Client en position B aura un signal avec un puissance très réduite et des performances mineures que ne le client en position À, même si la distance effective de l’AP soit presque identique dans les 2 cas. C’est suffisant de positionner le Wireless AP au centre du local pour améliorer décisivement les performances du client B.
  • Page 109 WebShare 142W Où installer un AP Imaginons d’avoir une installation comme celle en figure. Sûrement le Client en position B aura une énorme réduction du signal et des performances mineures que le client en position A. C’est suffisant de colloquer le Wireless Router/AP au centre du réseau pour améliorer décisivement performances des deux client B.
  • Page 110 WebShare 142W La station lointaine, qui généralement transmet avec un bit-rate plus bas, tend à consommer un «airtime» élevé. L’AP a moins du temps à dédier aux clients plus près et plus rapides. Performances globales pires. A02-RA142-W54 Pag. 102...

  • Page 111: Appendice F: Caracteristiques Avançees

    WebShare 142W APPENDICE F: Caractéristiques Avançées Protocole IP, NAT, ARP, ICMP, IGMP, DHCP(serveur, client et relay), RIP1/2 , SNTP client, UPnP, Telnet server, SNMP 4 x RJ45 ports LAN Fast Ethernet Ports LAN Port WAN 1 port WAN RJ11 pour la connection ADSL 1 x Antenne dipolaires 2dBi Antenne IEEE802.11g /IEEE802.11b...

  • Page 112: Appendice G :Support

    FAI), vous pouvez contacter l’help desk téléphonique gratuite d’Atlantis Land qui vous fournira assistance du lundi au jeudi de 9.00 à 13.00 et de 14.00 à 18.00 et el vendredi de 9.00 à 13.00. Vous pouvez aussi nous contacter par email info.fr@atlantis-land.com ou tech-...
