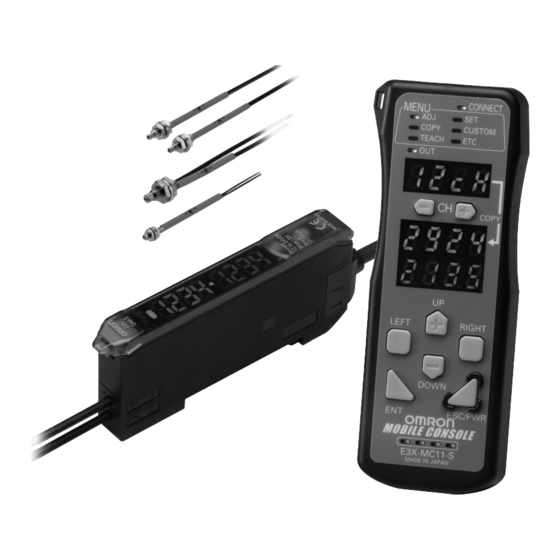

Capteurs à fibres numériques
E3X-DA-S
• Le premier amplificateur industriel
numérique doté d'une fonction de
réglage de la puissance.
• Haute résolution de 4 000 digits pour
une longue portée des détections et
des paramétrages précis
• Temps de réponse de seulement 50 µs
(activation) pour accélérer les opéra-
tions de détection
• Suppression des interférences mutuel-
les pour le fonctionnement simultané
à plusieurs capteurs
• Deux grands affichages faciles à lire
• Performances stables à long terme
grâce à la fonction APC d'Omron.
• APC (Contrôle automatique de puis-
sance)
• Conception sans risque pour l'environ-
nement.
Le premier amplificateur industriel numérique doté d'une fonction de réglage de la puissance.
Aucun réglage compliqué du mode.
Les problèmes de réglage de la puissance ont été éliminés, il n'est donc pas néces-
saire de sélectionner des paramètres de mode de puissance, comme le mode longue
distance, le mode standard et le mode distance courte. Si vous appuyez une fois sur la
touche MODE, la fonction de réglage de la puissance modifie le niveau de la puissance
en choisissant le niveau d'incidence optimal (2000 s'affiche à l'écran numérique.)
Ancienne méthode
Mode grande vitesse
Mode courtes distances
Mode standard
Mode longues distances
Mode super longues distances
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
E3X-DA-S
Amplificateur numérique de fibre optique haute précision
Caractéristiques
Niveau incident Niveau de seuil
Incidente
Insuffisante
Appropriée
Appropriée
Saturée
Saturée
Le meilleur mode pour chaque application est
sélectionné parmi plusieurs modes de puissance.
Nouvelle méthode
Augmentation
Aucun mode de puissance
jusqu'à un facteur 5
Réduction
jusqu'à un facteur 1/25
Le capteur peut être utilisé immédiatement
sans régler le mode.
Si le niveau de lumière incidente est trop élevé
ou trop faible, appuyez sur la touche Mode pour
obtenir un réglage optimum.
Appuyez sur
1
