Manuel d'utilisation et de maintenance du CheckPoint Pharma et CheckPoint
Étape 3 : Installation du câblage E/S (facultatif)
Le capteur possède un port USB pour le téléchargement de données à l'aide d'une clé mémoire USB
ainsi qu'un port Ethernet pour l'acquisition de données. Le port USB est situé derrière le cache E/S.
Vous pouvez également configurer le capteur avec trois sorties de 4-20 mA, deux alarmes et une
entrée binaire.
Si vous n'utilisez pas de conduit pour le câblage E/S, procédez comme suit :
1. Desserrez la vis à serrage à main pour retirer le cache E/S.
Introduisez le câble Ethernet (facultatif) dans l'orifice de passage dans le cache E/S jusqu'au port
Ethernet (Situé derrière le cache E/S indiqué sur la figure 6).
Remarque : L'orifice de passage dans le cache E/S est conçu pour accueillir des câbles Ethernet
assemblés plutôt que moulés. Les câbles moulés sont trop larges pour passer dans l'orifice de
passage.

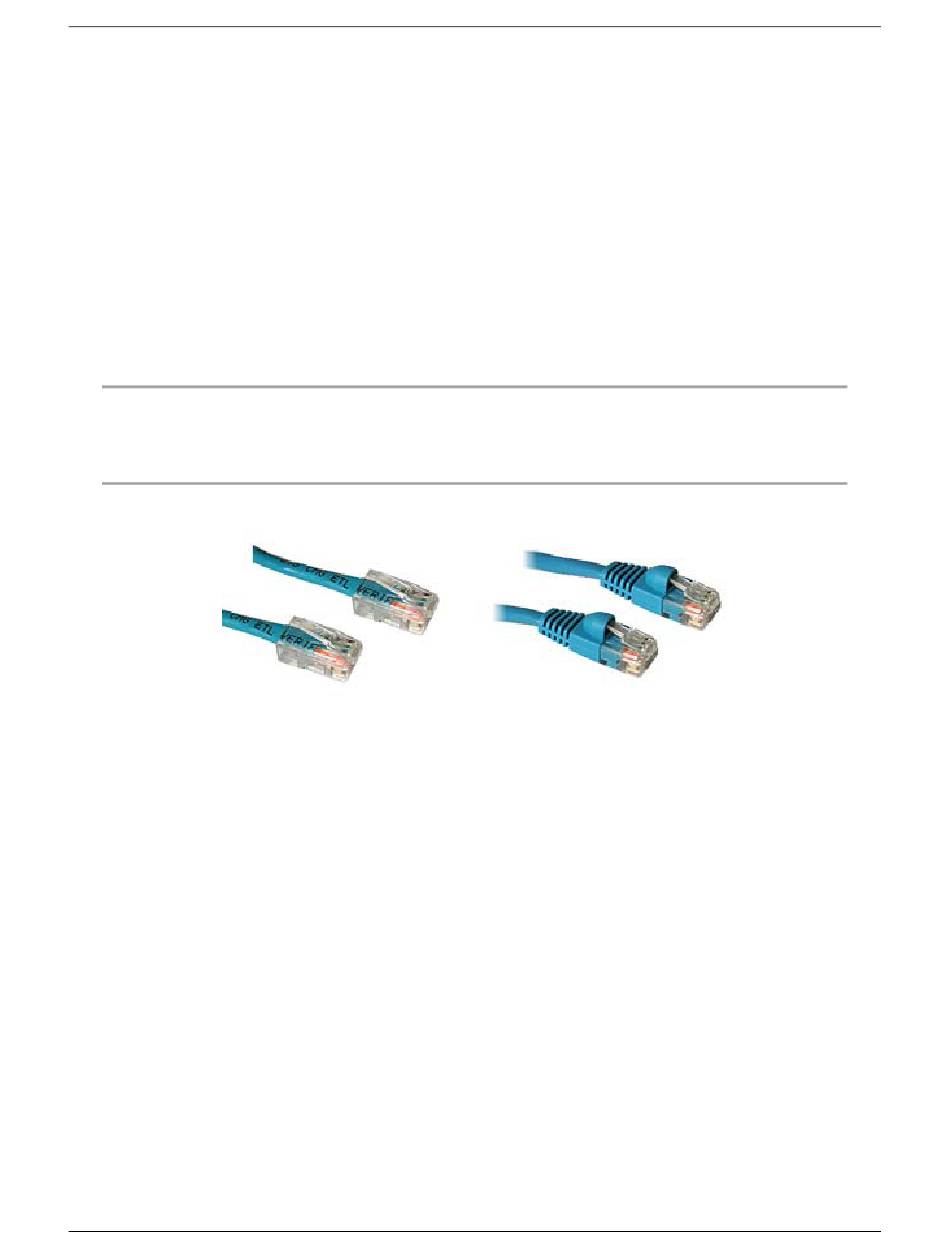

Figure 11 : Configurations avec un câble assemblé (à gauche) et un câble moulé (à droite)
2. Introduisez les câbles des sorties analogiques, des alarmes et des entrées binaires dans l'orifice
de passage jusqu'aux connecteurs de borne appropriés. Reportez-vous aux tableaux fournis ci-
après pour plus d'informations sur la fonction des broches du répartiteur.
3. Fermez le cache E/S et serrez la vis à serrage à main.
4. Replacez le cache principal et vissez les quatre vis.
5. Replacez le cache fluidique et vissez les deux vis.
Si vous utilisez le conduit pour le câblage E/S, procédez comme suit :
1. Retirez le cache fluidique en desserrant les deux vis et le cache principal en desserrant les
quatre vis, si nécessaire.
2. Desserrez la vis à serrage à main pour retirer le cache E/S.
