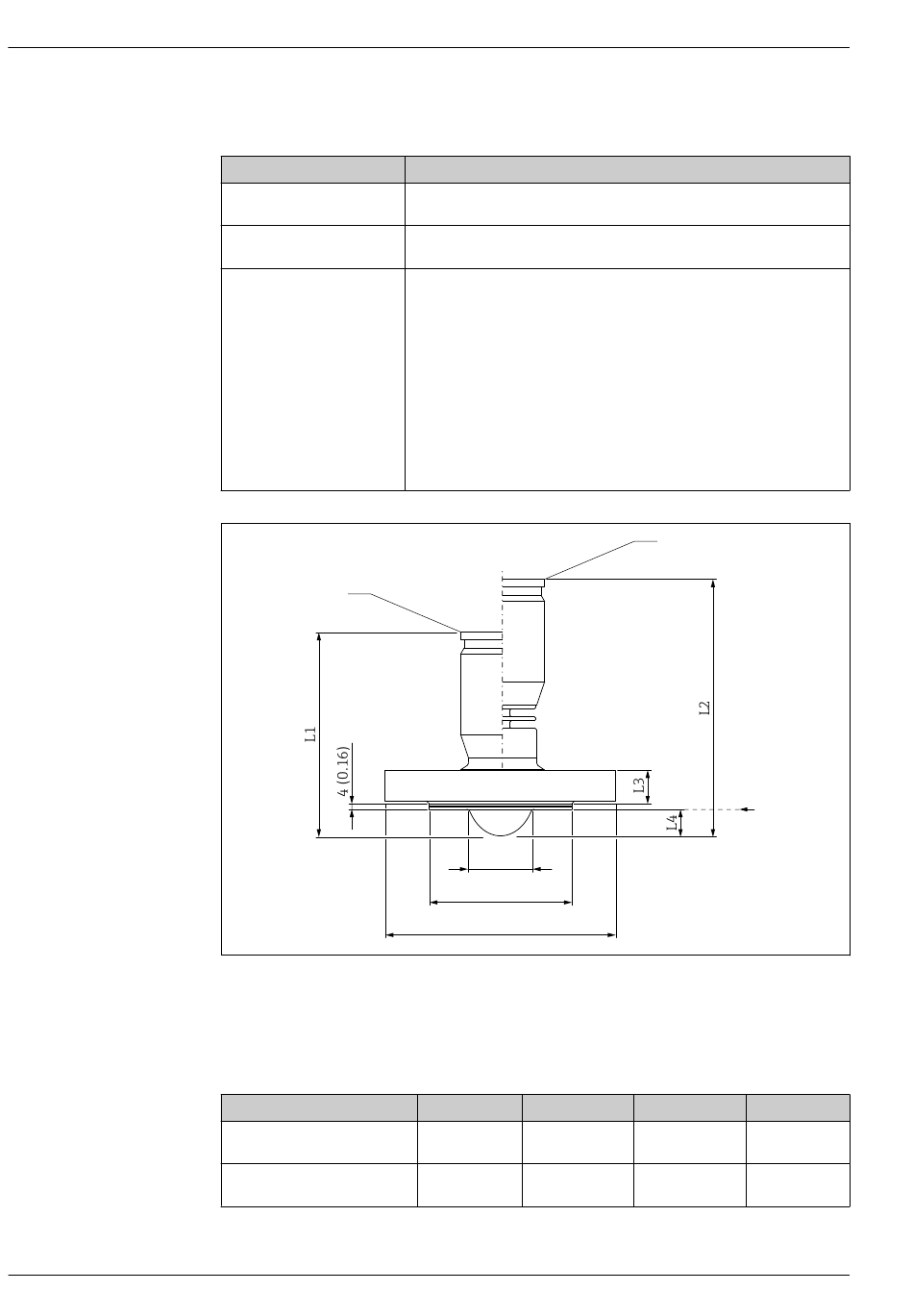

FMR62 : Antenne affleurante avec bride EN1092-1, ASME B16.5 ou JIS B2220 ; plaquée PTFE
Caractéristiques de commande applicables
Caractéristique de commande Options
070 : Antenne
090 : Joint
100 : Raccord process
1
25
Dimensions : mm (in)
A
Joint : plaqué PTFE, -40 à 150°C/-40 à 302°F
B
Joint : plaqué PTFE, -40 à 200°C/-40 à 392°F
R
Point de référence de la mesure
1
Bord inférieur du boîtier
Caractéristique 70 "Antenne"
GM :
Plaquée PTFE, affleurante, DN50
GN :
Plaquée PTFE, affleurante, DN80
• GM : Plaquée PTFE, affleurante, 50mm/2"
• GN : Plaquée PTFE, affleurante, 80mm/3"
• F5 : Plaquée PTFE, -40...150°C / -40...302°F
• F6 : Plaquée PTFE, -40...200°C / -40...392°F, avec traversée étanche aux gaz
• AFK : NPS 2" Cl.150, PTFE>316/316L, bride ASME B16.5
• AGK : NPS 3" Cl.150, PTFE>316/316L, bride ASME B16.5
• AHK : NPS 4" Cl.150, PTFE>316/316L, bride ASME B16.5
• AJK : NPS 6" Cl.150, PTFE>316/316L, bride ASME B16.5
• ATK : NPS 4" Cl.300, PTFE>316/316L, bride ASME B16.5
• CFK : DN50 PN10/16, PTFE>316L, bride EN1092-1
• CGK : DN80 PN10/16, PTFE>316L, bride EN1092-1
• CHK : DN100 PN10/16, PTFE>316L, bride EN1092-1
• CJK : DN150 PN10/16, PTFE>316L, bride EN1092-1
• KFK : 10K 50A, PTFE>316L, bride JIS B2220
• KGK : 10K 80A, PTFE>316L, bride JIS B2220
• KHK : 10K 100A, PTFE>316L, bride JIS B2220
• KJK : 10K 150A, PTFE>316L, bride JIS B2220
A
B
øD1
øD2
øD3
øD1
L1
48 mm (1,89 in) 147 mm (5,79 in) 190 mm (7,48 in) 19 mm (0,75 in)
75 mm (2,95 in) 159 mm (6,26 in) 202 mm (7,95 in) 32 mm (1,26 in)
Micropilot FMR62
1
R
L2
L4
Endress+Hauser
A0032177
