Connexions et ports arrière pour les câbles
Référence de câblage du panneau arrière

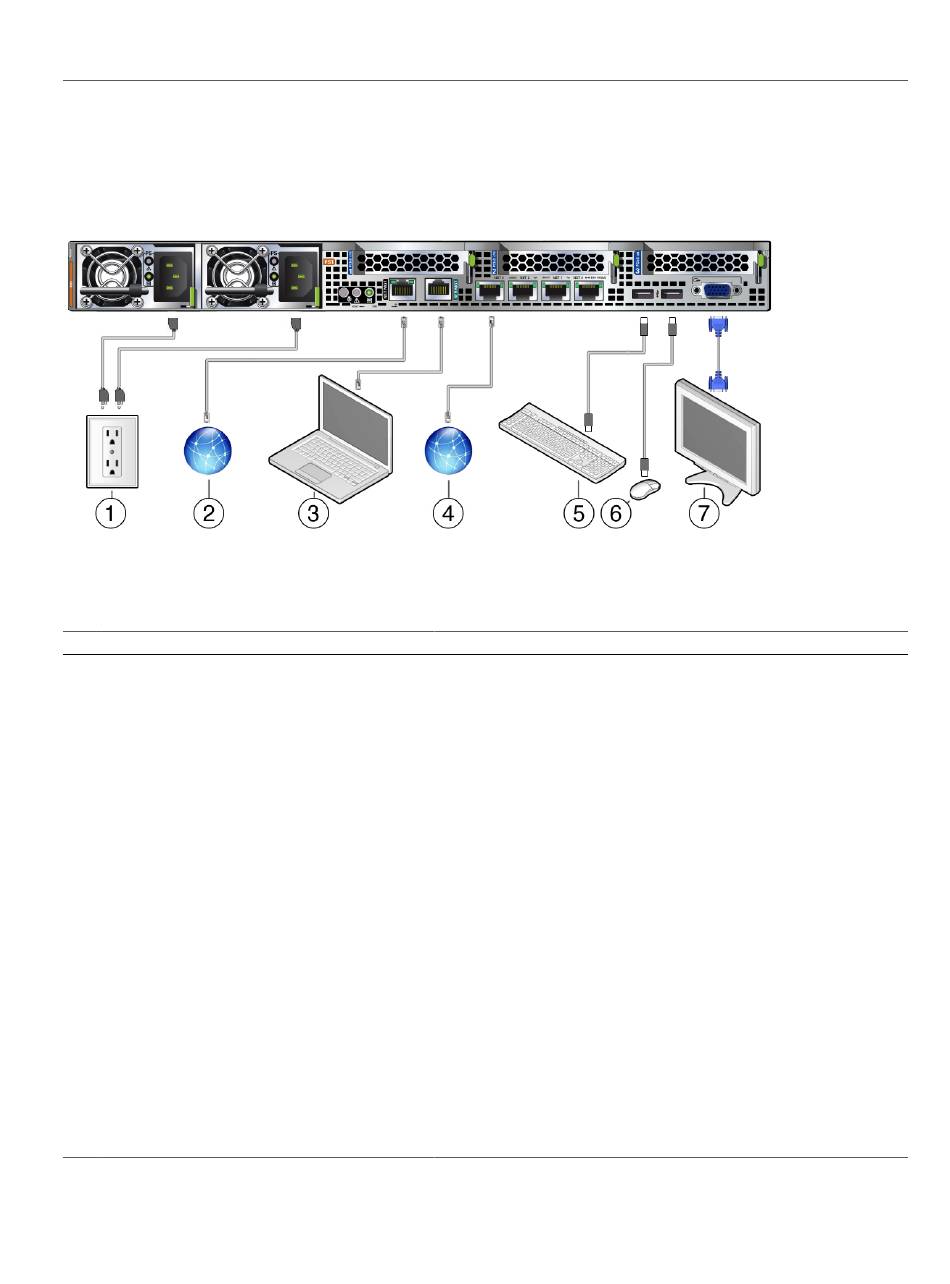

FIGURE 24
N ° Port de câble ou connecteur d'extension
1 Entrée d'alimentation électrique 0
Entrée d'alimentation électrique 1
2 Port de gestion réseau (NET MGT)
3 Port de gestion série (SER MGT)
4 Ports Ethernet (NET 3, NET 2, NET 1 et NET 0).
72 Guide d'installation du serveur Oracle Server X6-2 • Avril 2016
Description
Le serveur dispose de deux connecteurs d'alimentation, un pour chaque
alimentation.
Ne connectez pas les câbles d'alimentation avant d'avoir terminé de
raccorder les câbles de données au serveur. Le serveur passe en mode veille
et le processeur de service Oracle ILOM s'initialise lorsque les câbles
d'alimentation CA sont connectés à la source de courant. Vous risquez
de perdre des messages système après une minute si le serveur n'est pas
connecté à un terminal, un PC ou une station de travail.
Remarque - Oracle ILOM signale une panne sur toute alimentation installée
qui n'est pas connectée à une source d'alimentation CA, car cela constitue
une perte de redondance.
Le port NET MGT du processeur de service constitue la connexion
facultative au processeur de service Oracle ILOM. Le port NET MGT
est configuré par défaut pour utiliser le protocole DHCP (Dynamic Host
Configuration Protocol). Le port NET MGT du processeur de service utilise
un câble RJ-45 pour une connexion 10/100/1000BASE-T.
Le port SER MGT du processeur de service utilise un câble RJ-45 et
constitue la connexion par défaut au processeur de service Oracle ILOM.
Ce port prend en charge les connexions locales au serveur et reconnaît
uniquement les commandes de l'interface de ligne de commande (CLI)
d'Oracle ILOM. En général, vous connectez un terminal ou un émulateur de
terminal à ce port.
Ce port ne prend pas en charge les connexions réseau.
Remarque -
Les quatre ports 10 Gigabit Ethernet vous permettent de connecter le système
au réseau. Pour plus d'informations, reportez-vous à la section
Ethernet" à la page 73.
"Ports
