Oracle Server X6-2 Guide D'installation page 60

Installation du module de fixation des câbles
Remarque -
Vous devez retirer la bande avant d'installer le connecteur.

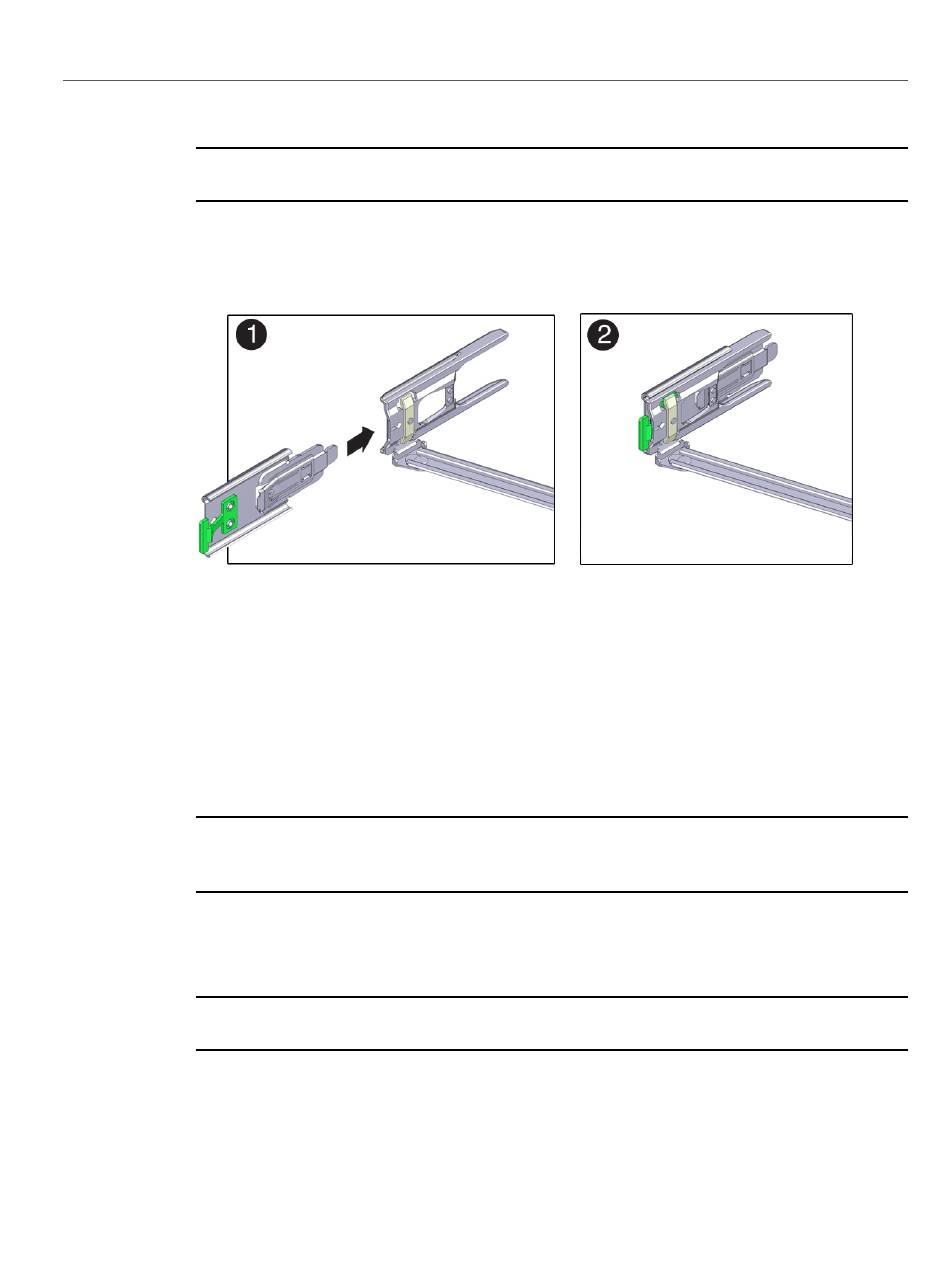

FIGURE 15
10. Pour installer le connecteur D du CMA dans la glissière gauche :
a. Tout en maintenant le crochet de bascule de la glissière en place, insérez le
connecteur D et le crochet de bascule de glissière qui lui est associé dans la
glissière gauche jusqu'à ce que le connecteur D s'enclenche en émettant un
clic [images 1 et 2].
Remarque -
et privilégiée est d'installer le connecteur D et le crochet de bascule en un ensemble dans la
glissière.
b. Tirez doucement sur le côté gauche de la barre coulissante arrière du CMA
afin de vérifier que le connecteur D est correctement inséré.
Remarque -
utilisé pour dégager et retirer le crochet de bascule afin de pouvoir retirer le connecteur D.
60 Guide d'installation du serveur Oracle Server X6-2 • Avril 2016
Le CMA est fourni avec le crochet de bascule de la glissière collé au connecteur D.
Alignement du crochet de bascule de la glissière du CMA avec le connecteur D
Lorsque vous insérez le connecteur D dans la glissière, la méthode la plus simple
Le crochet de bascule de la glissière a un onglet de dégagement vert. Cet onglet est
