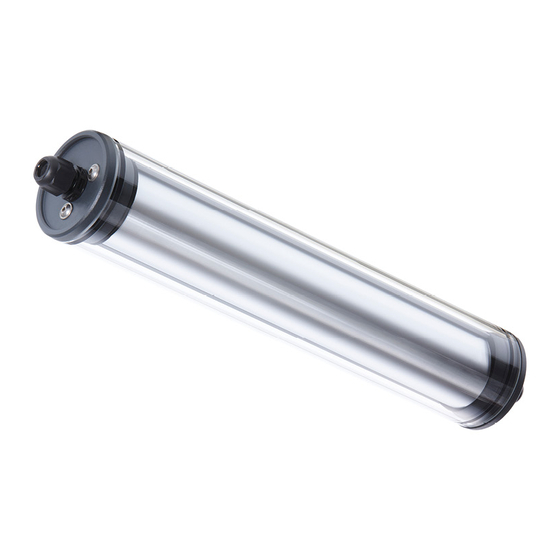

LED2WORK INROLED 70 DC Manuel D'utilisation

Led tube luminaire 24v dc

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

INDUSTRIEBELEUCHTUNG
INDUSTRIAL LIGHTING
ÉCLAIRAGE INDUSTRIEL
ILUMINACIÓN INDUSTRIAL
ILLUMINAZIONE INDUSTRIALE
INROLED_70 DC
Betriebsanleitung | LED-Rohrleuchte 24V DC
DE
Operating Instructions | LED tube luminaire 24V DC
EN
Manuel d'utilisation | Luminaire tubulaire LED 24V DC
FR
Manual de instrucciones | Luminaria LED de tubo 24V DC
ES
Istruzioni per l'uso | Lampada a LED tubolare 24V DC
IT
/ 2014 / 35 / EU
BA 04/2022

Publicité

Table des Matières
loading

Sommaire des Matières pour LED2WORK INROLED 70 DC

  • Page 1 INDUSTRIEBELEUCHTUNG INDUSTRIAL LIGHTING ÉCLAIRAGE INDUSTRIEL ILUMINACIÓN INDUSTRIAL ILLUMINAZIONE INDUSTRIALE INROLED_70 DC Betriebsanleitung | LED-Rohrleuchte 24V DC Operating Instructions | LED tube luminaire 24V DC Manuel d’utilisation | Luminaire tubulaire LED 24V DC Manual de instrucciones | Luminaria LED de tubo 24V DC Istruzioni per l’uso | Lampada a LED tubolare 24V DC / 2014 / 35 / EU BA 04/2022...
  • Page 2 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni INROLED_70 DC 3 mm WAGO 2 | BA INROLED_70 24V DC . BA 04/2022...
  • Page 3: Table Des Matières

    Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder „Technische Daten“. Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme aufmerksam durch. www.led2work.com | shop.led2work.com...
  • Page 4: Zum Sicheren Betrieb

    III) kann es bei Berührung zu geringen Ableitströmen kommen. Dieser Strom ist laut DIN VDE 0701 – 0702 auf maximal 0,5 mA zu begrenzen. Alle entsprechenden Produkte der LED2WORK GmbH. unterschreiten diese Vorgabe deutlich. 3 | Sicherheitshinweise Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen.
  • Page 5: Montage/Befestigung

    Verletzungsgefahr! 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Angeschlossen wird die Leuchte ausgehend von einem 24V DC Netzteil mit einer geeigneten Zuleitung über die Kabel- verschraubung. Die Versorgungszuleitung wird über eine Einführung und eine innenliegende WAGO Klemme an der Leuchte angeschlossen.
  • Page 6: Wartung Und Pflege

    +49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com 6 | BA INROLED_70 24V DC . BA 04/2022...
  • Page 7: Technische Daten

    ~12 W INROLED_70 DC ECO Polycarbonat Schutzrohr 115210-03 650 mm 0,54 A ~13 W INROLED_70 DC ECO Polycarbonat Schutzrohr 115310-03 921 mm 0,83 A ~20 W INROLED_70 DC ECO Polycarbonat Schutzrohr 115410-03 1214 mm 1,0 A ~24 W www.led2work.com | shop.led2work.com...
  • Page 8 ENGLISH Contents 1 | Proper use 2 | For safe operation 3 | Safety information 4 | Assembly/mounting 5 | Connection 6 | Maintenance and Care 7 | Warranty 8 | Disposal 9 | Customer service 10 | Technical data Particulars according to the Regulation ErP 2019/2020/EU | Structure of safety and supplementary information Important instructions are marked with signal words or symbols in this operating manual.
  • Page 9: For Safe Operation

    (SELV – protection class III), smallest discharge currents may occur when contact is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall significantly below this specification.
  • Page 10: Connection

    5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. The luminaire has to connected via a suitable cable through the end cover with cable gland. The supply cable is connec- ted to the luminaire via a cable connection and a WAGO terminal.
  • Page 11: Maintenance And Care

    If you have any problems or questions concerning this product, please contact us! By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.com www.led2work.com | shop.led2work.com | 11...
  • Page 12: Technical Data

    10 | Technical data Connection values 24V DC ±10 % Class of protection Beam angle (optics) 125° LED lifetime > 60.000 h (L80/B10) Operating temperature -10… +45°C System of protection IP67/IP69K Technical safety inspection DIN EN 62471 Light colour 5200-5700K Colour rendering ≥...
  • Page 13 Il est impératif de respecter les consignes de sécurité et toutes les autres informations contenues dans le présent mode d’emploi. Lisez attentivement l’intégralité du manuel d’utilisation avant de procéder au montage et à la mise en service. www.led2work.com | shop.led2work.com | 13...
  • Page 14: Pour Un Fonctionnement Sûr

    (classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Se- lon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette norme est clairement respectée par tous les produits de la société LED2WORK concernés. 3 | Consignes de sécurité...
  • Page 15: Raccordement

    +40 °C. Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général- ement allumé et éteint par le biais d’interrupteurs externes de machines et installations. www.led2work.com | shop.led2work.com | 15...
  • Page 16: Maintenance Et Entretien

    +49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00 Par mail : info@led2work.com 16 | BA INROLED_70 24V DC . BA 04/2022...
  • Page 17: Caractéristiques Techniques

    115210-03 650 mm 0,54 A ~13 W INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W * tube de protection en polycarbonate www.led2work.com | shop.led2work.com | 17...
  • Page 18 ESPAÑOL Índice 1 | Uso previsto 2 | Funcionamiento seguro 3 | Consignas de seguridad 4 | Montaje y fijación 5 | Conexión 6 | Mantenimiento y cuidado 7 | Garantía 8 | Eliminación 9 | Atención al cliente 10 | Datos técnicos Información conforme al Reglamento de diseño ecológico 2019/2020/UE | Estructura de las consignas de seguridad y complementarias En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos.
  • Page 19: Funcionamiento Seguro

    ón SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy por debajo de esta especificación.
  • Page 20: Conexión

    5 | Conexión En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. La luminaria se conecta con un cable de conexión adecuado a través del pasacables desde una fuente de alimentación de 24 V DC.
  • Page 21: Mantenimiento Y Cuidado

    Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30 Viernes De 8:00 a 12:00 y de 13:00 a 15:00 Por correo electrónico: info@led2work.com www.led2work.com | shop.led2work.com | 21...
  • Page 22: Datos Técnicos

    10 | Datos técnicos Potencia conectada 24V DC ±10 % Clase de protección Ángulo de emisión 125° Vida útil del led > 60.000 h (L80/B10) Temperatura de servicio -10… +45°C Grado de protección IP67/IP69K Prueba de seguridad técnica DIN EN 62471 Color de la luz 5200-5700K Representación de los colores...
  • Page 23 "Dati tecnici". Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per l’uso vanno tassativamente osservate. Leggere attentamente le istruzioni integrali prima del montaggio e della messa in funzione. www.led2work.com | shop.led2work.com | 23...
  • Page 24: Per Un Funzionamento Sicuro

    SELV (classe di isolamento III), in caso di contatto potrebbero verificarsi esigue correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702, a 0,5 mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori inferiori.
  • Page 25: Collegamento

    BA INROLED_70 24V DC 5 | Collegamento Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. La lampada si collega tramite un alimen-tatore 24 V DC, utilizzando un cavo di collegamento idoneo, attraverso il passa- cavo.
  • Page 26: Manutenzione E Cura

    +49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00 Via mail: info@led2work.com 26 | BA INROLED_70 24V DC . BA 04/2022...
  • Page 27: Dati Tecnici

    115210-03 650 mm 0,54 A ~13 W INROLED_70 DC ECO PC* 115310-03 921 mm 0,83 A ~20 W INROLED_70 DC ECO PC* 115410-03 1214 mm 1,0 A ~24 W * tubo di protezione in policarbonato www.led2work.com | shop.led2work.com | 27...
  • Page 28: Angaben Gemäß Ökodesign-Verordnung 2019/2020/Eu

    Angaben gemäß Ökodesign-Verordnung 2019/2020/EU Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products) Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception Información conforme al Reglamento de diseño ecológico 2019/2020/UE Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE Es handelt sich bei 2941-5000-00-LE-332e um eine Lichtquelle der Energieeffizienzklasse C 2941-5000-00-LE-332e is a light source with energy efficiency class C La désignation 2941-5000-00-LE-332e correspond à...
  • Page 29 BA INROLED_70 24V DC Light Engine Art.-Nr. Product no. N° d’article 2941-5000-00-LE-332e 2941-5010-00-LE-83e Nº de artículo Articolo no. 115010-03 115110-03 115210-03 115310-03 115410-03 www.led2work.com | shop.led2work.com | 29...
  • Page 30 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com www.led2work.com...
