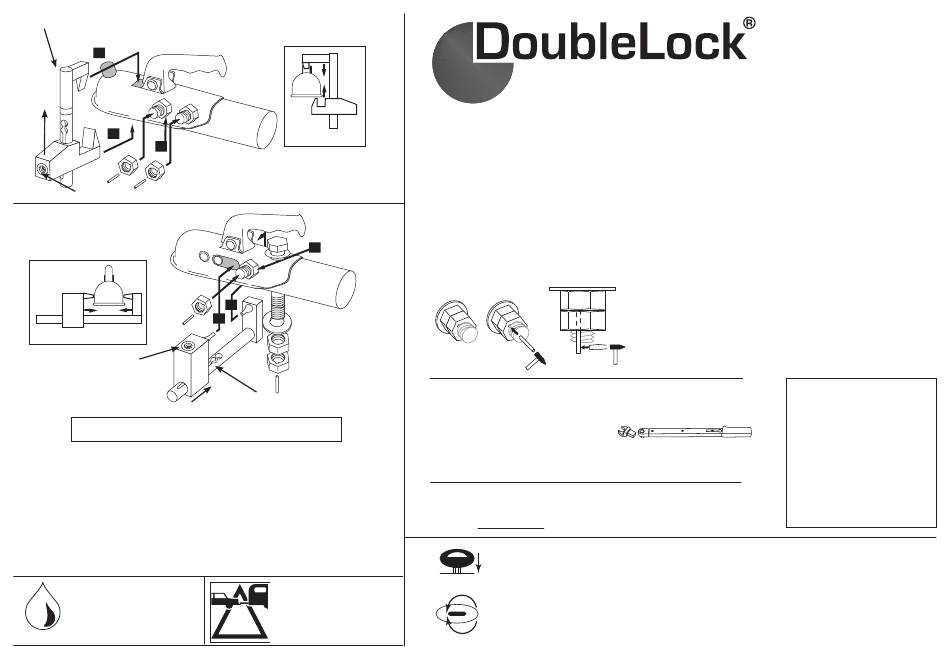

DoubleLock Eagle Mode D'emploi

Stelbalk sluitmogelijkheden
A
B
C
Slot
Type: Condor
Vooraanzicht
Slot
SCM goedgekeurd: MP030403
Altijd twee (2) meegeleverde
veiligheidsmoeren gebruiken
anders vervalt de SCM goedkeur.
Na onderhoud nieuwe monteren.
De borgmoeren / stiften zijn na te bestellen bij uw dealer
Let op dat de koppelingshendel gesloten is
bij het aanbrengen van het koppelingsslot
Onderhoud uw
DoubleLock product
regelmatig met WD40
Type: Eagle
Vooraanzicht
C
A
B
Stelbalk sluitmogelijkheden
!
Bij scherp
manouvreren is het
mogelijk dat het
Niet
slot uw bumper
rijdend
gebruiken!
beschadigt.
Gebruiksaanwijzing
1. Steek de sleutel goed in het slot en draai deze een halve slag.
2. Plaats haak A in opening A van de koppeling.
3. Schuif haak B in opening B van de koppeling.
4. De ringen in de stelbalk geven de sluitmogelijkheden aan.
5. Vergrendel het slot door de sleutel een halve slag terug te draaien
en haal de sleutel uit het slot.
Eenmalig: Voor gebruik de twee beveiligingsmoeren achter de reeds standaard gemonteer-
de moeren schroeven.
1. Let op dat de beveiligingsmoer er volledig opgeschroefd is.
2. Is de bout daarvoor tekort, laat deze dan door uw dealer vervangen door een langere
*Hanteer bij het vastzetten van de zelfborgende moer het
aanhaalmoment dat de fabrikant van de kogelkoppeling,
dissel of oplooprem voorschrijft.
Standaard aanhaalmoment:
M 12/8.8 Ma 80 Nm M 12/10.9 Ma 115 Nm
Na 1.000 à 2.000 km aanhaalmoment controleren.
• Bewaar uw aankoopbewijs met het daarop vermelde
SCM nummer bij uw verzekeringspapieren.
Info: www.scm.nl
Sleutelbediening.
Slot openen: Sleutel met licht heen en weer bewegen in de cilinder invoeren,
vevolgens kloksgewijs 180º draaien. Sleutel nooit geforceerd draaien.
Slot sluiten: bij de sleutel uit het slot halen mag deze nooit heen en
Dicht
weer bewogen worden.
180º
Dicht
Slot opent zich niet:
180º
Bij storing mag de sleutel nooit geforceerd gedraaid worden.
180º
De sleutel uit het slot halen en vervolgens licht heen en weer
Open
180º
bewegend opnieuw invoeren om de slotdelen in neutrale positie te brengen.
Open
bout van dezelfde kwaliteit.*
3. Sla een beitel of schroevendraaier tussen het
eind van de stift en de bout en breek het
overtollige deel af.
Let op. Bescherm uw ogen!
• De borgmoer / stift is na te bestellen bij uw dealer
(SCM sticker)
