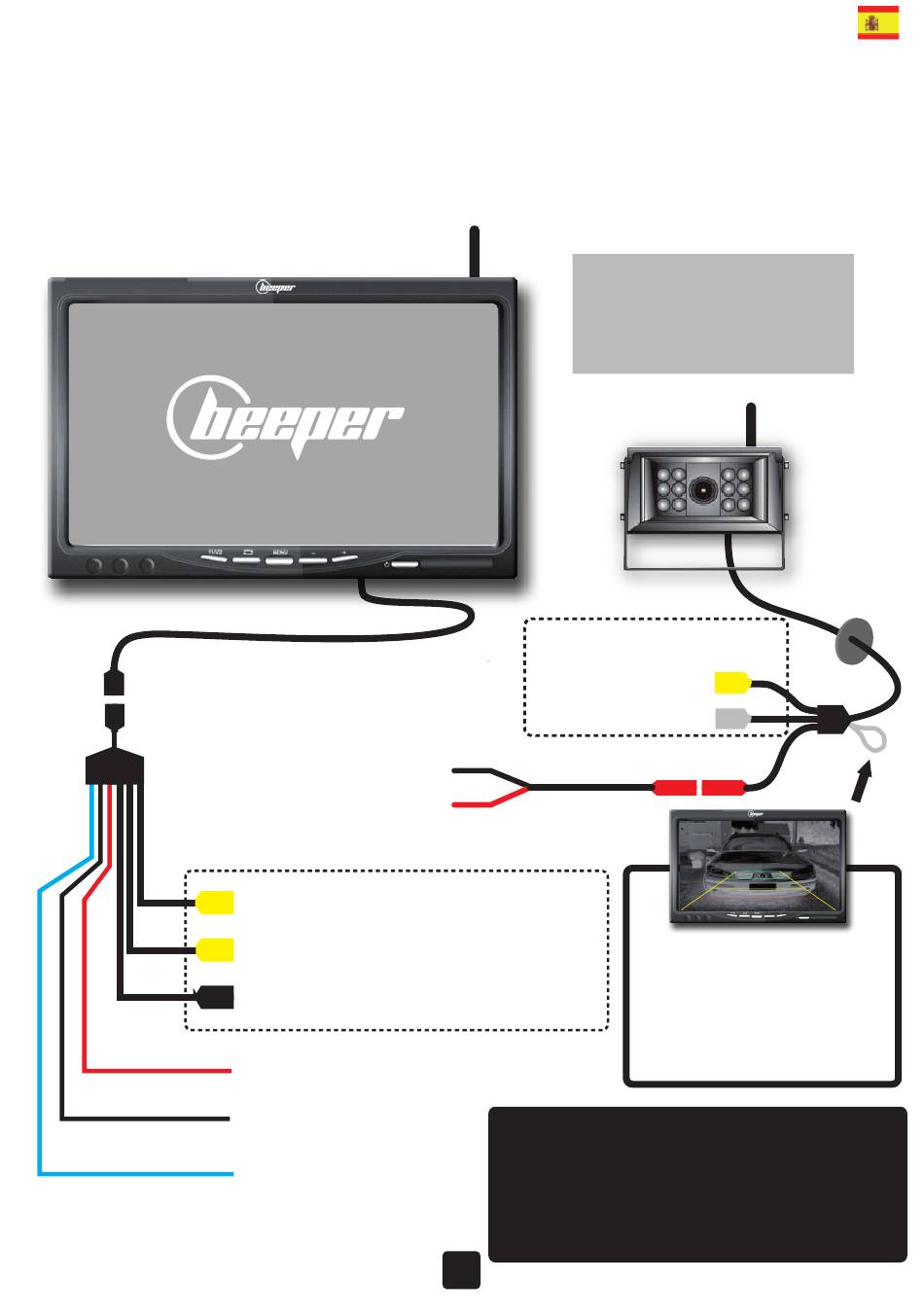

5. CONEXIÓN • RWEC100X-RF
1. Conecte el cableado (6 cables) al monitor.
2. Conecte el cable NEGRO del monitor a una masa.
3. Conecte el cable ROJO del monitor al + que suministra
12 V después de poner el contacto (+15).
4. Conecte el cable AZUL del monitor al + de 12 V
de la luz de marcha atrás.
Pantalla LCD 7"
RCA Amarillo
RCA
RCA Negro
Masa • NEGRO
+ 12 V luz de marcha atrás • ROJO
Cambio de la cámara en el paso de la marcha atrás
Entrada VIDEO IN 1(clavija)
Para cámara opcional 1 (no incluido)
Amarillo
Entrada AUDIO pour Vidéo IN1 (Femelle)
Entrada audio de la cámara opcional 1
con cable (no incluido)
Entrada VIDEO IN 2
Para cámara opcional 2 (no incluido)
ROJO • + 12 V después de poner el contacto
Activación de la pantalla con el contacto
NEGRO • Masa
Alimentación (-)
AZUL • + 12 V luz de marcha atrás
Cambio de la cámara en el paso de la
marcha atrás
5. Conecte el cable NEGRO de la cámara a una masa.
6. Conecte el cable ROJO de la cámara al + de 12 V
de la luz de marcha atrás.
Ha quedado establecida la transmisión por
radiofrecuenciaentre la cámara y el monitor.
( (
( (
( (
Aislar y no conectar
Conectar sólo en caso de
Aislar y no
conectar
Conectar sólo en
caso de conexión
por cable
ATENCIÓN: La radiotransmisión tiene sus limitaciones técnicas.
• Alcance máximo en campo acústico libre: 30 metros.
• El alcance puede verse reducido considerablemente por cualquier objeto metálico,
especialmente por algún contenedor, remolque, habitáculo...
• La transmisión puede sufrir perturbaciones debido a algunos elementos en el
exterior del vehículo, como antenas, cámaras...
Si su vehículo presenta este problema, se puede añadir un cable RCA entre la
cámara y el monitor para convertir la señal de radiofrecuencia y transmitirla por ese
cable. Comuníquese con nuestro servicio técnico.
28
VEHÍCULO DE 24 VOLTIOS
Para un vehículo alimentado a 24 voltios, deberá
conseguir 2 transformadores de 24 a 12 voltios
(vendidos como opcionales, referencia RX-EC2412): uno
para transformar la alimentación del monitor y otro para
(
(
(
Cámara
conexión por cable
Amarillo
RCA
Salida VIDEO
RCA Blanco
Salida AUDIO
Bucle para visualización/supresión de
líneas de ubicación de obstáculos
• Bucle blanco cerrado (no cortado):
Las líneas aparecen en pantalla.
• Bucle blanco abierto (cortado):
Las líneas no aparecen más en pantalla.
Les limites n'apparaissent plus sur l'écran
(
(
(
