Section 2: Installation sur un système de rails
Installationa Référence
REMARQUE: Cette section suppose que vous montez votre station de travail Falcon sur un rail existant. Si vous
devez monter un rail pour cette installation, veuillez télécharger le manuel d'installation du rail approprié via le
lien ci-dessous ou appeler le 1-877-264-2697 pour obtenir de l'aide.
http://www.amico.com/products/equipment-mounting-solutions/medical-equipment-rails/equipment-rails

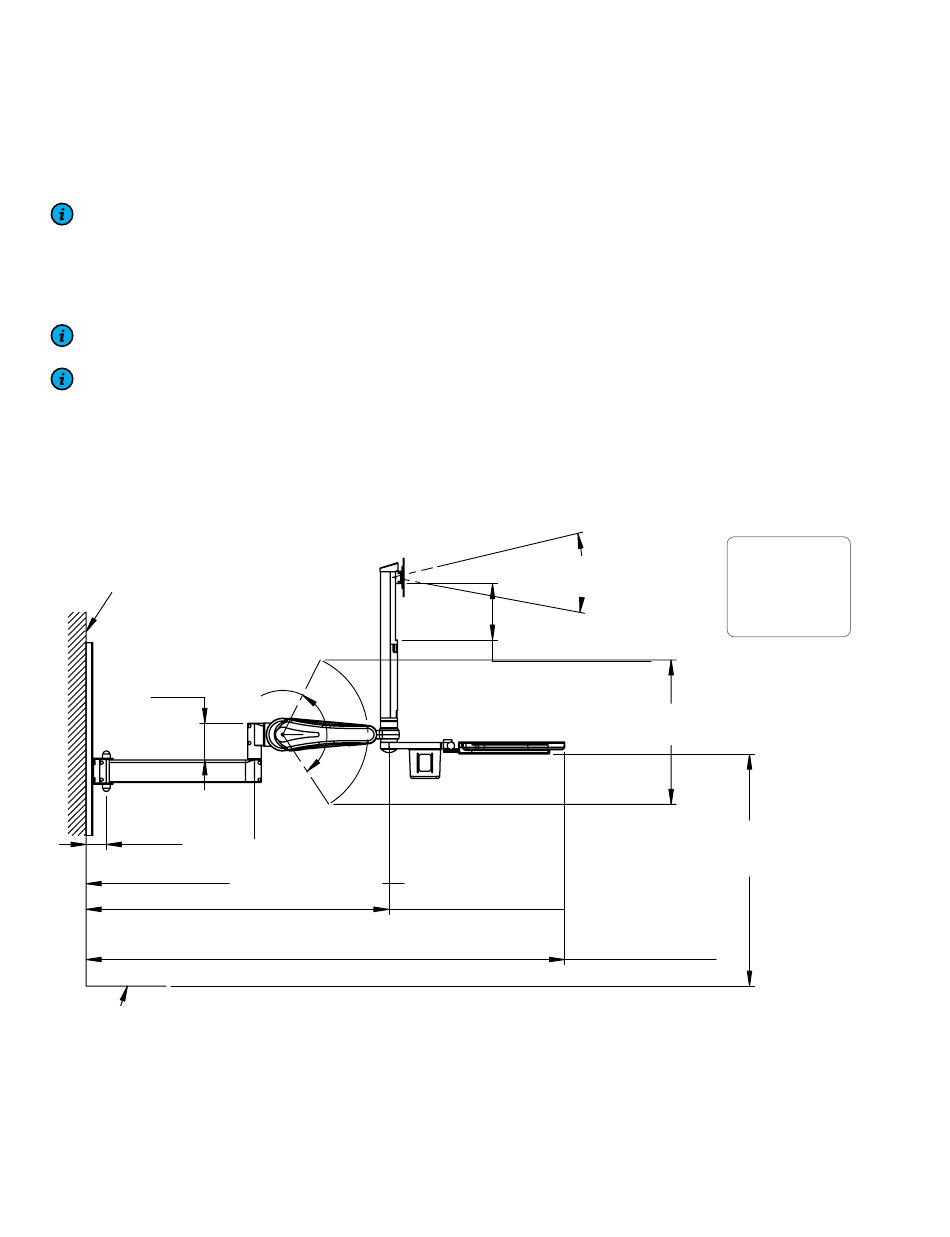

REMARQUE: Le dessin n'est pas à l'échelle.
REMARQUE: Si l'installation inclut un support de montage du processeur, assurez-vous que celui-ci est situé à une
hauteur où il n'interfère pas avec la position la plus élevée de la station de travail Falcon.
Mur
4,4 po (11,2 cm)
2,4 po (6,1 cm)
Plancher
Réglage vertical: 120°
A: 9,8 po (25 cm)
A: 24,6 po (62,5 cm)
B: 12,8 po (32,5 cm)
B: 27,6 po (70,1 cm)
C: 15,8 po (40,1 cm)
C: 30,6 po (77,7 cm)
D: 19,8 po (50,3 cm) illustrée
D: 35,6 po (90,4 cm) illustrée
Réglage de l'inclinaison
de l'écran: +10°/-5°
Réglage de la hauteur de
l'écran: 6,5 po (16,5 cm)
17 po (43,2 cm) d'ajustement de
la hauteur du bras
29,5 po (74,93 cm) Hauteur
d'installation recommandée
(lorsque le bras de la station de
travail Falcon est à 0°)
A: 44,3 po (112.5 cm)
B: 47,3 po (120.1 cm)
C: 50,3 po (127.8 cm)
D: 56,3 po (143 cm) illustrée
RALLONGES
A: 6 po (15,2 cm)
B: 9 po (22,9 cm)
C: 12 po (30,5 cm)
D: 16 po (40,6 cm)
www.amico.com 7
