Section 2: Installation sur un système de rails
Montage Sur un Rail Hill-Rom Vertical (Système de Rail Amico)
Station d'Ordinateur
AVERTISSEMENT: POUR EMPÊCHER L'ADAPTATEUR V DE GLISSER VERS LE BAS ET DE DÉRAILLER DU VRS,
ASSUREZ-VOUS QUE LES 4 VIS SONT VISSÉES LE PLUS SOLIDEMENT POSSIBLE. UNE FOIS INSTALLÉ, FAITES PIVOTER
LE BRAS AHM D'UN CÔTÉ VERS L'AUTRE POUR VÉRIFIER QU'IL N'Y A PAS DE MOUVEMENT ENTRE LES
ADAPTATEURS ET LE VRS.
AVERTISSEMENT: LE RETRAIT DES ÉCROUS DE BLOCAGE NÉCESSITERA UN NOUVEAU JEU D'ÉCROUS POUR LA
RÉINSTALLATION. VEUILLEZ CONTACTER AMICO ACCESSORIES AU 1-877-264-2697 POUR VOS BESOINS DE PIÈCES
DE RECHANGE.
AVERTISSEMENT: ASSUREZ-VOUS QUE LES RAILS SUR LE MODULE MURAL SONT COMPATIBLES AVEC LES
ADAPTATEURS DE MONTAGE.
AVERTISSEMENT: ASSUREZ-VOUS QUE LE RAIL EST STABLE ET ADÉQUATEMENT FIXÉ AVANT D'INSTALLER LA
STATION D'ORDINATEUR.

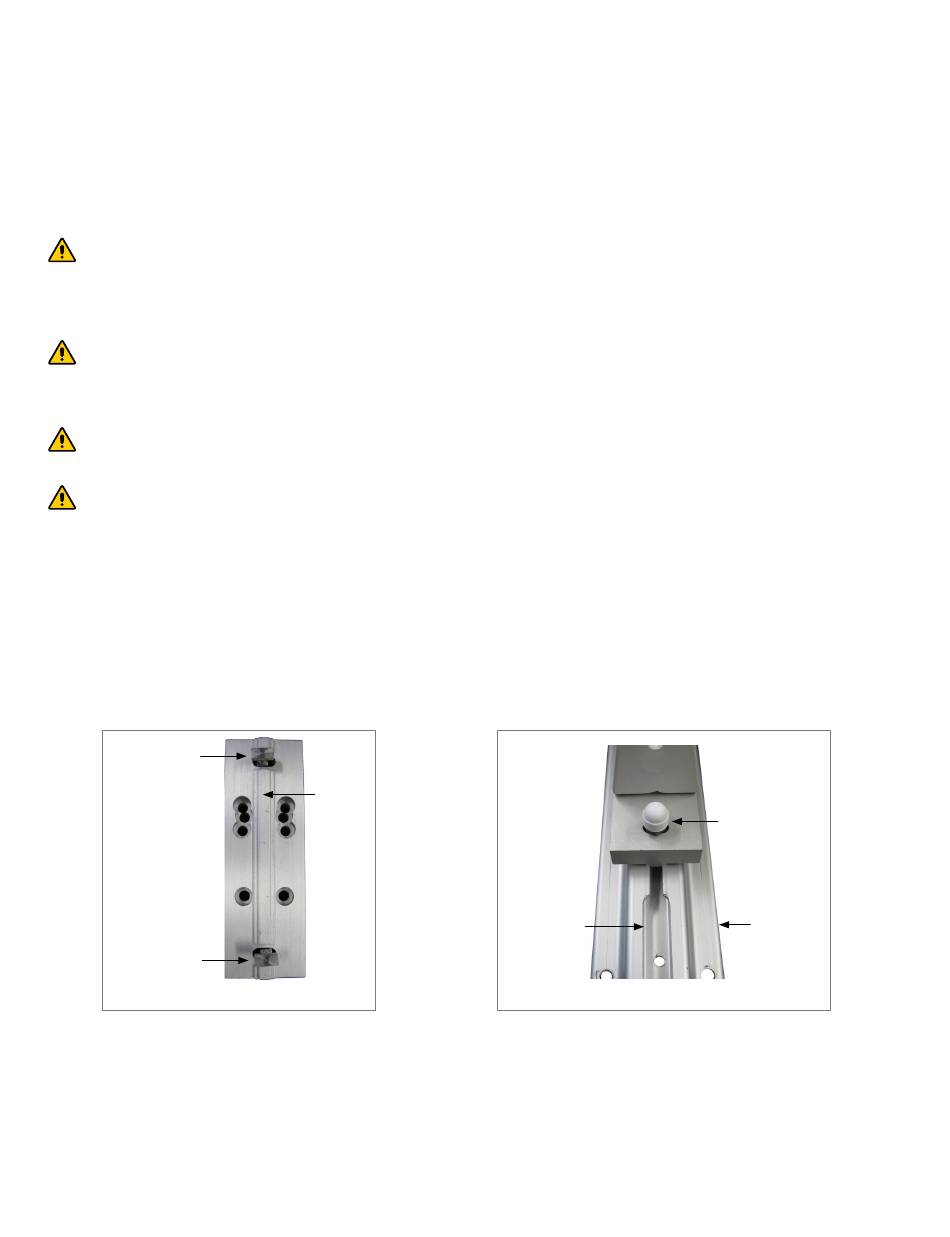

1. Avec le bras AHM à la position verticale la plus élevée, tenez le bas du bras et alignez la tête de la vis supérieure
dans l'ouverture du rail (Figure 1). Assurez-vous que la rainure sur le GTA est alignée avec le rail. Faites glisser
l'adaptateur de montage vers le haut pour que la tête de la vis inférieure s'insère dans l'ouverture du rail.
2. Placez le bras à la hauteur désirée. Serrez les écrous de serrage au haut et au bas de l'adaptateur à l'aide de la clé
réglable ½ po (3,8 cm) (Figure 2). Recouvrez les écrous à l'aide des capuchons de plastique fournis (Figure 2).
Tête de la vis
supérieure
Tête de la vis
inférieure
Figure 1
14
Amico Accessories Inc.
Rainure
Arrière
Ouverture
du rail
Avant
Figure 2
Écrous de
serrage, écrous
de blocage et
capuchons de
plastique
Hill-Rom
Rail
