12. Prise de pression

Pour le raccordement à un capteur de pression, un raccord union droit selon DIN 2353 est
monté sur le corps du compteur.
Le raccord de mesure de la pression est identifié par p
d'un tube en acier de d = 6 mm selon la norme DIN EN 10305-1 (par ex. qualité d'acier E 235).
Attention : ne raccordez pas le raccord union droit à des tubes en acier inoxydable ou à
des tubes en matériaux non ferreux.
Remarque : veuillez utiliser exclusivement des raccords vissés originaux Parker-Ermeto. La
sécurité de fonctionnement n'est garantie que lorsque les matériaux du composant de
fixation et du tube sont compatibles. Nous vous recommandons de faire appel à notre SAV
Elster-Instromet (tél. +49 (0)6134-605-0 / -346) pour toute transformation ou installation
d'appareils supplémentaires.
13. Prises de température

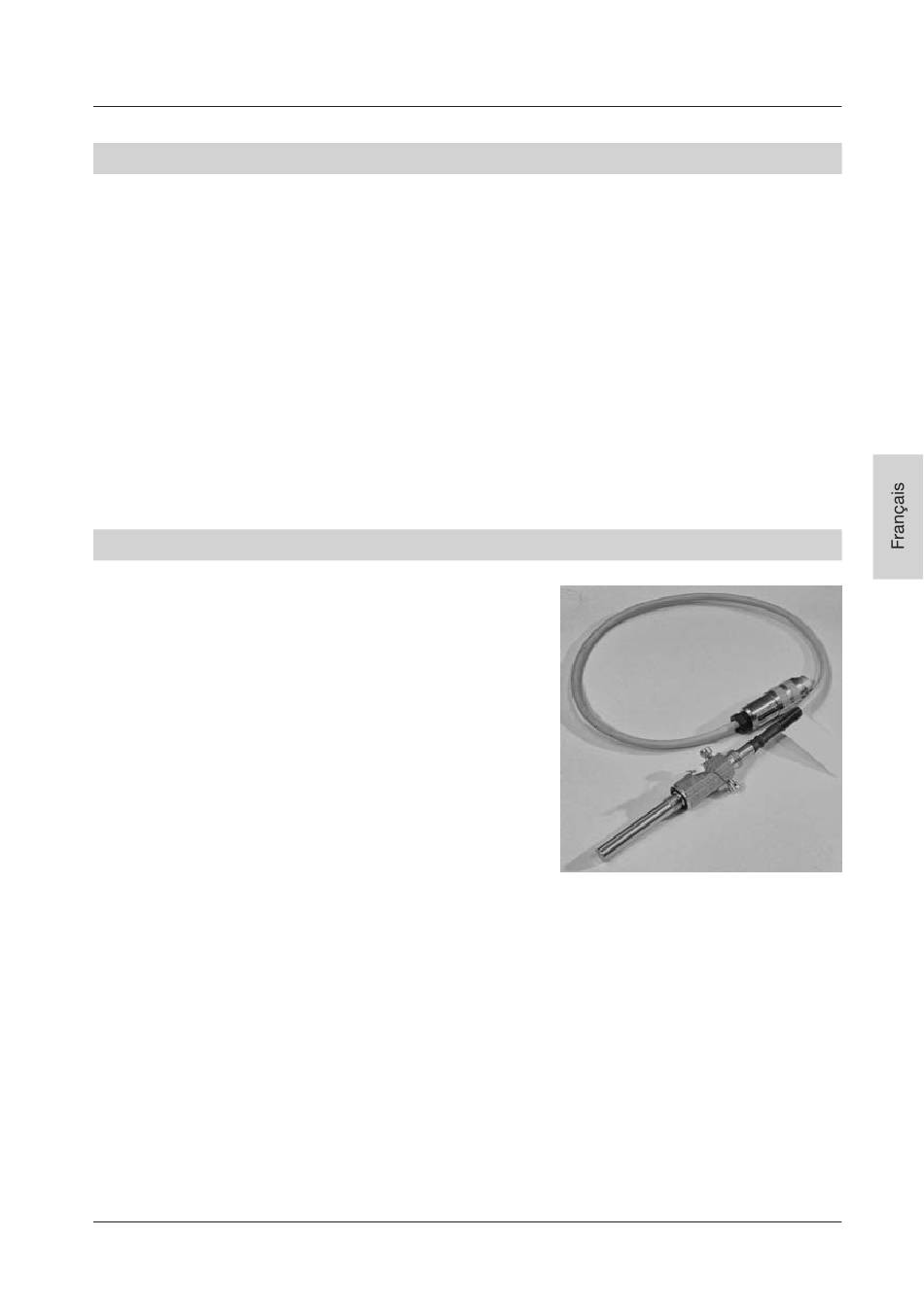

Pour mesurer la température du gaz dans le corps
du compteur, vous pouvez utiliser deux sondes de
température au maximum
o
(série RVG EBL67 n
(série RVG-ST EBL45 n
Veuillez noter que la mesure de température sur les
installations en plein air peut être influencée par la
température ambiante. Pour cette raison, il est
nécessaire d'isoler de manière suffisante les
éléments de mesure à l'extérieur de la conduite
contre les influences de la température ambiante.
Afin d'atteindre une conduction thermique optimale,
vous devez par ailleurs remplir le (les) doigt(s) de gant
avec une pâte ou un fluide thermoconducteur.
Si le corps du compteur ne dispose pas de prises de température, le dispositif de mesure
de la température doit être installé dans la conduite en amont du compteur de gaz à
pistons rotatifs à une distance pouvant atteindre 3 x DN.
