15.

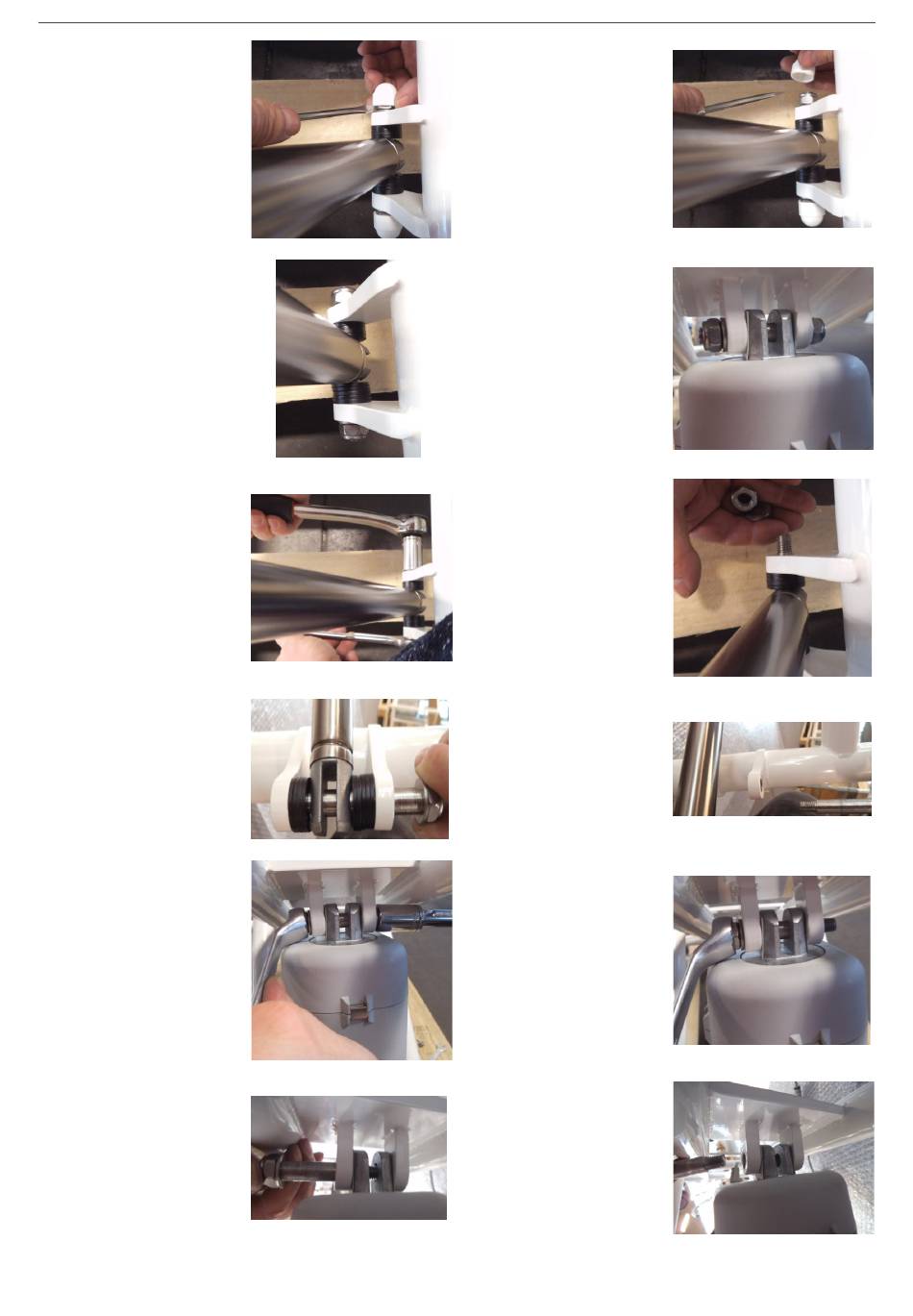

Fig. 5 :
Enlevez les capuchons de
protection des contre-
écrous au moyen du
tournevis à fente
Fig. 7 :
La figure montre les
capuchons de protection
enlevés de la broche du
moteur.
Fig. 9 :
Dévissez et enlevez
l'écrou de sécurité d'un
côté de l'arbre de roue.
Fig. 11 :
Enlevez l'arbre de roue à
la broche du moteur.
Fig. 13 :
Dévissez et enlevez
l'écrou de sécurité de
l'arbre de roue du côté
inférieur du moteur.
Fig. 15 :
Enlevez l'arbre de roue du
côté inférieur du moteur.
Mode d'emploi Sina Comfort
Le montage est effectué dans l'ordre inversé !
Fig. 6 :
La figure montre
l'enlèvement des
capuchons de protection
des contre-écrous.
Fig. 8 :
La figure montre les
capuchons de protection
enlevés du fond du
moteur.
Fig. 10 :
La figure montre l'écrou
de sécurité enlevé de
l'arbre de roue inférieur.
Fig. 12 :
La figure montre l'arbre de
roue enlevé du côté de la
broche du moteur.
Fig. 14 :
La figure montre l'écrou
de sécurité enlevé de
l'arbre de roue supérieur.
Fig. 16 :
La figure montre l'arbre de
roue enlevé du côté du
côté inférieur du moteur.
V2.0F
Instructions de montage
