SYSAM-PCI : 20
CABLAGE D'ENTREE SUR P1

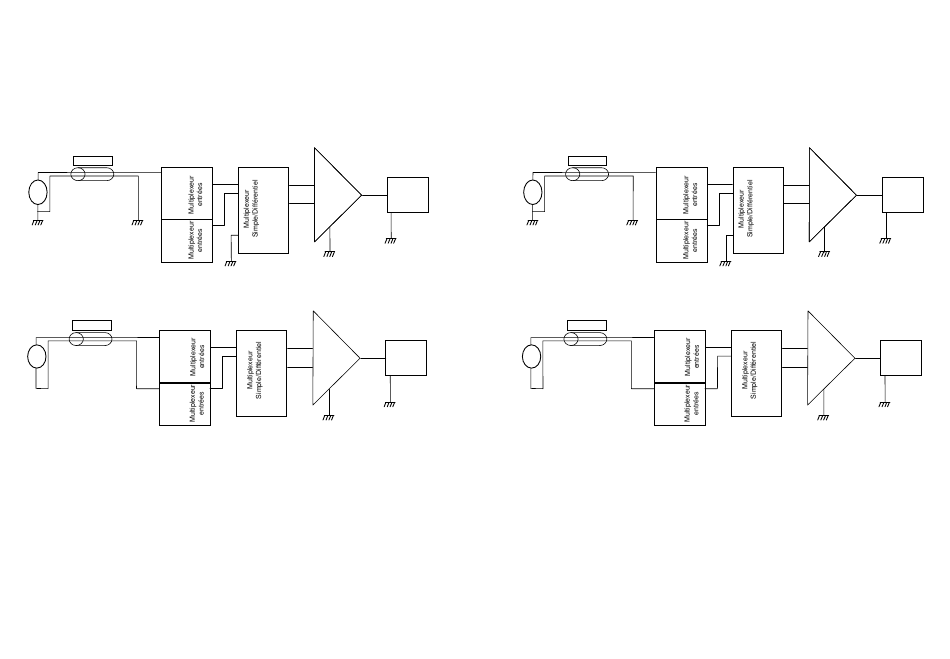

Les schémas ci-après notent la liaison à effectuer entre la source de tension
et l'entrée de la carte. L'utilisation de câbles blindés est préférable surtout en
milieu industriel.
Les voies analogiques non utilisées doivent être reliées à la masse.
Connexion entrée 8 voies simples
Câble blindé
EA0
EA1
e
EA2
~
EA3
AGND
AGND
EA4
EA5
EA6
EA7
Connexion entrée 4 voies différentielles
Câble blindé
EA0
EA1
e
EA2
~
EA3
EA4
EA5
EA6
EA7
PGA
x1
CAN
x2
x4
x10
AGND
AGND
AGND
PGA
x1
CAN
x2
x4
x10
AGND
AGND
