1.- VÉRIFICATIONS À LA RÉCEPTION
À la réception de l'équipement, vérifiez les points suivants :
a) L'équipement correspond aux spécifications de votre commande.
b) L'équipement n'a subi aucun dommage pendant le transport.
c) Effectuez une inspection visuelle externe de l'équipement avant de le connecter.
d) Vérifiez qu'il comprend:
- Un guide d'installation.
- Un connecteur d'extension.
- 4 clips de fixation.

2.- DESCRIPTION DU PRODUIT

Les appareils line-CVM et line-EDS disposent de modules d'extension pour augmenter leurs presta-
tions.
Les modules d'extension disponibles sont les suivants:
 line-M-4IO-R, module d'extension avec 4 entrées numériques et 4 sorties de relais.
 line-M-4IO-T, module d'extension avec 4 entrées numériques et 4 sorties de transistor.
 line-M-4IO-Amodules d'extension avec 4 entrées et 4 sorties analogiques.
 line-M-4IO-RV, module d'extension avec 4 entrées numériques (230 V~) et 4 sorties de relais.
 line-M-EXT-PS, module adaptateur d'alimentation.
 line-M-3G, module d'expansion qui intègre la connectivité 3G aux équipements line-EDS.
 line-M-20I, centralisateur de 20 entrées numériques.
 line-TCPRS1, convertisseur RS-485/RS-232 à TCP/IP.
 line-LM20I-TCP kit, centralisateur de 20 entrées numériques avec convertisseur RS-485/RS-232
à TCP/IP inclus.
 line-LM40I-TCP kit, centralisateur de 40 entrées numériques avec convertisseur RS-485/RS-232
à TCP/IP inclus.
Vous pouvez connecter à chaque appareil line-CVM ou line-EDS jusqu'à 2 modules d'extension direc-
tement du côté droit de l'appareil
(1)
Modules d'extension de type : line-M-4IO-R, line-M-4IO-T, line-M-4IO-RV, line-M-4IO-A et line-TCPRS1�
8
Si vous constatez un problème à la réception, contactez immédiatement le trans-
porteur ou le service après-vente de CIRCUTOR�
.
(1)
line-EDS line-M

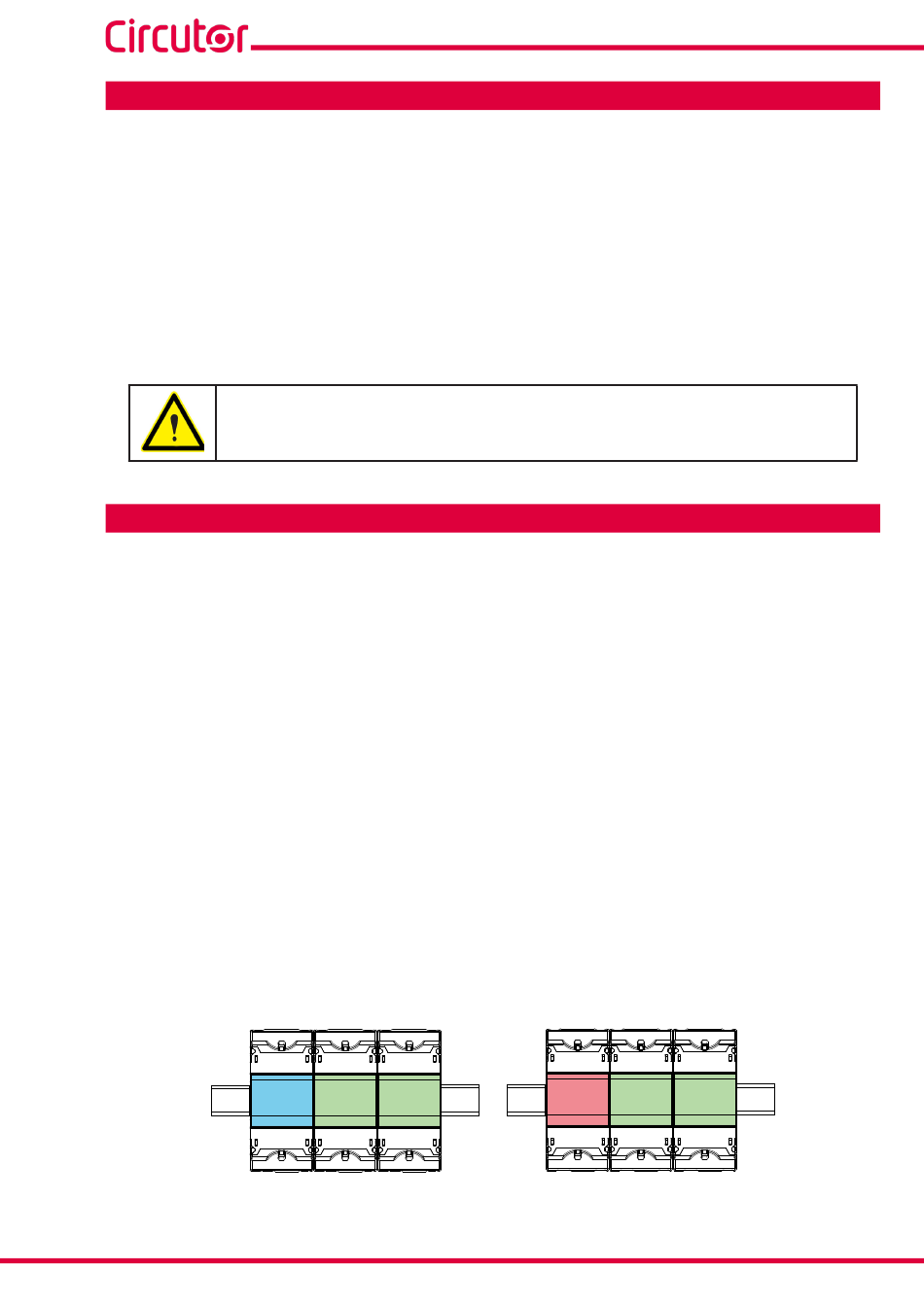

Figure 1: Connexion line-CVM et line-EDS avec modules d'extension�
line-CVM
line-M
line-M line-M
