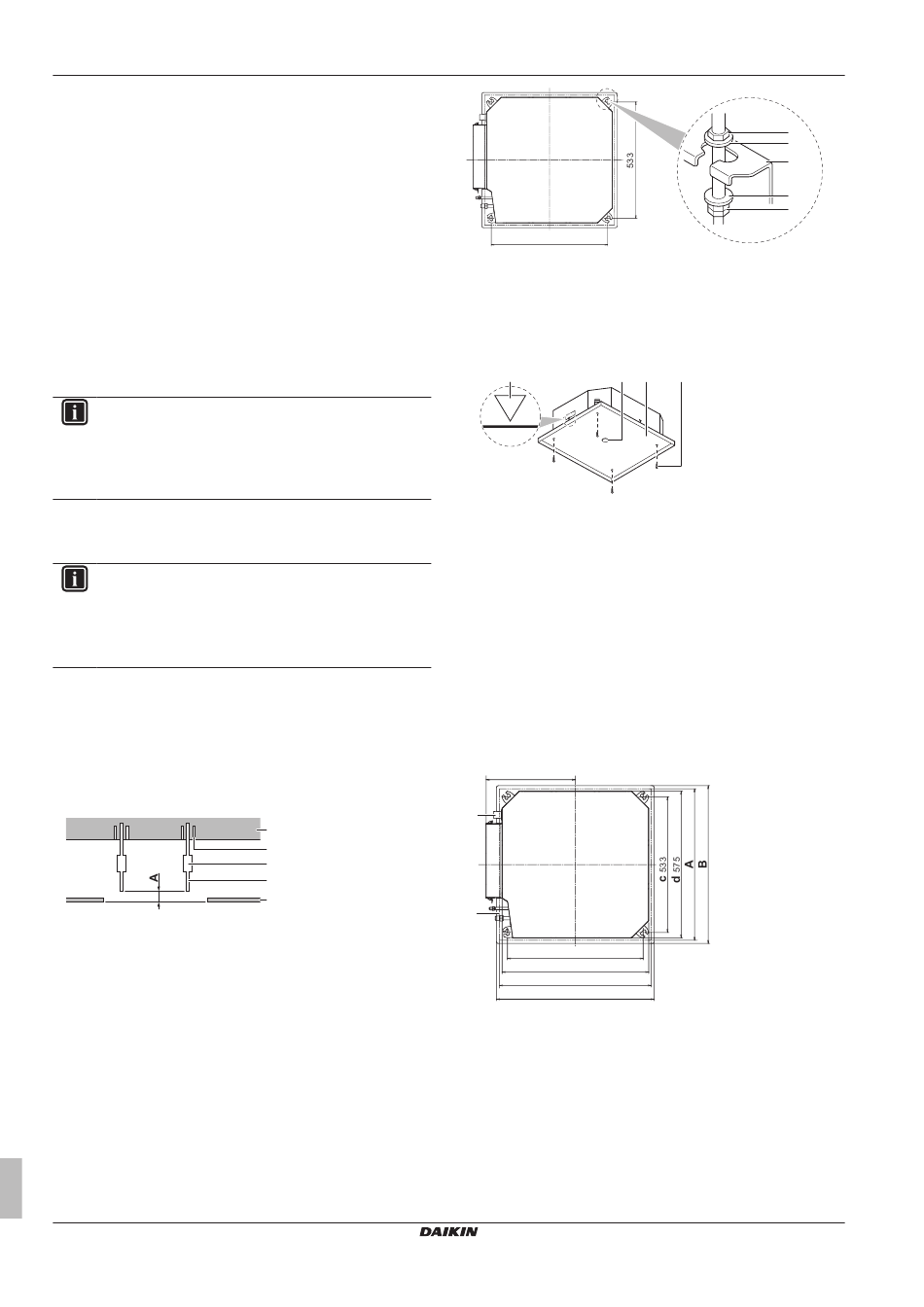

5 Installation

c
Ventilateur d'air
d
Volume statique (exemple: table)
▪ Distance minimum et maximum par rapport au sol:
▪ Minimum: 2,5 m pour éviter tout contact accidentel.
▪ Maximum: Dépend de la direction d'écoulement de l'air et de la
classe de capacité. Assurez-vous également que le réglage sur
place de "Hauteur de plafond" correspond à la situation réelle.
Reportez-vous à Réglages sur place.
5
Installation
5.1
Montage de l'unité intérieure
5.1.1
Précautions de montage de l'unité
intérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
5.1.2
Consignes lors de l'installation de l'unité
intérieure
INFORMATIONS
Equipement
en
option.
l'équipement en option, lisez également le manuel
d'installation de l'équipement en option. Selon le site, il
peut être plus facile d'installer l'équipement en option avant
toute chose.
▪ Panneau décoratif. Posez toujours le panneau décoratif après
avoir installé l'unité.
▪ Résistance du plafond. Vérifiez si le plafond est suffisamment
solide pour résister au poids de l'unité. S'il y a le moindre risque,
renforcez le plafond avant d'installer l'unité.
▪ Pour les plafonds existants, utilisez des ancrages.
▪ Pour les nouveaux plafonds, utilisez des inserts noyés, des
ancrages noyés ou des pièces fournies sur place.
A
50~100 mm
a
Dalle de plafond
b
Ancrage
c
Ecrou long ou tendeur
d
Boulon de suspension
e
Plafond suspendu
▪ Boulons de suspension. Utilisez des boulons de suspension
M8~M10 pour l'installation. Fixez le support de suspension au
boulon de suspension. Veillez à la fixer fermement en utilisant un
écrou et une rondelle au niveau des parties supérieure et
inférieure du support de suspension.
Manuel d'installation et d'utilisation
6
Lors
de
l'installation
de
a
b
c
d
e
533
(mm)
a1
Ecrou (non fourni)
a2
Double écrou (à fournir)
b
Rondelle (accessoires)
c
Support suspendu (fixé sur l'unité)
▪ Gabarit papier pour l'installation (partie supérieure de
l'emballage). Utilisez le gabarit en papier pour déterminer le
positionnement horizontal correct. Il contient les dimensions et
centres nécessaires. Vous pouvez fixer le gabarit papier à l'unité.
a
b
a
Centre de l'unité
b
Centre de l'ouverture au plafond
c
Gabarit papier pour l'installation (partie supérieure de
l'emballage)
d
Vis (accessoires)
▪ Ouverture de plafond et unité:
▪ Assurez-vous que l'ouverture de plafond est dans les limites
suivantes:
Minimum: 585 mm pour pouvoir monter l'unité.
Maximum: 660 mm dans le cas de l'installation avec BYFQ60B
et 595  mm dans le cas de l'installation avec BYFQ60C pour
assurer suffisamment de chevauchement entre le panneau de
décoration et le plafond suspendu. Si l'ouverture de plafond est
plus grande, ajoutez du matériau de plafond supplémentaire.
▪ Assurez-vous
que
l'unité
(suspension) sont centrés dans l'ouverture de plafond.
350
a
b
c
533
d
575
A
B
A
585~660 mm: Dans le cas de l'installation avec BYFQ60B
585~595 mm: Dans le cas de l'installation avec BYFQ60C
B
700 mm: Dans le cas de l'installation avec BYFQ60B
620 mm: Dans le cas de l'installation avec BYFQ60C
a
Tuyauterie d'évacuation
b
Tuyauterie de réfrigérant
c
Pas du support de suspension
d
Unité
a1
b
c
b
a2
c
d
et
ses
supports
suspendus
(mm)
FFA25~60A2VEB
Climatiseurs système Split
4P456960-1 – 2017.03
