4 | Montaggio/Fissaggio

Prima dell'installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori
se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. La lampada è stata progettata in modo da poter essere fissata a un suppor-
to lampada standard per macchine, da 70 mm, già predisposto.Sono disponibili in opzione i seguenti elementi di fissaggio:
Staffa angolare TUBELED_70, V2A, 1 coppia
Supporto lampada TUBELED_70, in alluminio, 1 coppia

5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
L'assegnazione PIN del connettore M12 è la seguente:
Assegnazione pin
PIN 1 = 24V DC
PIN 2 = non assegnato
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = non assegnato
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.

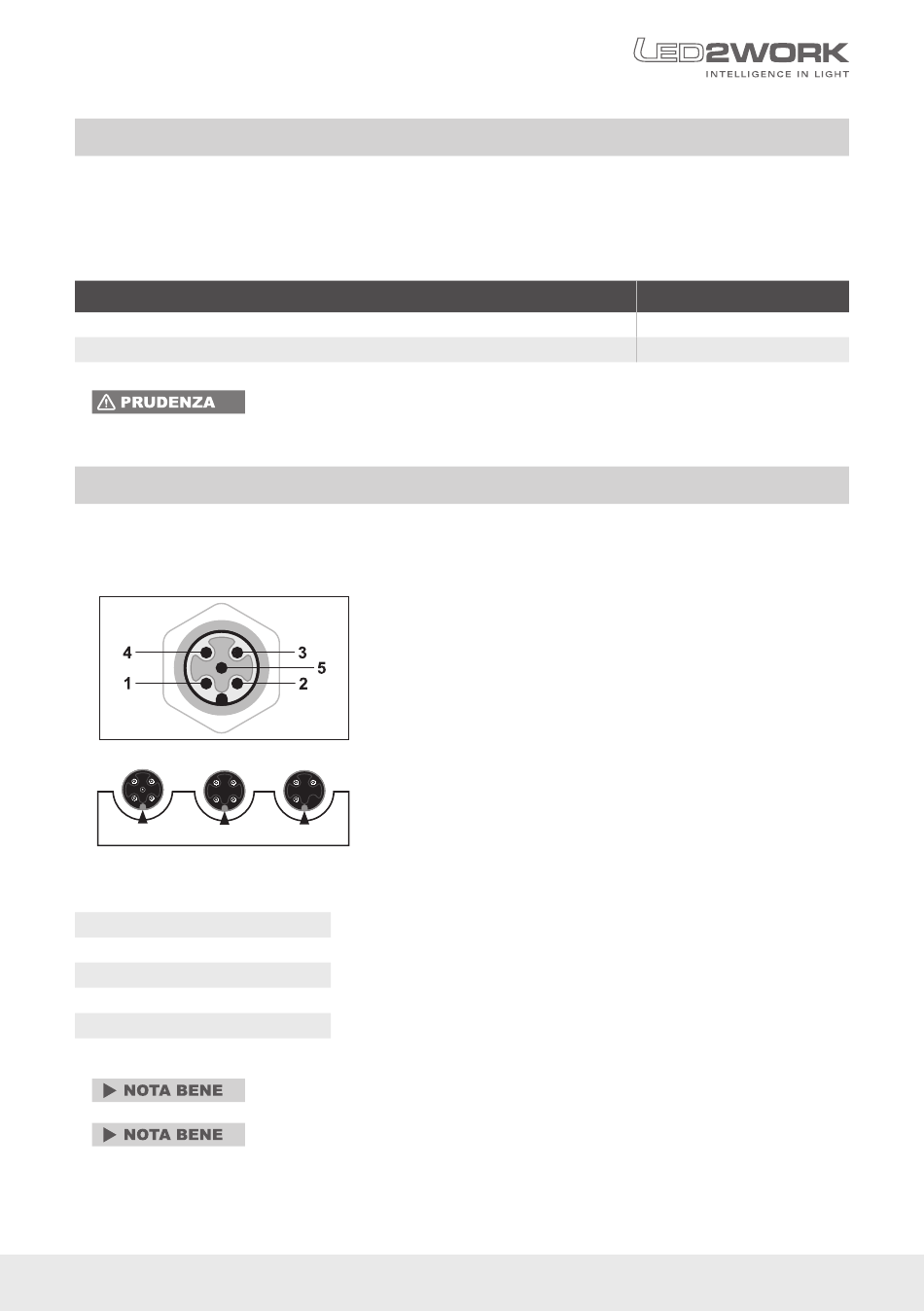

Disegno schematico connettore M12
Possibili varianti del connettore M12
PIN 3 = 0V DC. Ai PIN 1 e 4 può essere assegnata unicamente la tensione 24V DC! Non è
necessaria l'assegnazione contemporanea dei PIN 1 e 4.
La lampada non presenta un interruttore proprio, in quanto solitamente viene accesa e
spenta con interruttori esterni di macchine e impianti.
Cod. art.
210200-01
210200-02
