Généralités et configuration

SMM et contenu de l'emballage

Sélecteur de priorité (A) – Réglage du niveau de
priorité du module.
REMARQUE : LE NIVEAU DE PRIORITÉ DOIT ÊTRE
DIFFÉRENT pour chaque module d'une installation.
La priorité définit l'ordre dans lequel les charges sont
rétablies après un délestage. Le temps de rétablissement
à compter du moment du délestage est de cinq minutes
pour la priorité 1. Chaque priorité après la priorité 1
comporte un délai supplémentaire de 15 secondes après
le temps de rétablissement initial. Voir
Commutateur de verrouillage (B) – Activation ou
désactivation de la fonction de verrouillage. Les positions
du commutateur sont
GENERATOR (verrouiller la charge sur la génératrice) et
LOCKOUT DISABLED (verrouillage désactivé). Voir
Table 2-2.
A
F
4
Table 2-1.
LOCKOUT LOAD
B C D

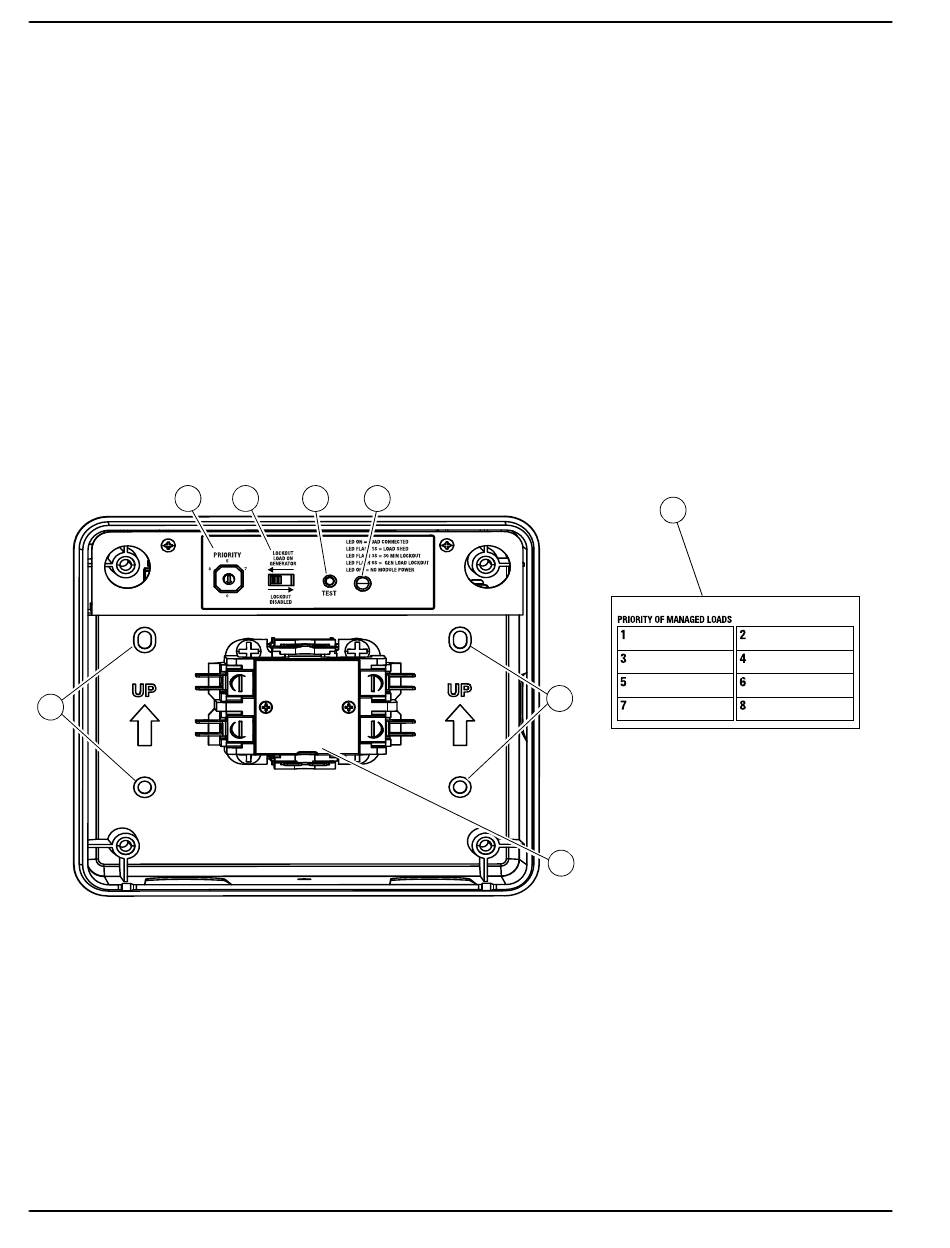

Figure 2-1. Caractéristiques et commandes du SMM
REMARQUE :
déterminé par le réglage du sélecteur de priorité. Voir
Table 2-1.
Bouton d'essai (C) – Coupe la sortie du contacteur
pendant une durée fixée.
Voyant (D) – Indique l'état du module. Voir
Contacteur (E) – Normalement FERMÉ.Si la génératrice
commence à être surchargée, le contacteur s'ouvre pour
séparer la charge de l'alimentation par la génératrice. Le
contacteur s'ouvre également pour séparer la charge de
la génératrice. Voir Raccordements.
Trous de fixation (F) – Les trous de fixation internes du
ON
boîtier permettent un montage discret et solide.
Autocollant de priorité (G) – Prévu pour consigner le
niveau de priorité de chaque module dans l'installation.
Monter sur le tableau électrique.
F
E
Manuel d'installation et d'utilisation du SMM
Le temps de rétablissement
G
est
Table 2-3.
000106
