Fonctions d'arrêt
Pression constante avec fonction d'arrêt
Le but de la fonction d'arrêt consiste à arrêter la
pompe lorsqu'un débit faible ou nul est détecté.
Si un faible débit est détecté, la pompe s'arrête.
Si il n'y a pas débit, la pompe continuera à fonctionner
selon le point de consigne. Voir fig. 24.
Fonctionnement marche/arrêt
Pression d'arrêt
∆H
Pression de
démarrage

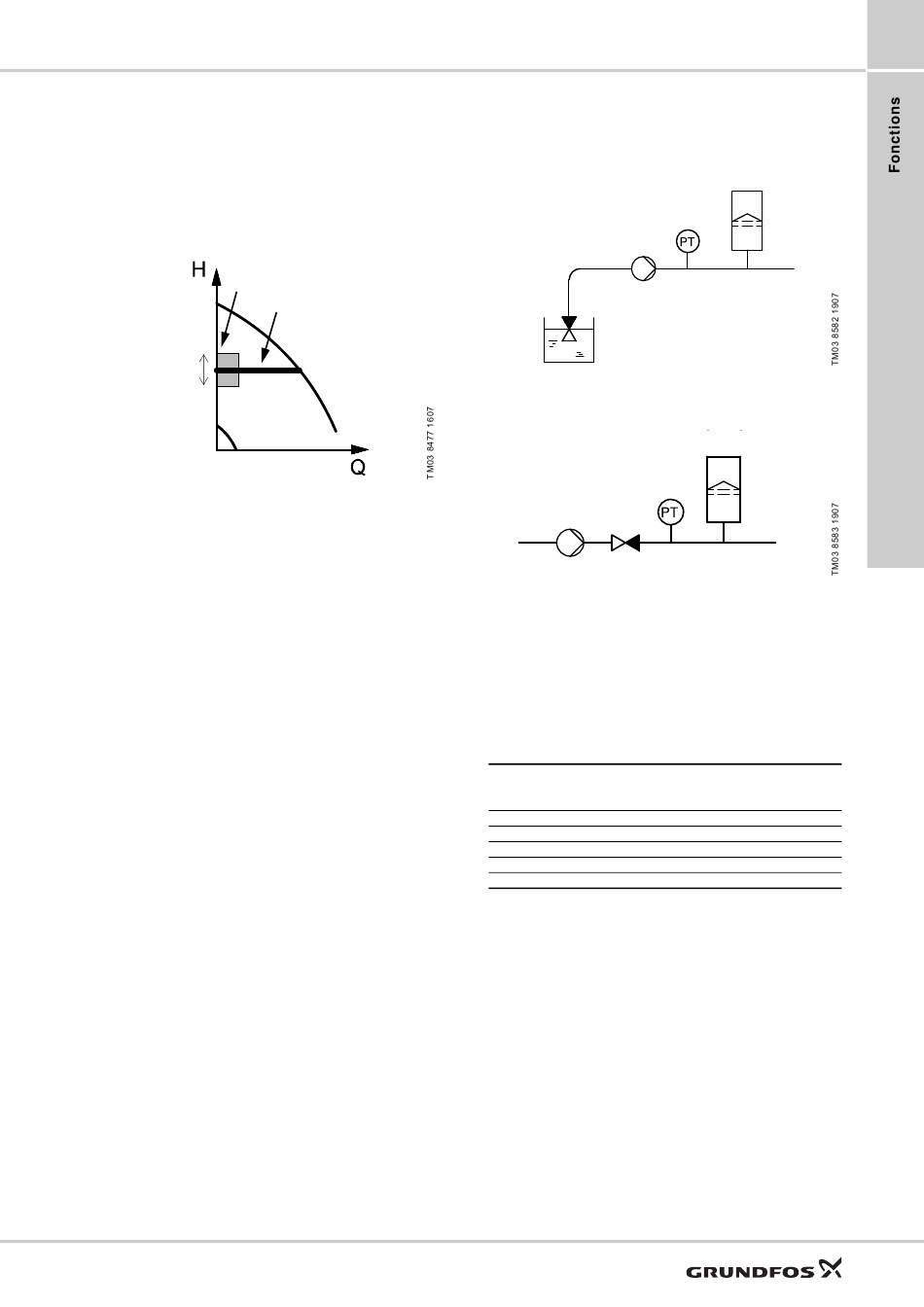

Fig. 24 Pression constante avec fonction arrêt.
Différence entre les pressions de démarrage et
d'arrêt (∆H)
Un bas débit peut être détecté de deux manières :
• par une fonction de détection faible débit intégrée
• par un capteur de débit branché à une entrée digi-
tale.
Fonction de détection d'un faible débit
La fonction de détection faible débit contrôle régulière-
ment le débit en réduisant la vitesse pendant un court
instant. Si le changement de pression est nul ou faible,
cela signifie que le débit est faible.
Détection de faible débit avec fluxostat
Quand un capteur de débit détecte un faible débit,
l'entrée digitale est activée.
Conditions de fonctionnement de la fonction arrêt
Il est uniquement possible d'utiliser la fonction d'arrêt
si l'installation intègre les composants suivants :
• un capteur de pression
• un clapet anti-retour
• un réservoir à membrane.
Fonctionnement continu
Remarque : Le clapet anti-retour doit toujours être ins-
tallé avant le capteur de pression.
Voir figures 25 et 26.
Capteur de pression
Pompe
Clapet anti-retour
Fig. 25 Position du clapet anti-retour et du capteur de
pression dans les installations en aspiration
Réservoir à membrane
Capteur de pression
Pompe
Clapet anti-retour
Fig. 26 Position du clapet anti-retour et du capteur de
pression dans les installations à pression d'entrée
positive
Réservoir à membrane
La fonction arrêt nécessite un réservoir à diaphragme
d'une capacité minimum. Le réservoir doit être installé
le plus près possible de la pompe. La pression de pré-
gonflage doit être 0,7 x point consigne réel.
Capacité recommandée du réservoir à diaphragme:
Débit nominal de la pompe
3
[m /h]
0-6
7-24
25-40
41-70
71-100
Si un réservoir à membrane de la dimension ci-dessus
est installé, le réglage par défaut de H est le bon
réglage. Si le réservoir installé est trop petit, la pompe
démarrera et s'arrêtera trop souvent.
Réservoir à membrane
Capacité du réservoir à
diaphragme
[litres]
8
18
50
120
180
6
23
