Cleanfit CUA451
Endress+Hauser
5.1.2
Raccords process
A
2"
8

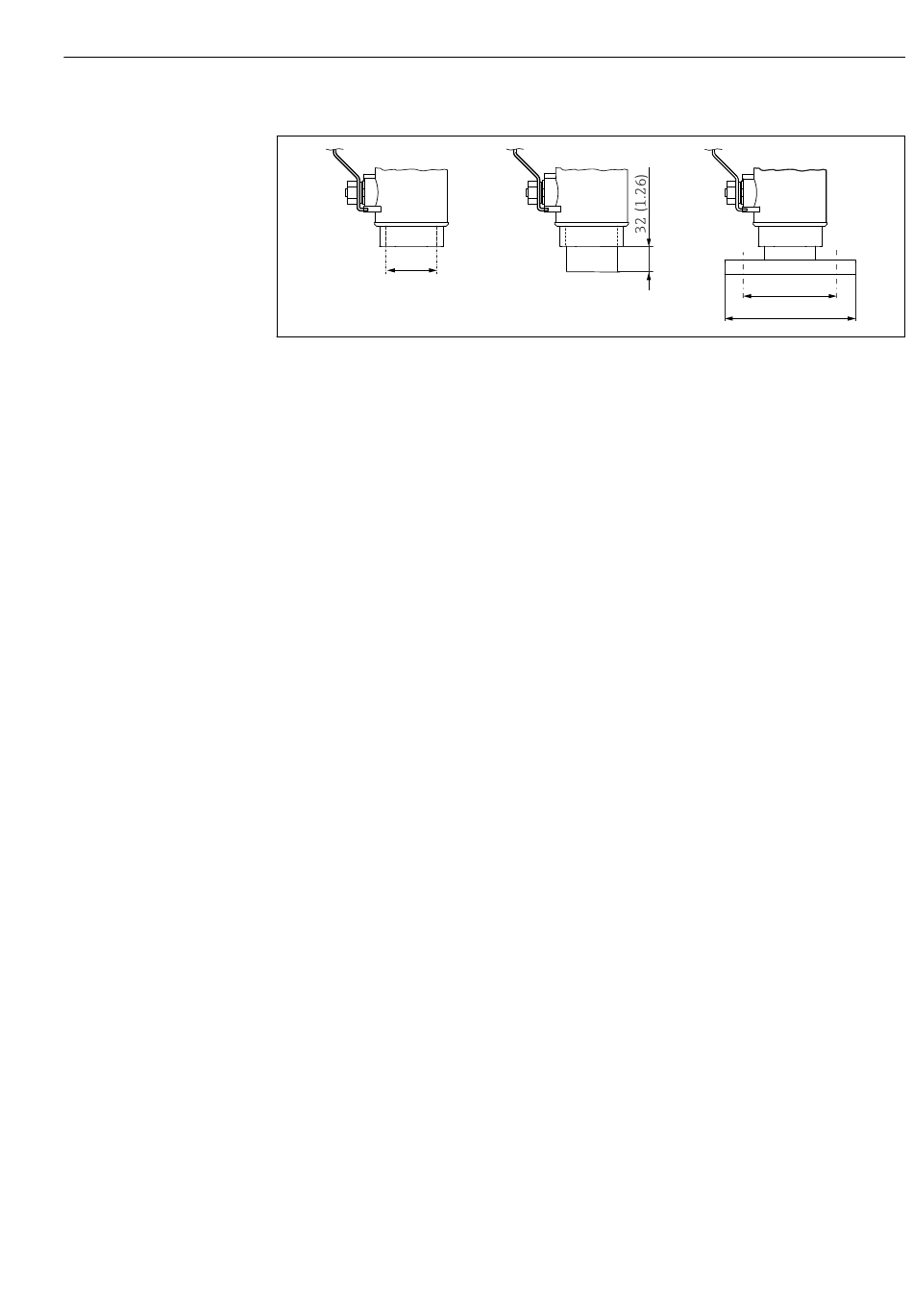

Dimensions des raccords process en mm (in)
A
Taraudage G2"
B
Taraudage G2" avec adaptateur à souder
C
Bride DN 50 / PN 16 (selon EN 1092-1) et bride ANSI 2" / 150 lbs
a
DN 50 : Ø 125 (4.92), ANSI 2" : Ø 120,7 (4.75)
b
DN 50 : Ø 165 (6.50), ANSI 2" : Ø 152,4 (6.00)
B
Montage
C
a
b
A0038650
15
