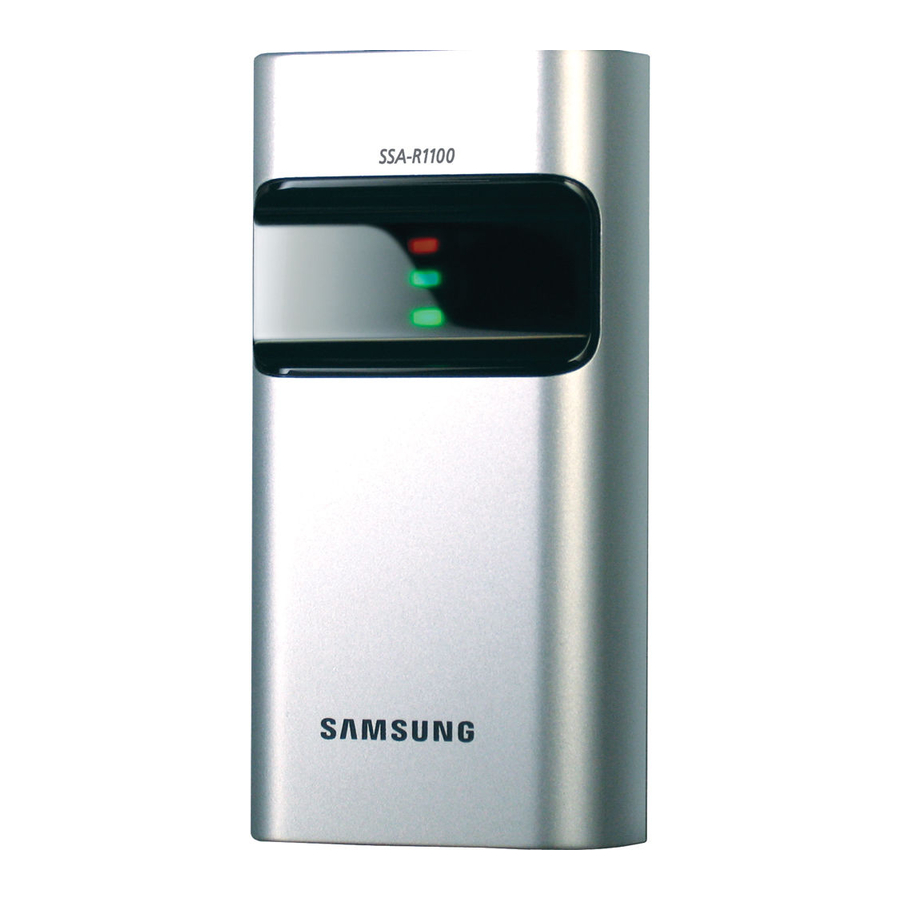

- Page 13 SSA-R1001 SSA-R1101 Guide de prise en main rapide Table des matières Lancement du produit Installation et connexion externe...
-
Page 14: Lancement Du Produit
Lancement du produit CONTENU Vérifi ez si les éléments suivants sont inclus dans l’emballage. Éléments inclus dans l’emballage du SSA-R1001 É Vis 3,5 x 40 mm (x2)) Châssis du Vis 3,5 x 25 mm (x2) Guide de prise en Module LECTEUR Manuel sur CD Tore magnétique... -
Page 15: Éléments Inclus Dans L'emballage Du Ssa-R1101
GUIDE DE PRISE EN MAIN RAPIDE GUIDE DE PRISE EN MAIN RAPIDE Éléments inclus dans l’emballage du SSA-R1101 Vis 3,5 x 40 mm (x2) Châssis du Vis 3,5 x 25 mm (x2) Guide de prise en Module LECTEUR Manuel sur CD Tore magnétique SSA-R1101 Bride d’ancrage en plastique... -
Page 16: D'un Coup D'oeil
D’UN COUP D’OEIL Avant/Arrière _installation et connexion externe _Lancement du produit... - Page 17 GUIDE DE PRISE EN MAIN RAPIDE GUIDE DE PRISE EN MAIN RAPIDE Voyants DEL Affi che l’état de fonctionnement du système à l’aide de voyants rouge et vert. Sonnerie Sonnerie piézoélectrique. Câble de connexion Utilisé pour le branchement de l’alimentation ou du câble E/S. Trou de fi...
-
Page 18: Schéma Des Couleurs De Câble
SCHÉMA DES COULEURS DE CÂBLE Élément Couleur de câble Ligne de signaux Description Rouge CC +12 V CC + 12 V fournis Alimentation Noir Mise à la terre de l’alimentation Bleu Commande sonnerie Port d’entrée de la commande SONNERIE Entrée Jaune Commande DEL Port d’entrée de la commande DEL... -
Page 19: Installation Et Connexion Externe
GUIDE DE PRISE EN MAIN RAPIDE Installation et connexion externe - Montage sur cadre de porte / fi xation au mur INSTALLATION Deux trous 6-32 ou M3 sont percés à une distance Haut verticale de 8,38 cm (3,3”), entre lesquels est pratiqué Trou 6-32 un trou de 1/2”... -
Page 20: Précautions D'installation
PRÉCAUTIONS D’INSTALLATION En cas d’installation sur un mur métallique Si vous installez le lecteur sur un mur métallique, la plage de lectures pourra s’en trouver réduite. Pour éviter ce problème, il est recommandé d’insérer une cale d’espacement entre le mur métallique et le lecteur, tel métallique qu’illustré... - Page 21 GUIDE DE PRISE EN MAIN RAPIDE En cas d’installation de deux lecteurs côte à côte ou à l’avant et à l’arrière Si vous installez deux lecteurs côte à côte ou à l’avant et à l’arrière, la plage de lectures pourra s’en 20 cm trouver réduite.
-
Page 22: Connexion Externe
CONNEXION EXTERNE Schéma de câblage SSA-R1001/SSA-R1101 Entrée de commande sonnerie Bleu RS-232(TX) Mauve Entrée de commande DEL Jaune CONTRÔLEUR ORDINATEUR Sortie de données Wiegand 0 Vert Noir RS-232(GND) Sortie de données Wiegand 1 Blanc Rouge Noir CC +12 V ALIMENTATION... - Page 23 GUIDE DE PRISE EN MAIN RAPIDE Élément Couleur de câble Connectez le courant CC+12 V à la ligne rouge. Module d’alimentation Connectez GND à la ligne noire. Connectez la ligne verte du produit au port d’entrée Wiegand D0 du contrôleur. Connexion Wiegand Connectez la ligne blanche du produit au port d’entrée Wiegand D1 du contrôleur.
