Montage en rack du châssis

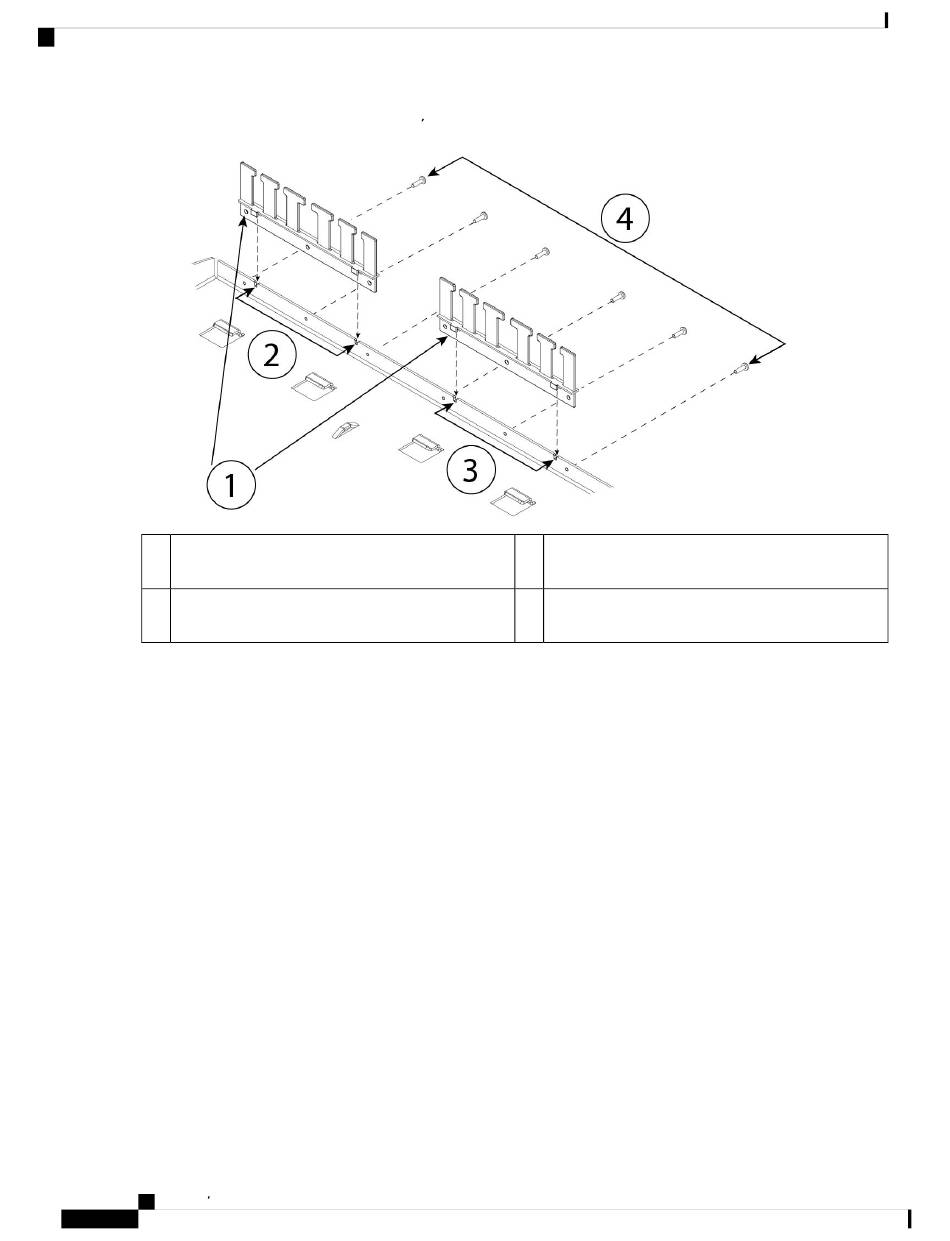

Illustration 28 : Fixer les guides-câbles à la bride de l étagère du rack
1 Deux guides-câbles (numéro de pièce
700-122664-01)
3 Ouvertures de l'étagère pour le guide-câble droit
a) Alignez les guides-câbles sur les ouvertures de la bride de l'étagère du rack (voir la figure ci-dessus).
b) À l'arrière de l'étagère du rack, fixez les guides-câbles gauche et droit à l'aide de six des douze vis cruciformes
M3 de 7 mm (numéro de pièce 48-1921-01).
Remarque
c) Mettez de côté l'étagère du rack. Passez à l'étape 2 pour installer le tiroir coulissant sur le châssis.
La figure de l'étape 8 montre l'étagère du rack sur laquelle on a fixé les guides-câbles.
Étape 2 Placez le châssis à l'envers sur une grande surface de travail stable.
Étape 3
Mettez le tiroir coulissant à l'envers et placez-le sur le châssis. Vous pouvez monter le châssis en installant le panneau
avant ou arrière vers l'avant.
Guide d installation du matériel Cisco Firepower 1010
34
Placez-vous à l'arrière de l'étagère du rack et insérez les vis.
2 Ouvertures de l'étagère pour le guide-câble gauche
4 Six des douze vis cruciformes M3 de 7 mm (numéro
de pièce 48-1921-01)
Montage du châssis
