Montage du châssis
• Support de montage mural (numéro de pièce 700-118506-01)
• Trois vis cruciformes M3 de 6 mm (numéro de pièce 48-0460-01)
• Deux vis cruciformes n° 6 de 1¼ po (numéro de pièce 48-2289-01)
• Un kit d'ancrage mural n° 8 avec vis (numéro de pièce 51-4718-01)
Effectuez les étapes suivantes pour procéder au montage mural de votre châssis.
Étape 1 Choisissez une orientation (panneau de gauche, de droite ou arrière vers le haut) et un emplacement sur le mur pour le
châssis.
Étape 2 Utilisez un crayon, une règle et un niveau pour marquer l'emplacement des deux vis de montage (n° 6 de 1¼ po). Vous
pouvez utiliser le support de montage mural pour marquer les trous du haut ou latéraux.

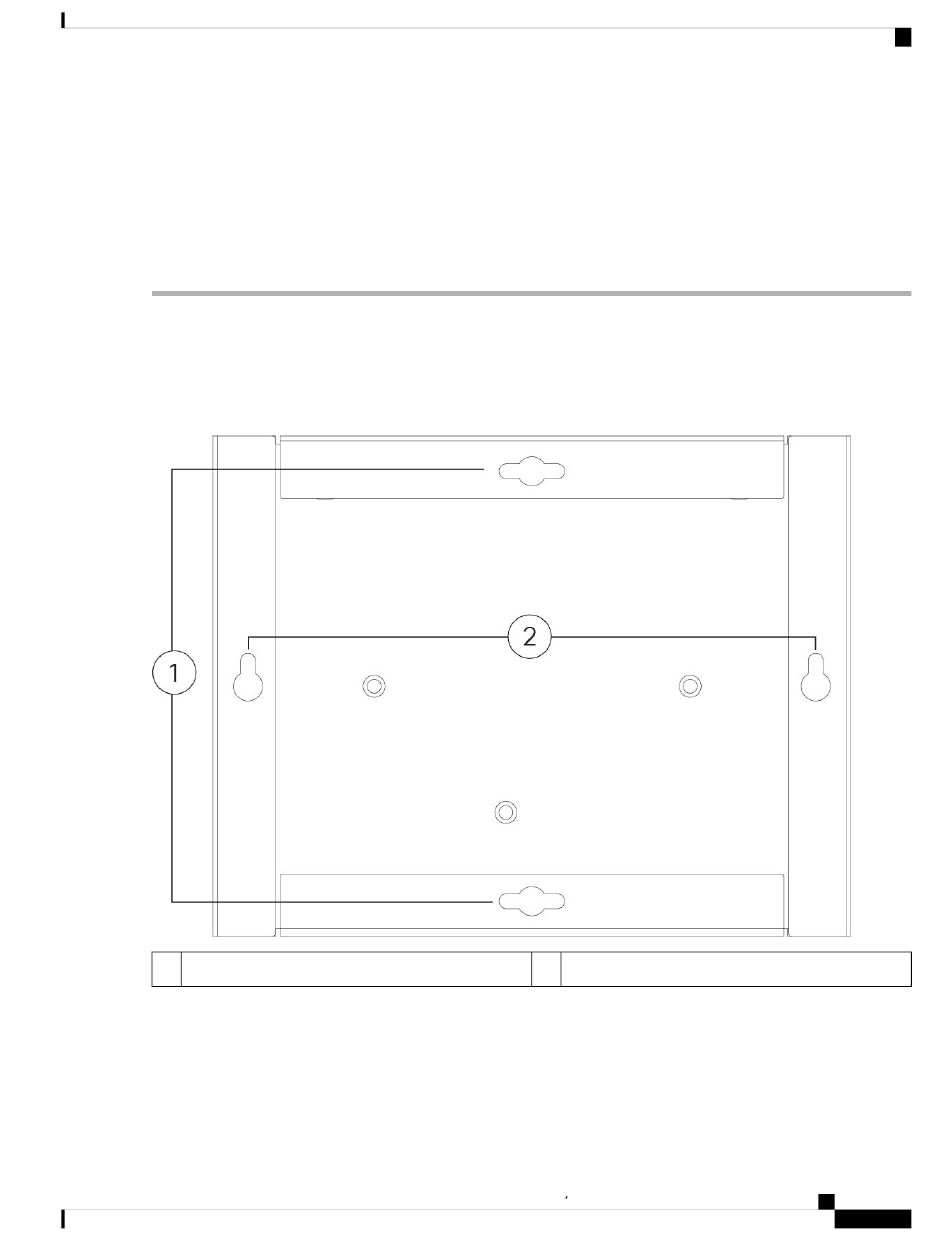

Illustration 26 : Support de montage mural
1 Montage horizontal
Étape 3 Fixez le support de montage mural au châssis à l'aide des trois vis cruciformes M3 de 6 mm.
2 Montage vertical
Guide d installation du matériel Cisco Firepower 1010
Montage mural du châssis
