REMARQUE
La pression d'eau indiquée sur le manomètre variera en
fonction de la température d'eau (pression supérieure à
une température d'eau supérieure).
Toutefois, la pression d'eau doit toujours rester au-dessus
de 1 bar pour éviter la pénétration d'air dans le circuit.
7.3.3
Remplissage du ballon d'eau chaude
sanitaire
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
7.3.4
Isolation de la tuyauterie d'eau
La tuyauterie du circuit d'eau doit être isolée pour empêcher toute
condensation pendant le rafraîchissement et toute réduction de la
capacité de chauffage et de rafraîchissement.
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'étanchéité doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du joint d'étanchéité.
7.4
Raccordement du câblage électrique
DANGER: RISQUE D'ÉLECTROCUTION
INFORMATIONS
Pour plus d'informations concernant la légende et
l'emplacement du schéma de câblage de l'unité, reportez-
vous à la section "14.5 Schéma de câblage" à la
page 74.
AVERTISSEMENT
Utilisez
toujours
un
l'alimentation électrique.
7.4.1
À propos de la conformité électrique
Uniquement pour les modèles ERLQ006CAV3+ERLQ008CAV3
Équipement conforme à la norme EN/IEC 61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
Disposition
Câbles possibles (selon le type d'unité et les options installées)
a
▪ Interface utilisateur
Basse tension
▪ Thermistance du ballon d'eau chaude sanitaire (option)
▪ Entrées numériques de consommation électrique (à fournir)
▪ Capteur de température ambiante extérieure (option)
▪ Capteur de température ambiante intérieure (option)
▪ Compteurs d'électricité (à fournir)
b
▪ Câble d'interconnexion
Alimentation
électrique
▪ Alimentation électrique à tarif normal
haute tension
▪ Alimentation électrique à tarif préférentiel
▪ Alimentation électrique du chauffage d'appoint
▪ Alimentation électrique du cordon chauffant (option)
▪ Alimentation électrique pour le booster ECS (vers l'unité intérieure)
▪ Alimentation électrique pour le booster ECS et la protection thermique (à partir de l'unité intérieure)
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - basse température Bibloc
4P313776-1C – 2012.11
câble
multiconducteur
pour
Uniquement pour les unités intérieures
Voir "7.4.4 Raccordement de l'alimentation électrique du chauffage
d'appoint" à la page 30.
7.4.2
Raccordement du câblage électrique sur
l'unité intérieure
1 Pour ouvrir l'unité intérieure, reportez-vous à la section
"7.1.1 Ouverture de l'unité intérieure" à la page 26.
2 Le câblage doit entrer dans l'unité par le bas.

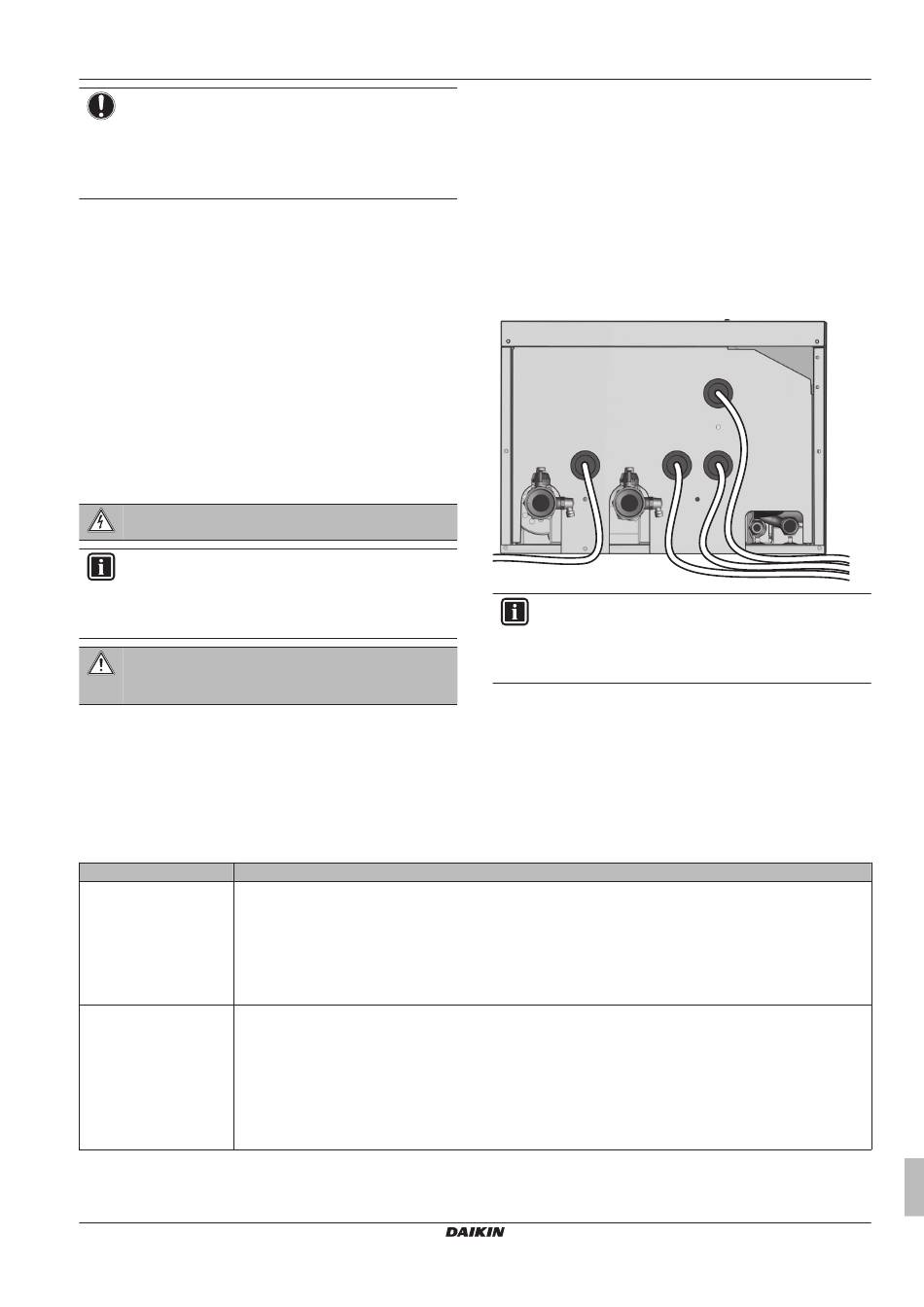

3 Le câblage doit être disposé comme suit dans l'unité:
a
a
INFORMATIONS
Lors de la mise en place de câbles supplémentaires ou en
option, prévoyez une longueur de câble suffisante. Cela
permettra de retirer/repositionner le coffret électrique et
d'accéder aux autres composants lors d'un entretien.
7 Installation
b
b
c
c
c
c
Guide de référence installateur
29
