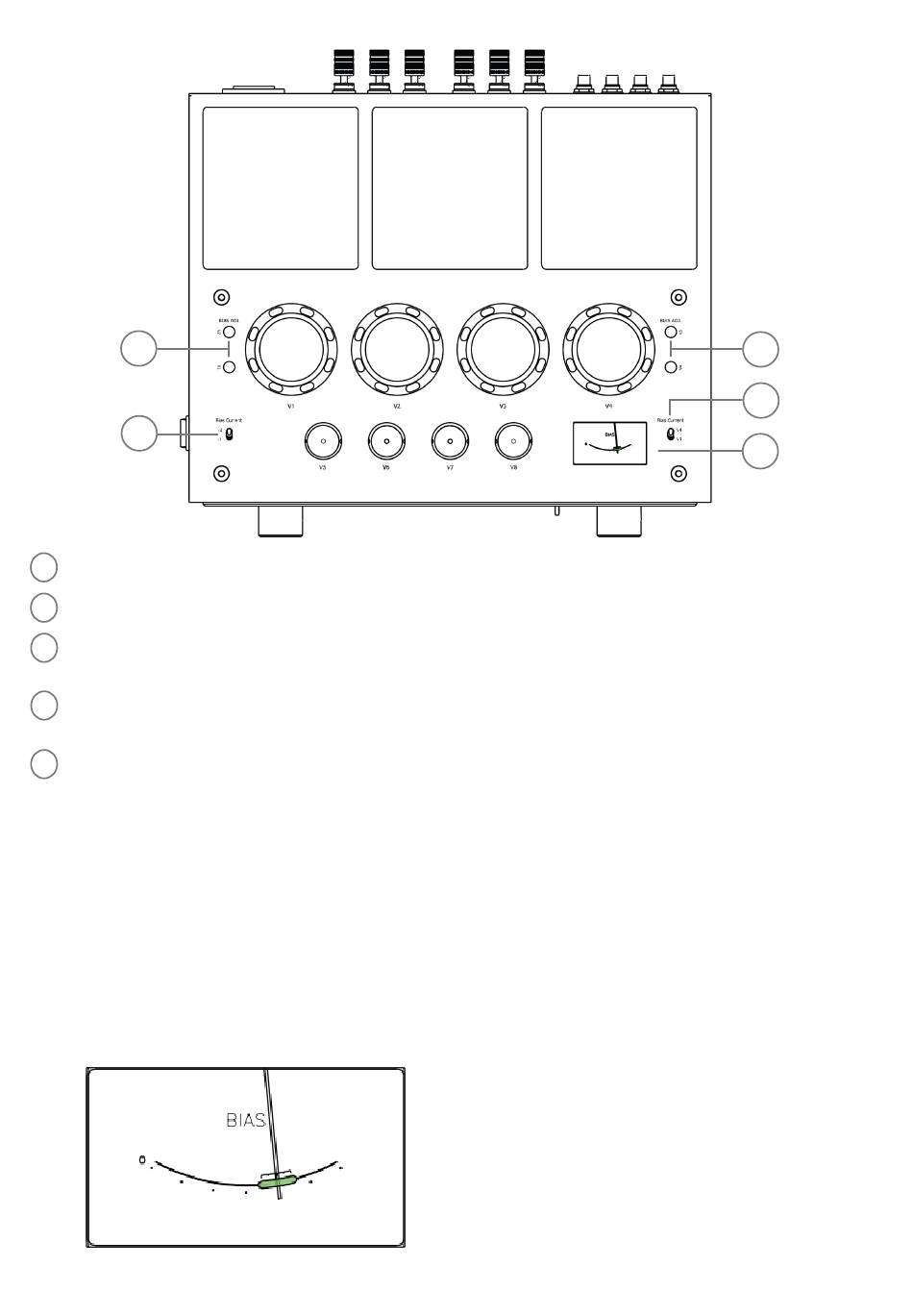

Vue de haut
1
3
1
BIAS ADJ. : Vis d'ajustement du Bias pour les tubes V1 et V2.
2
BIAS ADJ. : Vis d'ajustement du Bias pour les tubes V3 et V4.
3
Bias Current : Permet de visualiser le Bias sur l'ampèremètre du tube V1, lorsqu'on baisse la petite manette et du
tube V2 lorsqu'on remonte la manette.
4
Bias Current : Permet de visualiser le Bias sur l'ampèremètre du tube V3, lorsqu'on baisse la petite manette et du
tube V4 lorsqu'on remonte la manette.
5
Ampèremètre : Permet de régler le courrant de polarisation du tube (Bias).
Ajustement du Bias pour les tubes EL34
Allumez l'amplificateur et attendez environ dix minutes.
ATTENTION : Lors des réglages, veillez à ne pas vous bruler avec les tubes qui sont très chauds.
Sélectionnez le tube que vous désirez régler (du V1 au V4) puis, positionnez la manette de Bias Current
correspondante et ajustez avec un petit tournevis le bias du tube.
Utilisez l'ampèremètre et assurez vous que l'aiguille se situe bien dans la zone indiquée ia=35mA sur ce schéma
(ci-dessous). Ajuster l'aiguille à la mi parmi les trois points noirs sur l'ampèremètre.
8
l
l
l
L'ajustement du courant doit être le même pour les 4 tubes
afin d'obtenir un rendu sonore optimal de l'amplificateur.
Si vous avez des questions, veuillez contacter un service
de maintenance local ou votre distributeur local.
V1 à V4 :
Tubes EL34
V5 et V8 :
Tubes 12AU7
V6 et V7 :
Tubes 12AX7
2
l
l
4
l
5
l
