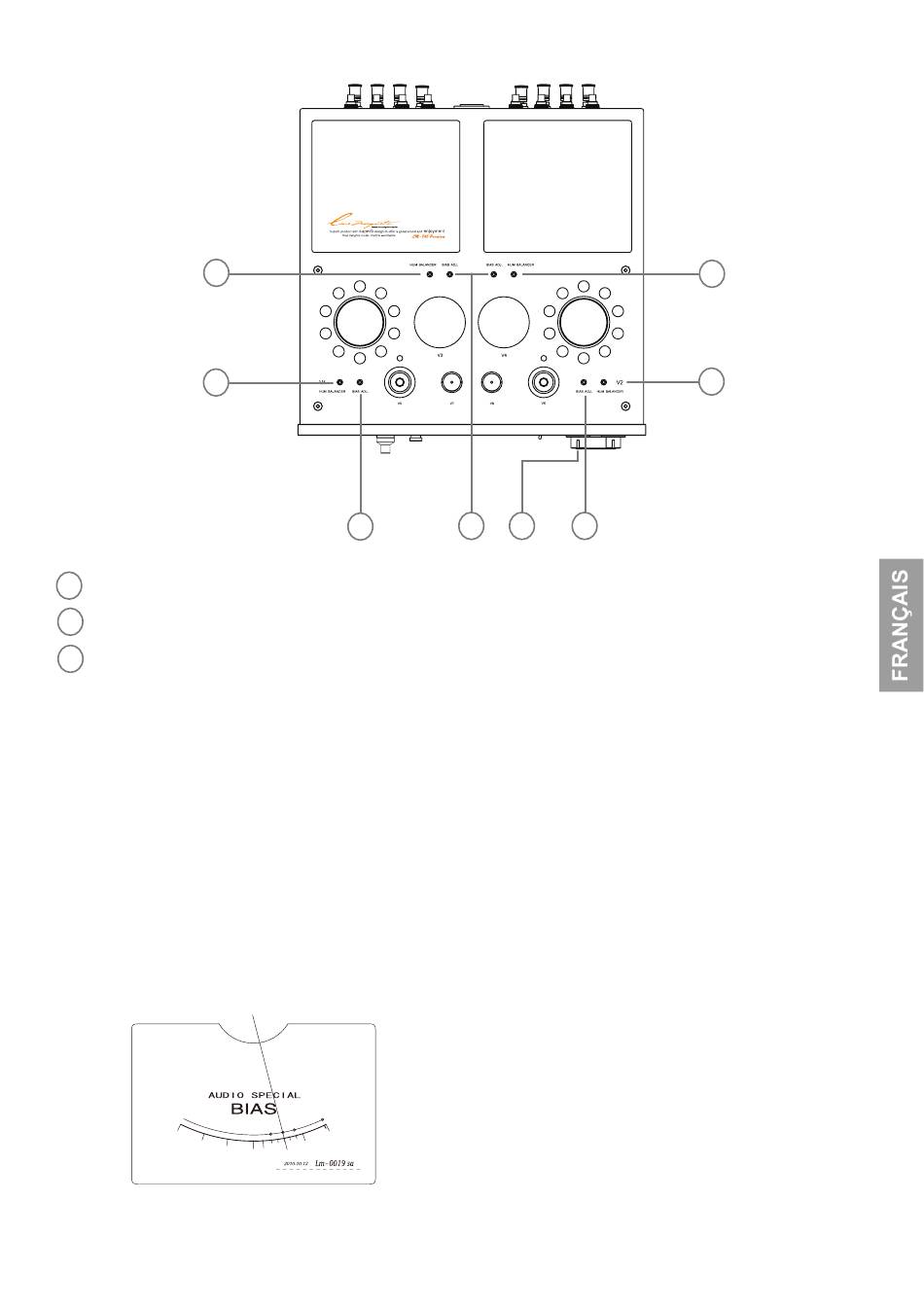

Vue de haut
V1 et V2 :
845 tubes
V3 et V4 :
400B tubes
V5 et V6 :
1
310A tubes
V7 et V8 :
12AX7 tubes
1
1
HUM BALANCED : Vis de réglage vous permettant d'optimiser, à l'oreille, le rapport signal/bruit des tubes V1 à V4.
2
BIAS ADJ. : Vis d'ajustement du Bias pour les tubes V1 à V4.
3
BIAS CURRENT : Permet de visualiser le Bias sur le vumètre des tubes V1 et V2, lorsqu'on baisse la petite manette
et des tubes V3 et V4 lorsque l'on remonte la manette.
Ajustement du Bias pour les tubes 845 et 300B
Allumez l'amplificateur et attendez environ dix minutes.
ATTENTION : Lors des réglages, veillez à ne pas vous bruler avec les tubes qui sont très chauds.
Sélectionnez le tube que vous désirez régler (du V1 et V2 ou V3 et V4) puis, positionnez la manette de Bias Current
correspondante et ajustez avec un petit tournevis le bias du tube. Assurez-vous que le niveau de Bias soit le même pour
les 2 tubes (V1 et V2 ainsi que pour les tubes V3 et V4).
Utilisez l'ampèremètre et assurez vous que l'aiguille se situe bien dans la zone indiquée ia=70mA sur le schéma
(ci-dessous).
2
2
3
L'ajustement du courant doit être le même pour les 2 tubes
afin d'obtenir un rendu sonore optimal de l'amplificateur.
Si vous avez des questions, veuillez contacter un service
de maintenance local ou votre distributeur local.
1
1
2
9
