Typologie des risques
Ann. 1
1.3.7
Risques mécaniques dus au mouvement du vantail (voir références figure 1).
1.3.8
1.4
ATTENTION – Si la porte / portail n'est utilisée qu'avec des commandes «homme mort» (dans le respect des
qualités requises par la norme EN 12453), il n'est pas nécessaire de protéger les points de danger listés ci-
dessous.
ATTENTION – Si l'on installe des dispositifs de protection (conformes à la norme EN 12978) empêchant en toute
circonstance le contact entre le vantail en mouvement et les personnes (par exemple des barrières
photoélectriques, des capteurs de présence) il n'est pas nécessaire d'effectuer la mesure des forces
opérationnelles.

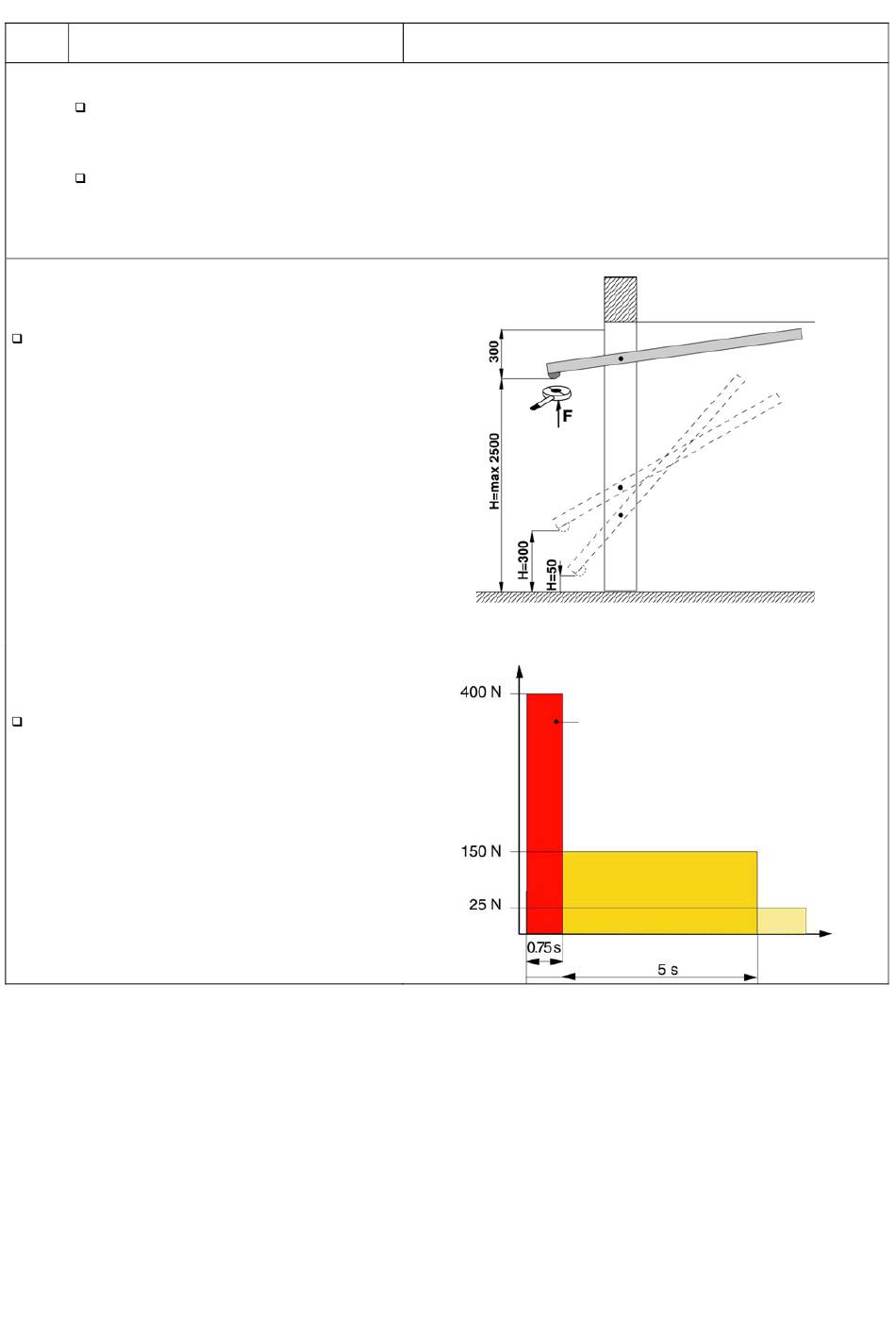

[3] Impact et écrasement sur le bord inférieur de
fermeture (figure 1, risque A).
Mesurer les forces de fermeture (en utilisant
l'instrument spécifié dans la norme EN 12445)
comme l'indique la figure.
Vérifier que les valeurs mesurées par cet
instrument sont inférieures aux valeurs indiquées
dans le graphique.
Effectuer les mesures dans les points suivants:
L = 200 mm des bords latéraux et à moitié;
H = 50 mm,
300 mm
et à l'ouverture max. du vantail moins
300 mm (max 2500 mm).
NOTA : La mesure doit être répétée trois fois dans
chacun des points et il faudra retenir la valeur
moyenne.
Le graphique indique les valeurs max des forces
opérationnelles dynamiques, statiques et résiduelles,
suivant les différentes positions du vantail.
Si les valeurs des forces sont supérieures, installer
un dispositif de protection conforme à la norme EN
12978 (par exemple un bord sensible) et répéter la
mesure
NOTA : La force dynamique peut être réduite en
baissant par exemple la vitesse du vantail ou en
utilisant un bord sensible à déformation élastique
élevée.
GI.BI.DI. BENELUX NV
Tel. 015-71 53 43 Fax 015-71 53 44
Critères d'évaluation et solutions à adopter
(Cocher la case correspondant à la solution adoptée)
Force
Force dynamique
IMPACT
Force statique
ÉCRASEMENT
- 3 -
Temps
