en connexion avec la torche. Par souci de simplification et d'uniformité, dans ce manuel, nous nous ré-
férons à ce procédé par le terme TIG (Tungsten Inert Gas).
Ce procédé peut être utilisé pour effectuer des soudures propres et exactes sur tout type de métaux en
respectant leur composition physico-chimique. Grâce à cette caractéristique, la soudure TIG représente
l'unique méthode apte pour unir certains métaux.
En raison de des caractéristiques inhérentes au procédé TIG, il faut respecter des spécifications bien pré-
cises lorsqu'on envisage le soudage. Les soudeurs TIG sont conçus et construits en tenant compte de
ces dispositions. S'ils sont correctement installés, utilisés et entretenus, ils peuvent fournir un service sa-
tisfaisant et de longue durée en créant des soudures correctes et propres.
La torche TIG est directement connectée à la sortie de la machine de soudage et elle comprend le
contrôle manuel du gaz. L'amorçage est rendu plus facile grâce aux caractéristiques du générateur
Il est fréquent que l'amorçage de l'arc soit obtenu au moyen d'un dispositif défini à haute fréquence (HF)
qui génère des impulsions de haute tension (kV). Par contre la sortie par frottement ne prévoit pas de
« haute fréquence », mais une situation momentanée de court circuit ; lorsque l'on lève l'électrode, l'arc
s'établit et le courant se transfère à la valeur précédente envisagée.
SCHÉMA DE SOUDAGE TIG
1 - Respecter les indications antérieures se référant à la préparation et à l'installation.
2 - Brancher el câble masse à la prise positive + de la machine de soudage.
3 - Brancher la torche à la prise négative – de la machine de soudage.
4 - Brancher la bombonne de gaz (argon) au dispositif dans la torche TIG.
5 - Procéder au soudage en réglant l'intensité au moyen du potentiomètre.
GAZ DE PROTECTION SOUDAGE TIG
Le gaz de protection normalement utilisé est l'argon pur en quantité variable selon le courant employé
(4-8 7/min.)
Le procédé TIG est indiqué pour le soudage des aciers (autant pour le carbone que pour les alliages).
Il permet une soudure à l'aspect optimal qui est souvent utilisée pour la première passe sur les tubes.
Avant chaque soudure, il faut effectuer une préparation soigneuse et un nettoyage scrupuleux des bords.
CHOIX DES ÉLECTRODES POUR LE SOUDAGE TIG
Les électrodes normalement utilisées sont en tungstène avec des additions de Thorium (couleur rouge).
Voici un tableau orientatif des diamètres et des intensités correspondantes.
PRÉPARATION D'ÉLECTRODES POUR SOUDAGE TIG

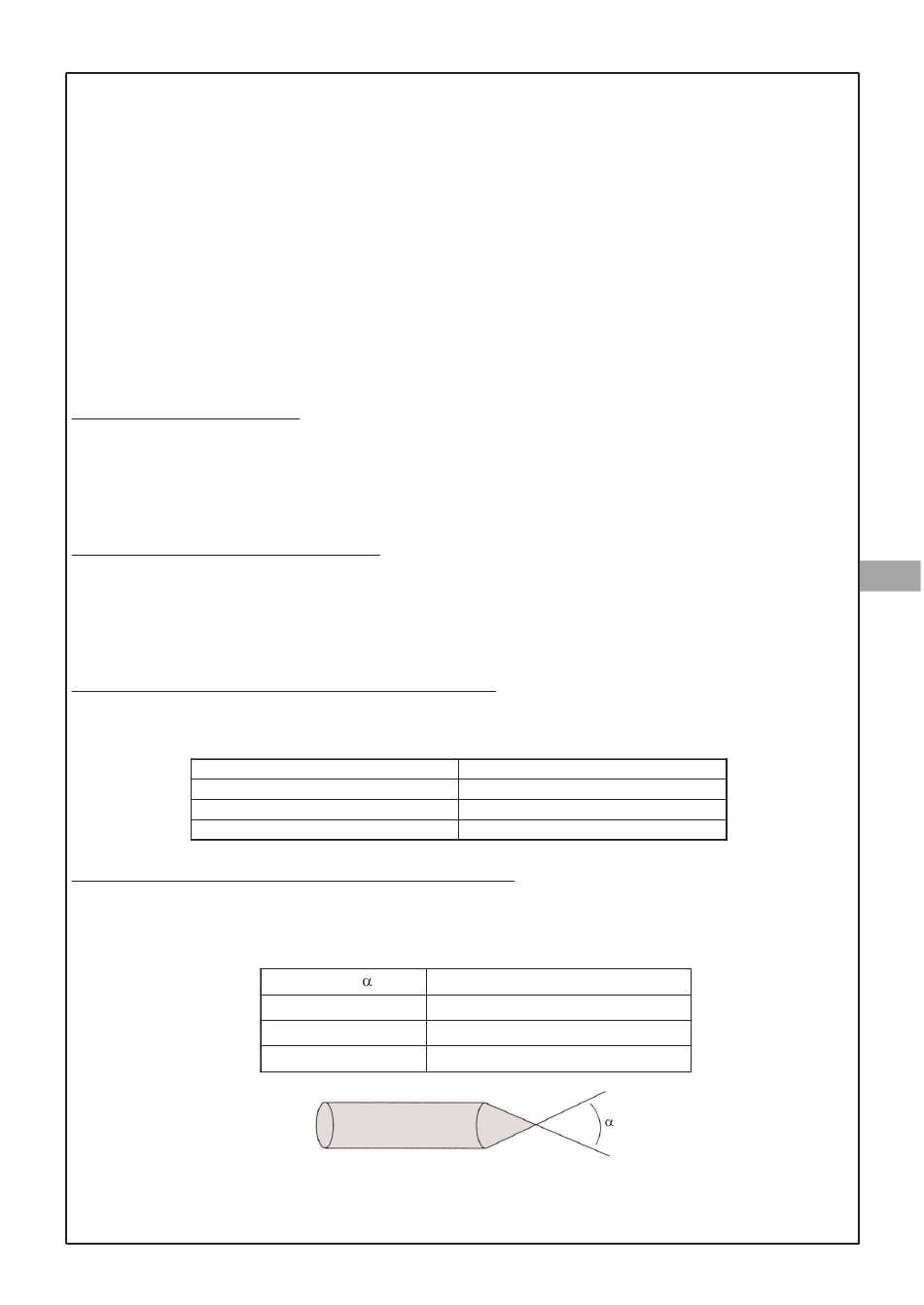

Tout comme nous l'indiquons dans le dessin ci-dessous, il faut prêter une attention toute particulière à
la préparation de la pointe de l'électrode.
L'angle a varie avec le courant de soudage ; le tableau ci-dessous vous conseille sur sa valeur :
SOLTER
SOLDADURA S.L.
Électrode (mm)
1,6
2
2,4
Angle ( )
30
60-90
90-120
INVERTER
Courant de soudage (A)
5-35
30-100
100-160
Courant de soudage (A)
5-30
30-120
120-160
5
