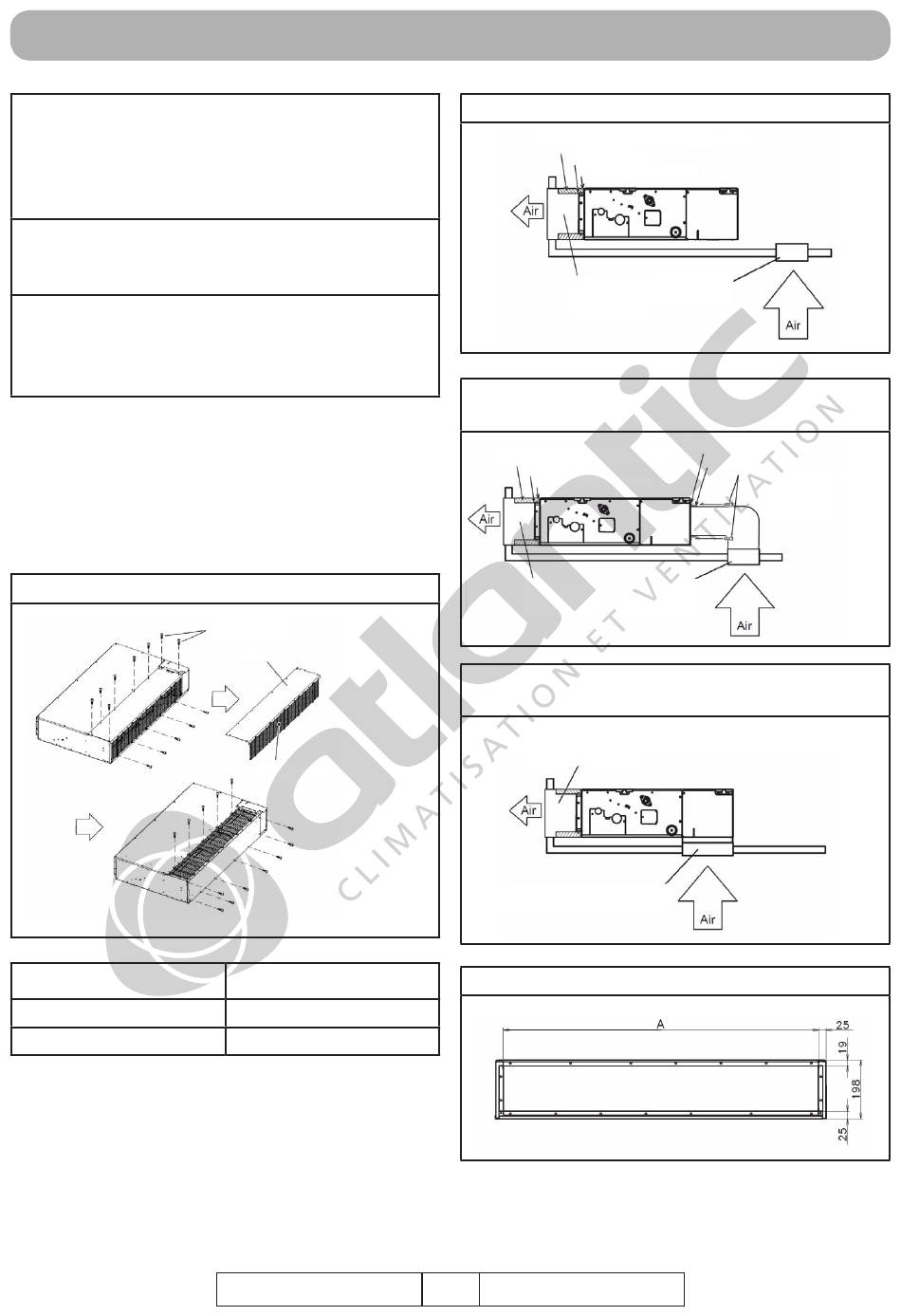

• Pour empêcher les utilisateurs de toucher les
parties intérieures de l'unité intérieure, il faut
installer des grilles sur l'entrée et la sortie de
l'appareil. Ces grilles ne devront s'enlever qu'à
l'aide d'outils.
• Lorsqu'on branche la gaine sur la sortie de
l'unité intérieure, il faut éviter toutes possibili-
tés de fuites d'eau (condensation).
• Modèles ARXD 7 / 9 / 12 / 14 / 18 : La pres-
sion statique à l'extérieur doit être inférieure à
90 Pa (la plage disponible est comprise entre
0 et 90 Pa).
Replacez le couvercle comme suit :
•
Enlevez les vis, et ensuite enlevez le cou-
vercle et la grille de protection du ventilateur.
•
Puis installez le couvercle comme indiqué
sur la figure suivante.
fig. 3
Modèle
ARXD 7 / 9 / 12 / 14
ARXD 18
pRoCéDuRe D'INsTALLATIoN
Vis
Couvercle
Grille de protection
du ventilateur
Vis
9
11
Février 2012
fig. 4 - entrée sur le côté - sortie sur le côté
Isolant
Adhésif aluminium (non fourni)
Bride
Gaine
(non fourni)
fig. 5 - entrée sur le côté - sortie sur le
côté avec gaine
Isolant
Adhésif aluminium (non fourni)
Bride
Gaine
Grille d'entrée
(non fourni)
d'air (non fourni)
fig. 6 entrée par le dessous - sortie sur le
côté
Gaine
(non fourni)
Grille d'entrée
d'air (non fourni)
fig. 7 sortie sur le côté
9
NI 923 474 C
Grille d'entrée
d'air (non fourni)
Bride
Adhésif aluminium (non fourni)
Vis pour la fixation
de la bride
(M4x10mm)
