Fiche technique

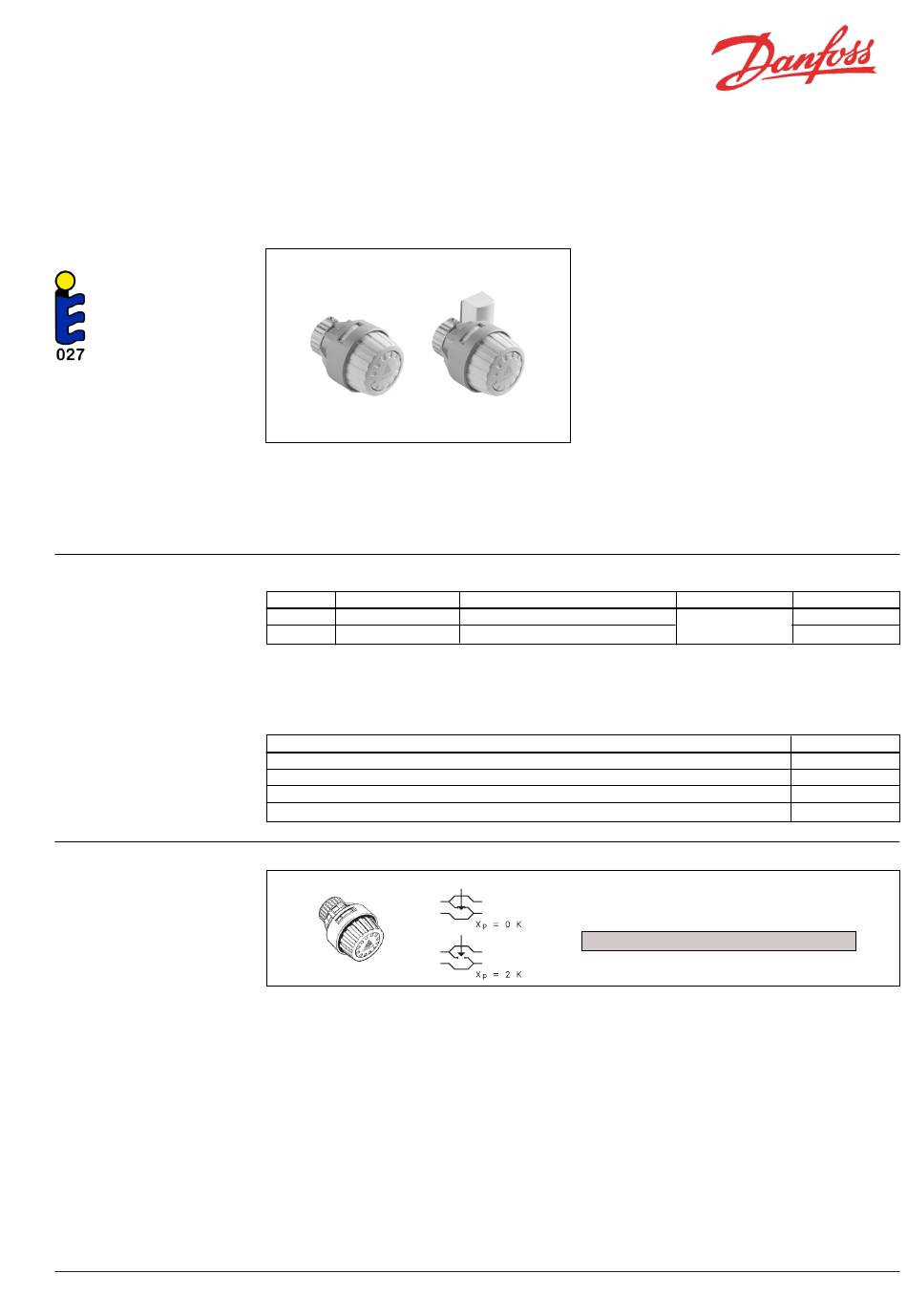

Thermostats de radiateur RA 2000
Modèle institutionnel
Application
KEYMARK certifié selon EN 215
Commande et caractéristiques
Réglage de la température
DKCD
RA 2920
Les modèles institutionnel sont de type automatique
à action propor tionnelle. Ces régulateurs autorisent la
mise en oeuvre de bandes P étroites. Les bulbes sont
compatibles avec l'ensemble des corps de vanne de la
série RA.
Eléments renforcés
Type Modèle
RA 2920 Ecole
RA 2922 Ecole
Pour Xp = 2 K (la vanne est fermée si la température ambiante est supérieure de 2 K).
1)
Lors de la livraison du thermostat à bulbe à distance, le tube capillaire est entièrement enroulé dans le boîtier du bulbe. Ne dérou-
2)
ler que la longueur nécessaire au montage.
Accessoires
Produit
Clé Allen mâles pour bulbes et ergots de limitation
Ergots de limitation
Dispositif antivol
Bandeau d'index
Les températures ambiantes se réfèrent à l'index ci-des-
sus. Les indications ne sont données qu'à titre indicatif
car les conditions de montage et divers facteurs in-
fluencent la température obtenue.
VD.53.B2.24 © Danfoss 9/2011
Cette série regroupe les modèles suivants :
- RA 2920 à bulbe incorporé
- RA 2922 à bulbe à distance
Les éléments de cette série sont dotés d'une protection
antigel, le réglage peut être limité ou bloqué. Dans le
bulbe à distance, 2 m de tube capillaire sont bobinés.
Un éventuel surplus reste enroulé et de ce fait est
invisible.
Une vis à six pans creux assure une fixation simple et ef-
ficace du bulbe sur le corps de vanne (voir montage).
RA 2922
Utilisés avec les corps de vanne RA, leurs caractéristi-
ques tech ni ques sa tis font à la norme europée nne EN
215-1.
Le coloris répond à la norme RAL 9016.
Exécution
Bulbe incorporé
Bulbe à distance 0-2 m 2)
S = Protection antigel
7 9,5
l S
5 7,5
Le blocage et les valeurs limites max. et min. se règlent
à l'aide des ergots se trouvant sur la face arrière du
bulbe. Le mode opé ratoire est expliqué à l'intérieur de
l'emballage.
Gamme de reglage No. de code
1)
013G2920
5-26 °C
013G2922
No. de code
013G1236
(lot de 30 ergots) 013G1237
(5 lots de 10 unités) 013G1232
(lot de 20 bandeaux) 013G1672
14 17 20 23 26 28°C
1 2 • • 3 • • 4 5
12 15 18 21 24 26°C
l
5
