Modèle Standard À Fixation Encliquetable - Danfoss RA 2000 Fiche Technique

Fiche technique

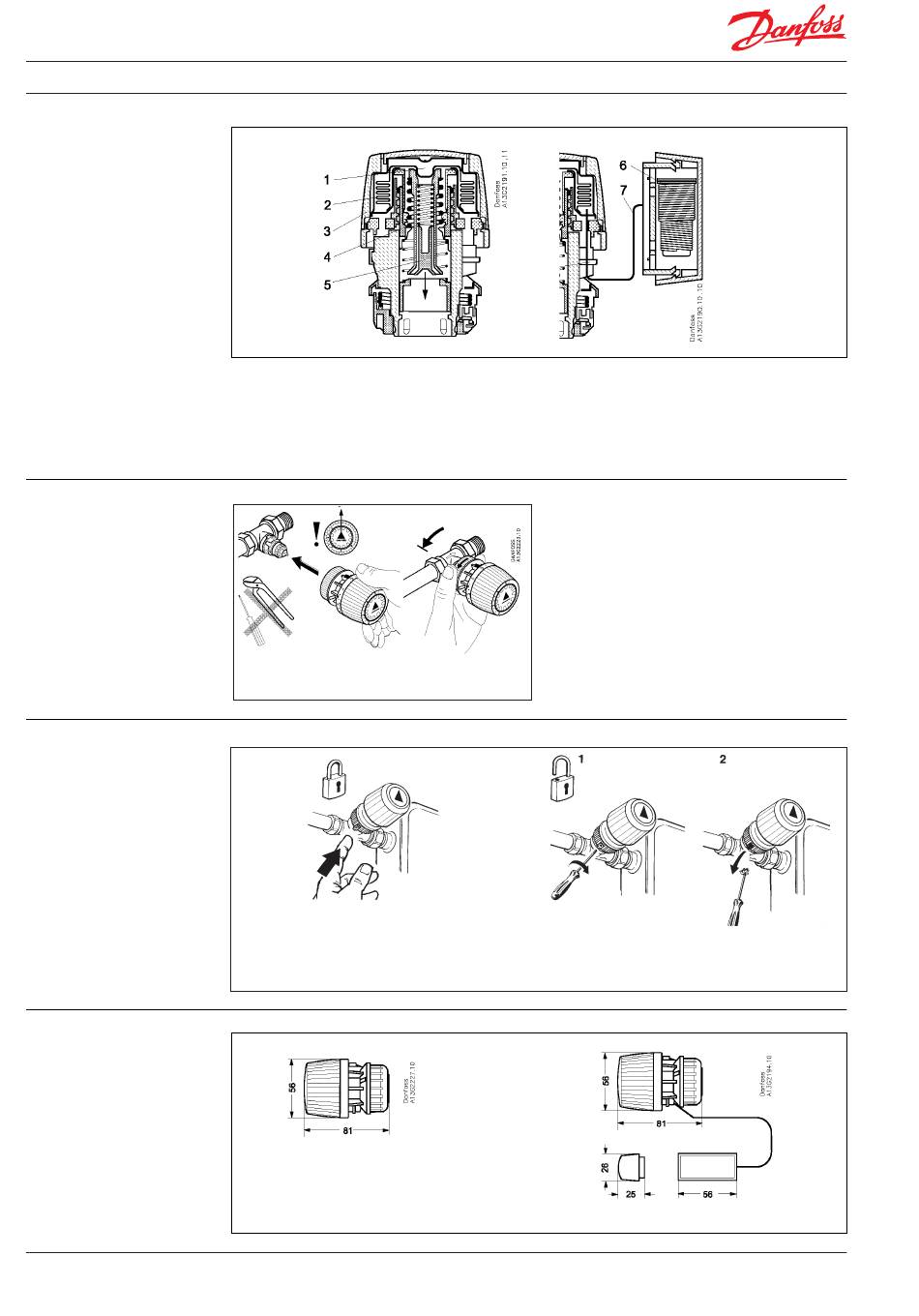

Construction
1. Elément thermostatique
2. Soufflet
3. Bouton de réglage
4. Ressort de réglage
5. Ergot de limitation
6. Bulbe à distance
7. Tube capillaire
Montage
Antivol
Dimensions
4
Modèle standard à fixation encliquetable
Bulbe incorporé
La température ambiante agit directement sur le souf-
flet, contenant de la vapeur, se trouvant à l'intérieur de
l'élément thermostatique.
Lorsque la température de la pièce baisse, le
soufflet se comprime à l'intérieur de l'élément
provoquant l'ouverture de la vanne qui assu-
Positionner et pousser
Démontage et mise sous
tension
de la bague de serrage
Après le montage, bloquer le clip anti-vol
Elément avec bulbe incorporé
VD.53.B2.24 © Danfoss 9/2011
rera ainsi l'apport de chaleur nécessaire
correspondant à la température souhaitée.
Le processus inverse se produit lorsque la
température ambiante croît: sous l'effet de la pression
d'évaporation, le soufflet se détend, la vanne se ferme
réduisant ainsi l'apport d'eau chaude au radiateur.
Le montage de l'élément thermostatique sur le corps
de vanne est très simple et ne nécessite l'usage d'aucun
outil: positionner le thermostat, pousser et c'est fini.
Une bague de serrage provoque l'encliquetage automati-
que sur la vanne. Le mécanisme de serrage de la fixation
est activé en usine et est prêt à être monté. Après des
montages et démontages répétés, il est nécessaire de
réactiver le mécanisme en tournant la bague.
Les instructions de montage se trouvent sur l'emballage.
Le dispositif anti-vol peut être enlevé avec la clé
013G1248 :
- visser le clip de sécurité dans l'ouverture
- tirer vers l'extérieur
Elément avec bulbe à distance
Bulbe à distance
