FENTE DE MISE À NIVEAU MDC CLASSIC
Le format du contenu numérique est en constante fluctuation dans les
systèmes purement numériques comme le C 390DD. En règle générale,
chacun de ces formats nécessite du matériel et un logiciel spécialisés qui
comportent souvent une licence IP et la protection antipiratage.
En réponse aux évolutions technologiques continues de ce type, l'équipe
de conception de NAD a placé tous les circuits d'interface numérique du
C 390DD sur des modules facilement mis à niveau. NAD a appelé cette
conception la Construction à conception modulaire (MDC). Le C 390DD
comporte déjà un module MDC, le DD USB 1 (Direct Digital USB) qui est
muni de prises USB Type A et Type B.
Deux modules MDC sont offerts en option - le DD HDM-1 et le DD AP-1.
Enlevez les couvercles pour installer les modules MDC (Modular Design
Construction) en option. Consultez votre revendeur NAD pour savoir
comment vous procurer les modules DD HDM-1 et DD AP-1 et comment
les installer dans le C 390DD.
DD HDM‑1 (HDMI NUMÉRIQUE DIRECT)
Le module DD HDM-1 offre trois bornes d'entrée HDMI et une sortie HDMI
avec passe-système. Avec le module DD HDM-1, le C 390DD peut être
au cœur d'un système « Vidéo 2.0 » en utilisant la piste PCM linéaire à
deux canaux obligatoire des disques Blu-ray ou DVD afin de produire une
présentation de cinéma haute définition. Le DD HDM-1 est entièrement
compatible avec la vidéo 3D, mais sans décodage ambiophonique ou
traitement du signal vidéo.

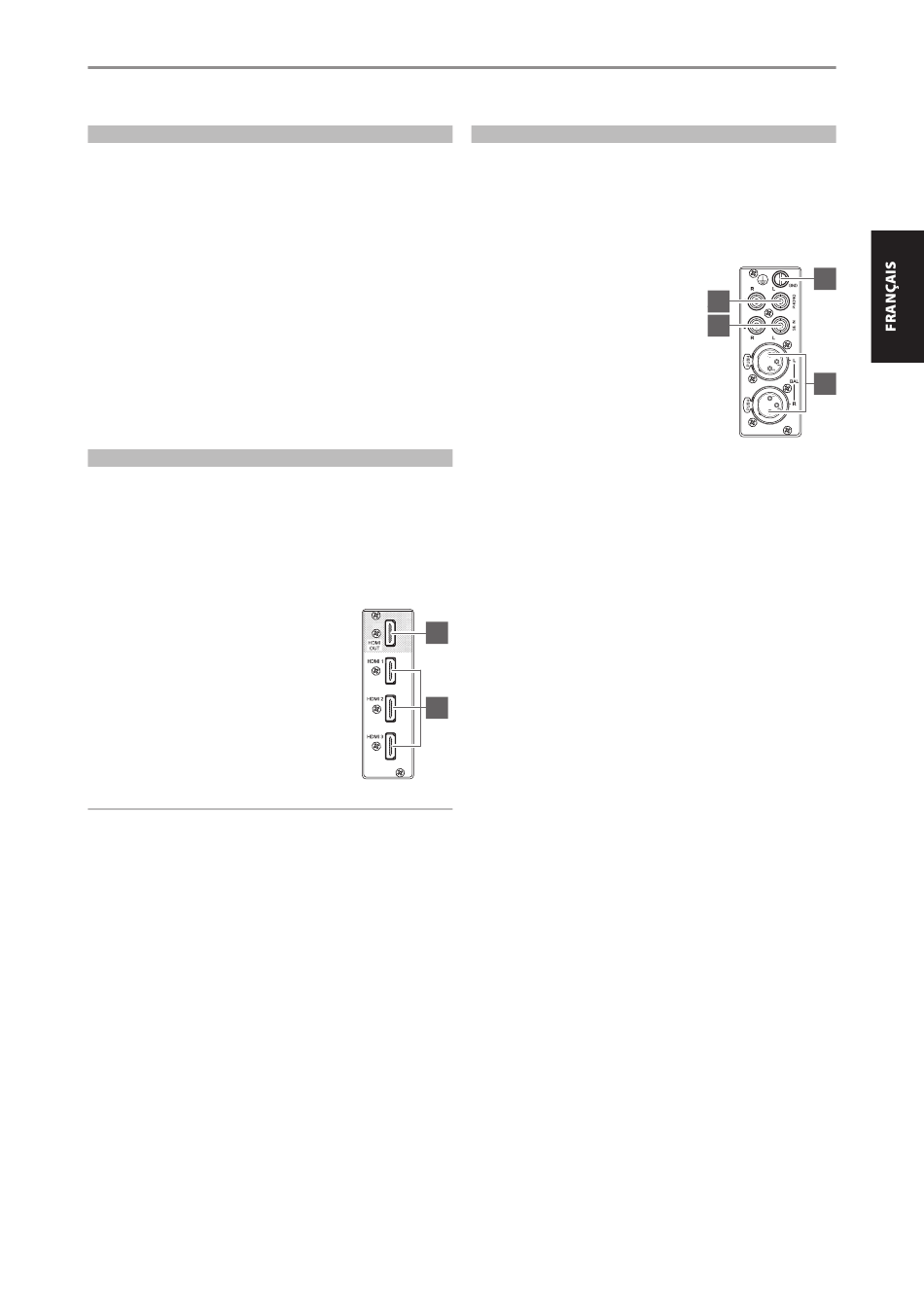

A HDMI OUT: Reliez la SORTIE HDMI (HDMI
OUT) à un téléviseur HDTV ou à un
projecteur muni d'une entrée HDMI.
B HDMI 1 -3: Reliez les entrées HDMI aux
connecteurs de sortie HDMI OUT d'appareils
sources comme un lecteur DVD, un lecteur
BD ou un décodeur satellite / câble HDTV.
AVERTISSEMENT
Avant de brancher ou de débrancher un câble HDMI, il est essentiel
de mettre hors tension et de débrancher le C 390DD et aussi la source
auxiliaire de la prise secteur. Si vous ne respectez pas cette consigne,
vous risquez d'endommager irréparablement tout le matériel connecté
aux prises HDMI.
IDENTIFICATION DES COMMANDES
DD AP‑1 (ANALOGIQUE/PHONO NUMÉRIQUE DIRECT)
Le module DD AP-1 utilise un circuit de conversion analogique-numérique
de grande qualité pour rendre des sources analogiques compatibles avec les
circuits purement numériques du C 390DD. Le circuit PHONO est doté de
réglages d'impédance pour MM et MC avec réglage automatique du gain.
Le DD AP-1 est muni des bornes d'entrée niveau ligne suivantes :
A PHONO: Entrée pour une cellule
phono à bobine mobile ou à aimant
mobile. Branchez les deux fils RCA du
tourne-disque à cette entrée.
B SE IN (EXTRÉMITÉ UNIQUE) : Utilisez
un fil RCA à RCA double pour raccorder
ces prises aux sorties analogiques
gauche et droite d'un lecteur de
CD, d'un préamplificateur ou d'un
processeur.
C PRISE DE TERRE PHONO : Les câbles
RCA jumelés comportent souvent
un conducteur de terre unique. Utilisez la prise de terre phono
du C 390DD pour le branchement de ce conducteur. Dévissez la
borne pour dégager le trou, dans lequel il vous suffira d'insérer le
conducteur. Une fois inséré, serrez la borne pour bien immobiliser
le fil.
D BALANCED : Brancher une source audio XLR à ces entrées.
Assurez-vous que la configuration adéquate de la broche est
réalisée – broche 1 : masse, broche 2 : positif (signal actif ) et broche
3 : négatif (retour du signal).
A
B
PANNEAU ARRIERE
C
A
B
D
9
