70
Morsettiere
70
IT
1080 mm
1080 mm
94°
43,5 mm
43,5 mm
163,5 mm
163,5 mm
4
A

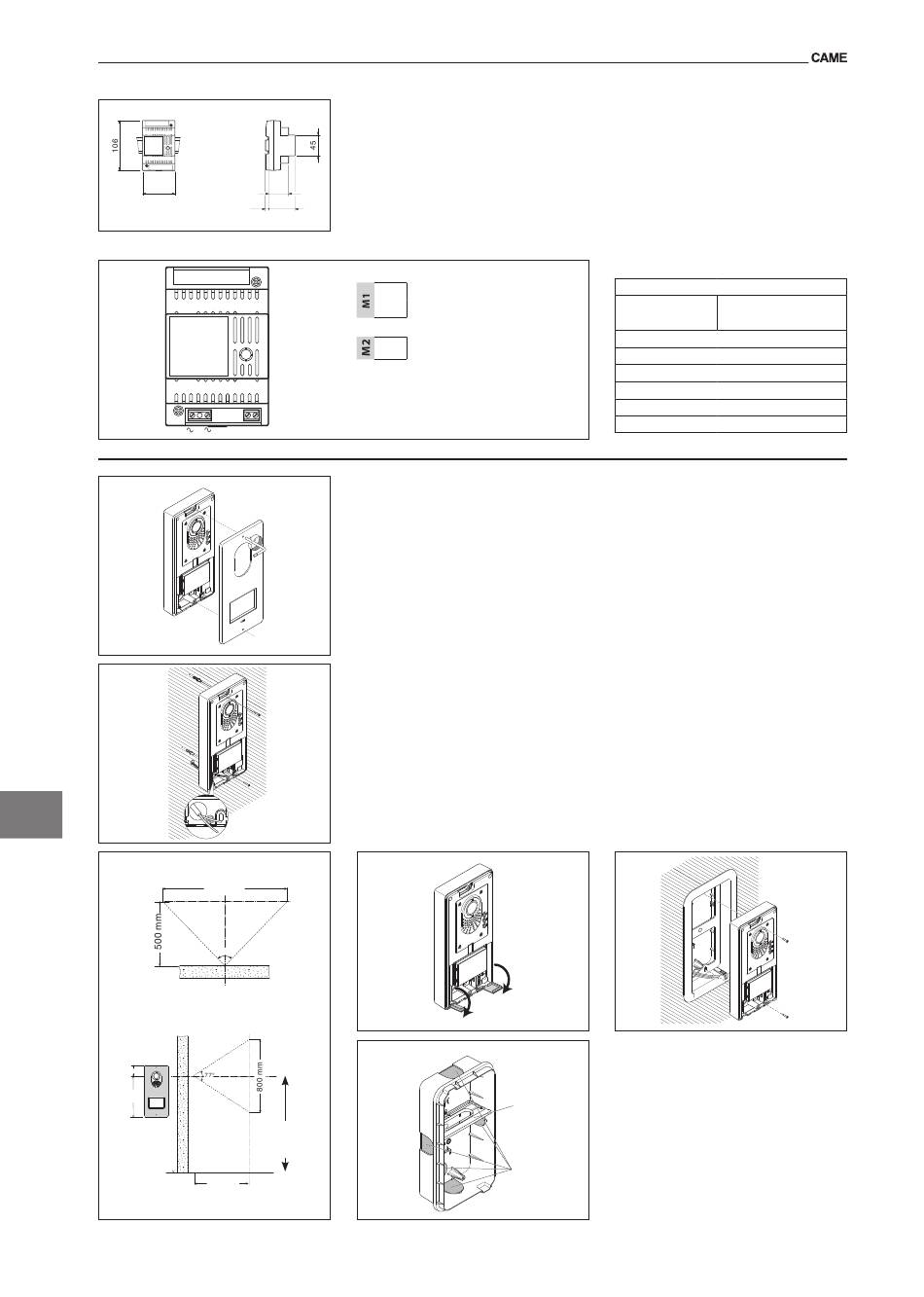

Installazione
L'alimentazione deve SEMPRE essere installata in verticale.
L'apparecchio è installabile su guida DIN (EN 50022) in un apposito quadro elettrico.
Per le dimensioni di ingombro vedere la fig. 1.
Prevedere una ventilazione sufficiente nel caso in cui l'alimentazione venga installata in un conte-
43,5
nitore.
7,5 57
1
B
64,5
(*) L'apparecchiatura è protetta contro i sovrac-
carichi e i corto-circuiti.
M1 M2
– +

Installazione a parete

Tramite la chiave a brugola, svitare le viti di bloccaggio e togliere la placca (figura 1). Fissare i tasselli in dota-
zione e avvitare il posto esterno (figura 2-) all'altezza desiderata tenendo conto del posizionamento dell'obiet-
tivo della telecamera (figura 3).
Far passare la guaina con i conduttori d'impianto come indicato in figura 2. Estrarre il coprimorsetto in plastica
ed effettuare i collegamenti (figura 4).
Una volta terminati i collegamenti reinserire i coprimorsetti. Montare la placca frontale (figura 1).
1

Installazione a incasso

Murare la scatola d'incasso all'altezza desiderata tenendo conto del posizionamento dell'obiettivo della tele-
camera (figura 3) e facendo preventivamente passare la tubazione con i conduttori d'impianto attraverso uno
dei punti a rottura (figura 5 punto A).
Nella messa in opera della scatola d'incasso si potranno evitare possibili deformazioni utilizzando l'apposito
distanziale in dotazione (figura 5 punto B).
Con una chiave a brugola, svitare le viti di bloccaggio e togliere la placca del posto esterno (figura 1).
Introdurre i cavi di collegamento nell'apposito foro (figura 2), fissare il posto esterno sulla cornice come indi-
cato in figura 6; estrarre il coprimorsetto in plastica ed effettuare i collegamenti (figura 4). Una volta terminati
i collegamenti reinserire i coprimorsetti.
Montare la placca frontale (figura 1).
2
94°
H= 165 cm
(HAUTEUR
H= 165 cm
CONSEILLÉ)
(ALTEZZA
CONSIGLIATA)
500 mm 500 mm
3
001DC002AC
~
Rete 230 V
~
–
Alimentazione 18 VDC (*)
+
PLACO-VC
B
A
Caratteristiche tecniche
Alimentazione: 230 VAC 50÷60 Hz
I
max
Corrente assorbita:
AC
Potenza dissipata: 10 W max
Alimentazione nominale: 18 VDC 1 A-0,5 A 1'/3'
Dimensioni: 4 DIN
Temperatura di stoccaggio: -25 °C + 70 °C
Temperatura d'esercizio: 0 °C +35 °C
Grado di protezione IP: IP 30
4
5
200 mA
AC
6
