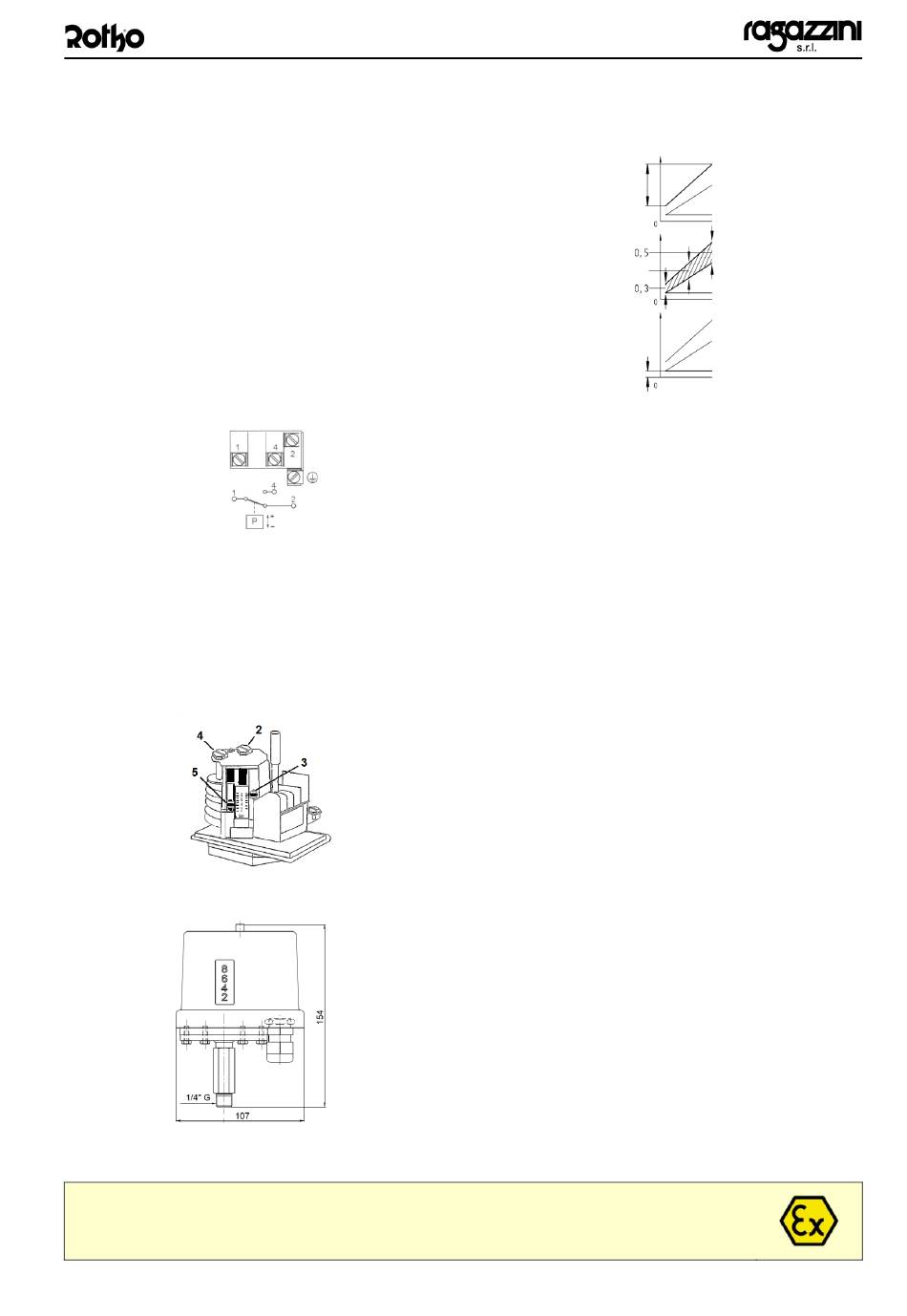

L.2 PRESSOSTAT
Pressostat différentiel pour le contrôle de la pression en ligne.
Données techniques
L.2.1
Gamme de réglage :0,5 ÷ 8 bar (1)
Intervention différentiel :0,3 ÷ 5 bar (2)
Seuil de sensibilité :0,2 bar (3)
Pression max admissible :30 bar
Contacts :24 V ; 6 A
Degré de protection -EN 60 529-:IP 54
Température ambiante :- 20 + 70 °C
Température du fluide de service :+ 70 °C max
Raccordements électriques
L.2.2
Étalonnage
L.2.3
Dimensions d'encombrement
L.2.4
Version ATEX
L.2.5
Reportez-vous à la documentation dans le dossier de documents joint à la machine.
MANUEL D'INSTRUCTIONS
Pressostat différentiel ; échange le contact à la pression
maximale et le libère à la pression de réarmement.
En fonction du modèle de pompe et du tableau électrique
installé, le pressostat peut fonctionner avec la logique de
fonctionnement suivante :
« Automatique » : la pompe s'arrête lorsque la limite de
-
pression
automatiquement lorsque la pression chute en dessous
de la valeur de réarmement
« Sécurité » : la pompe s'arrête lorsque la limite de
-
pression supérieure est dépassée et ne redémarre
qu'après accord de l'opérateur et avec une pression
inférieure à la valeur de réarmement.
Le point d'intervention supérieur est réglé avec la vis de
réglage 2.Indication avec index 3 (flèche rouge).
Le point d'intervention inférieur est réglé avec la vis
d'étalonnage 4 ; le point supérieur reste inchangé. Indication
avec index 5 (flèche verte).
L'échelle de réglage n'est pas étalonnée. Pour un étalonnage
plus précis, utilisez un manomètre.
Remarque : la flèche verte 5 ne doit jamais être inférieure à
la valeur minimale de l'échelle.
45
(1)
(2)
(3)
supérieure
est
dépassée
et
redémarre
LM02FR002
