gefran 40T 96 Mode D'emploi page 2

N 0...1300°C / 32...2372°F
L-GOST 0...600°C / 32...1112°F
U -200...400°C / -328...752°F
G 0...2300°C / 32...4172°F
D 0...2300°C / 32...4172°F
C 0...2300°C / 32...4172°F
Personnalisé -1999...9999
TC - Thermocouples
(3 chiffres avec signe
J 0...999°C / 32...999°F
K 0...999°C / 32...999°F
R 0...999°C / 32...999°F
S 0...999°C / 32...999°F
T -200...400°C / -328...752°F
B non disponibile
E -100...750°C / -148...999°F
N 0...999°C / 32...999°F
L-GOST 0...600°C / 32...999°F
U -200...400°C / -328...752°F
G 0...999°C / 32...999°F
D 0...999°C / 32...999°F
C 0...999°C / 32...999°F
Personnalisé -999...999
RTD 2/3à 2 ou 3 fils
(4 chiffres)
PT100 -200...600°C / -328...1112°F
JPT100 -200...600°C / -328...1112°F
(3 chiffres avec signe)
PT100 -200...600°C / -328...999°F
JPT100 -200...600°C / -328...999°F
PTC
990Ω, 25°C -55...120°C / -67...248°F
NTC
1KΩ, 25°C -10...70°C / 14...158°F
DC - Signaux linéaires
Echelle réglable dans les limites
suivantes: -1999...9999 (4 chiffres)
-999...999 (chiffres avec signe)
0...60mV / 12...60mV
0...10V / 2...10V
0...5V / 1...5V

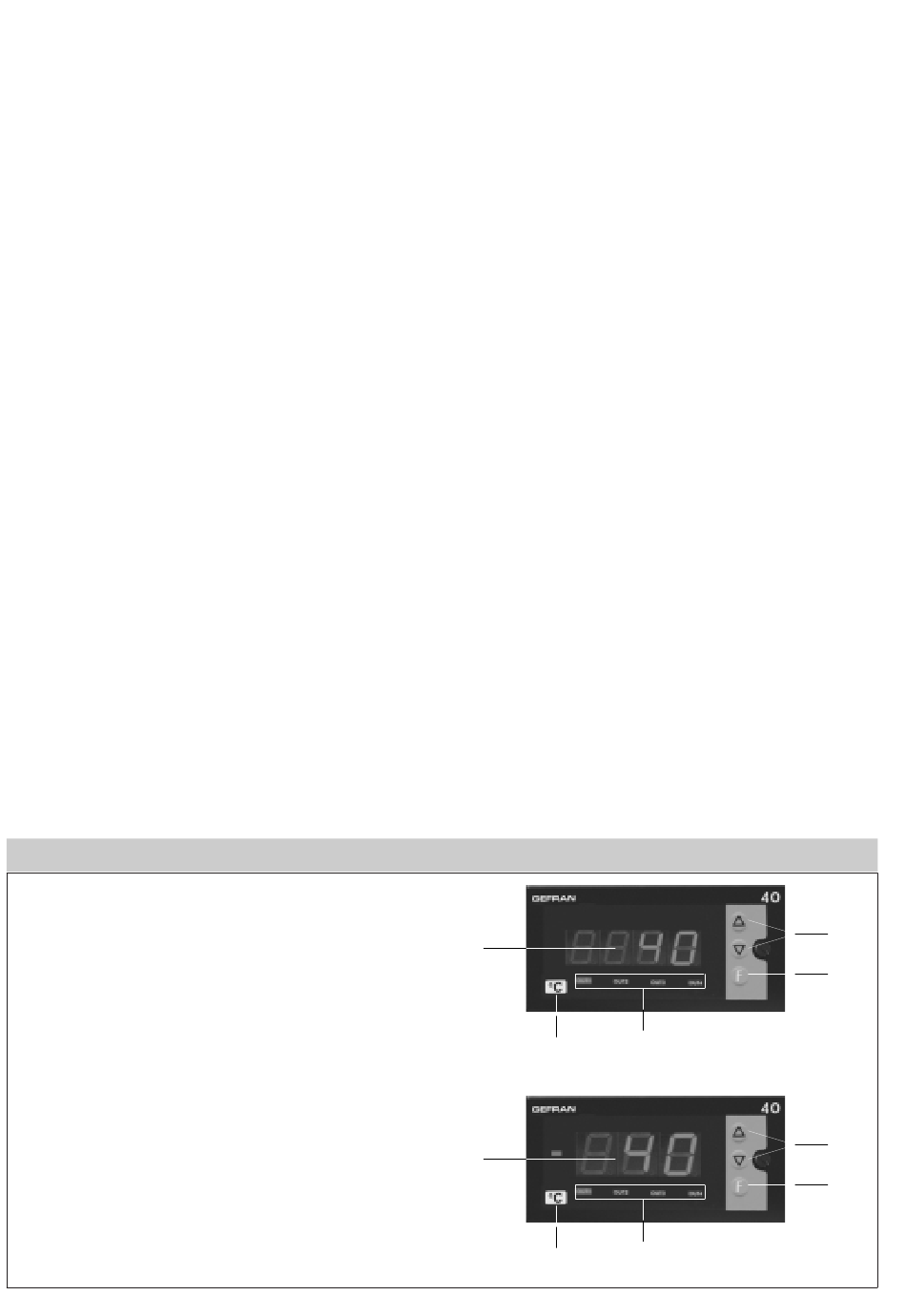

DESCRIPTION DE LA FACE AVANT
A - Affichage de la mesure hauteur 20mm, (3 digits),
14mm (4 digits), couleur rouge
B - Etiquette autocollante pour unité de mesure
C - Touche "Fonction"
D - Touches "Incrémentation" et "Décrémentation"
E - ndication de l'état des sorties led couleur rouge
Protection en face avant: IP65
0...1V / 0,2...1V
0...20mA / 4...20mA
Impédance d'entrée pour signaux en
tension:
Ri > 1MΩ pour f.s. 60mV et 1V,
Ri > 10KΩ pour f.s. 5V et 10V.
pour signaux en courant Ri = 50Ω.
Une linéarisation configurable sur 32
segments peut être utilisée.
Potentiomètre
Alimentation
1,2V >100Ω
Entrée digitale
PNP: Ri = 4,7KΩ (24V, 5mA) 1500V
isolation
NPN : contact libre de la tension
Fonction configurable: repositionne-
ment des alarmes mémorisées, bloca-
ge de l'affichage, sélection de la valeur
maximale ou minimale du pic de mesu-
re ou de la valeur crête à crête.
S
ORTIES
4 sorties configurables
• OUT1 Relais ou triac
• OUT2 relais ou logique
• OUT3/OUT4 relais (*)
(*) OUT4 alternative à la sortie
analogique de retransmission
Relais
(R en codification de commande)
avec des contacts 5A/250Vac/30Vdc
au cosϕ = 1.
Logique
(D en codification de commande)
24Vdc, Rout = 100Ω (10V/20mA).
Triac
(T en codification de commande)
24à 240Vac ±10%, 50/60Hz, 1A max
Pour charge résistive, I 2 t = 128A
4 chiffres
A
3 chiffres
A
Courant de fuite 1,5mA max 200Vac
Le modèle 40T peut être fourni avec un
maximum de 4 seuils d'alarmes régla-
bles en valeur absolue, relative ou rela-
tive symétrique. L'hystérésis de com-
mutation est configurable individuelle-
ment pour chaque alarme.
Les fonctions suivantes peuvent être
attribuées aux alarmes: inhibition à la
mise sous tension, mémorisation,
retard à l'activation et durée minimale
d'enclenchement.
Retransmission analogique
0...10V, 0/4...20mA, sur 500Ω résolu-
tion maxi 12 bits, utile pour la retrans-
mission de la mesure.
Liaison série
Isolée 2/4 fils, interface RS422/485
(1200, 2400, 4800, 9600, 19200 bauds)
Prot.: GEFRAN CENCAL ou MODBUS
A
LIMENTATION
Standard:
100...240Vac/dc ± 10% max 18VA
Option:
11...27Vac/dc ± 10% max 11VA
50/60Hz, protection par fusible interne
non remplaçable par l'utilisateur
A T
LIMENTATION
24V ±10% non stabilisée, 50mA
15V pour transmetteur, 50mA
1,2V pour potentiomètre > 100Ω
C '
ONDITIONS D ENVIRONNEMENT
Température de travail: 0...50°C
Température de stockage: -20...70°C
Humidité relative: 20...85% sans con-
densation
M
320g
ASSE
2 sec
E
B
E
B
RANSMETTEUR
D
C
D
C
