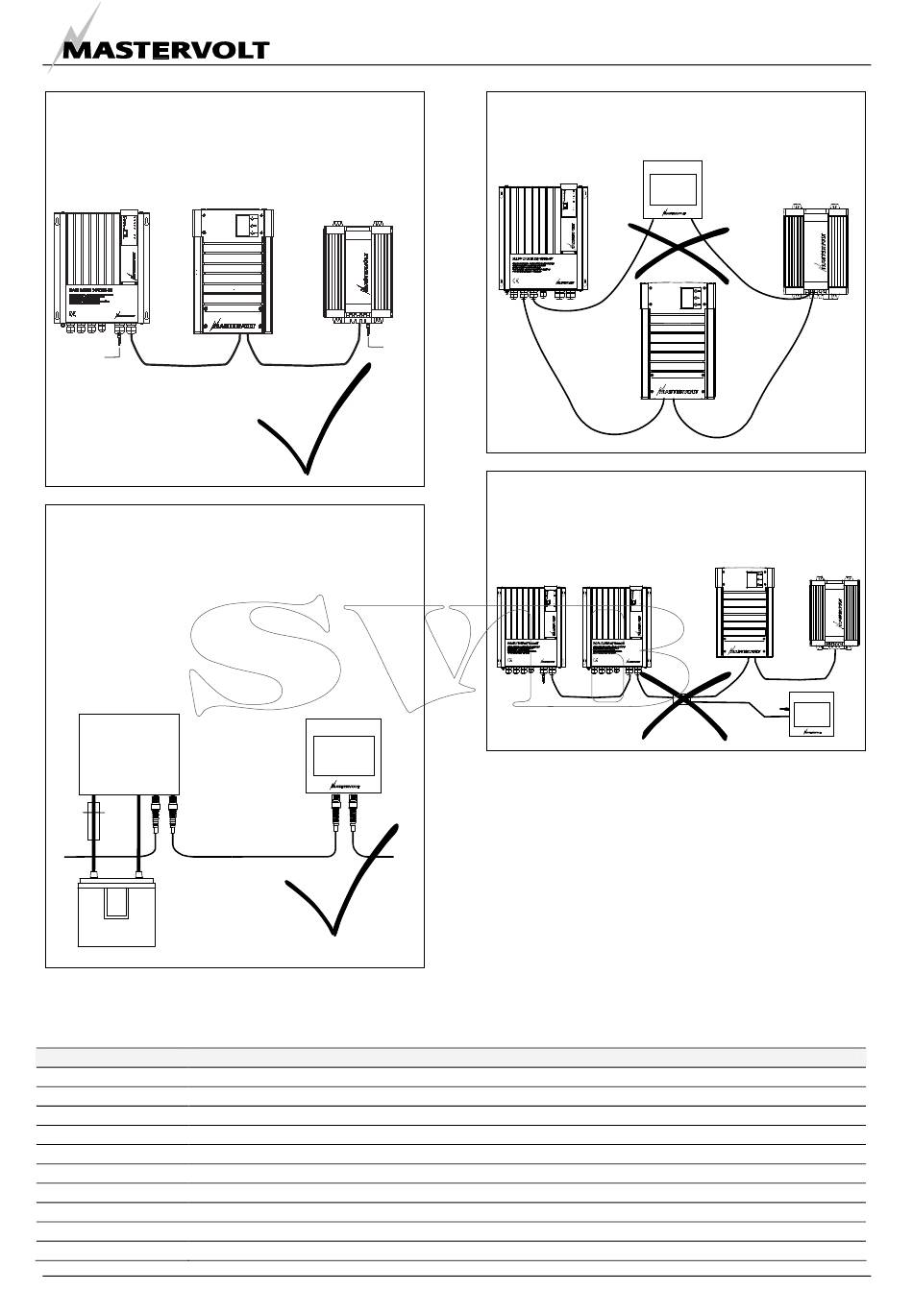

Comme avec tous les réseaux de données à haut
débit, le MasterBus nécessite l'installation d'un
appareil d'extrémité aux deux extrémités du réseau
Terminating
device
Le courant alimentant le réseau provient des appareils
connectés.
Au moins un des appareils du réseau doit avoir des
capacités d'alimentation (voir spécifications).
Un appareil d'alimentation peut alimenter jusqu'à trois
appareils ne fournissant pas d'alimentation.
Tous les appareils d'alimentation étant isolés
galvaniquement, l'utilisation d'appareils à
alimentations multiples est autorisée.
6.3

MASTERBUS: MONITORING ET PROGRAMMATION DU CHARGEMASTER

6.3.1 Monitoring
Valeur Signification
State Indique l'état de charge (Charge/ Veille
Max input power Option pour régler l'intensité maxi à l'entrée pour éviter une surcharge du fusible groupe ou quai
Charger status Algorithme d'état de charge: Bulk/ absorption/ float
House bank Tension de sortie charge 1*
Charge current Intensité de charge totale*
House bank Température de la batterie 1
Output 2 Tension de sortie charge 2*
Output 3 Tension de sortie charge 3*
AC input Tension entrée CA
State Option pour mettre en route/arrêter le ChargeMaster
Août 2009 / Chargemaster1 12/35-3, 12/50-3, 24/20-3 & 24/30-3 / FR
Terminating
device
OK
OK
Ne pas créer de réseaux en anneau
Ne pas faire de couplages en T dans le réseau
MASTERBUS
