1 Généralités
2 Contrôleur standard
2.1 Réglage
2.2 Contact de porte
2.4 Interface de service
2.5 Comportement du climatiseur en cas de défaut 15
3. 3. Multicontroller
3.1 Contact de porte
3.2 Signalisation des défauts
3.3 Multimaître
3.4 Mode d'économie d'énergie
3.5 Interface de service
3.6 Utilisation du multicontrôleur
3.7 Signalisations des défauts/Affi chages sur l'écran 19
Veuillez lire attentivement l'intégralité de ce manuel
avant l'installation de l'appareil.
Le manuel fait partie intégrante de l'étendue de
livraison et doit être conservé durant toute la vie de
l'appareil.
1 Généralités
Le climatiseur dispose d'un réglage électronique. Après la mise sous
tension d'alimentation, et le contact de porte fermé, le ventilateur inté-
rieur fonctionne en continu, sauf en mode d'économie d'énergie ou sur
les appareils avec l'option anti-gel. Un capteur de température permet
de détecter la température de l'air aspiré à l'intérieur de l'armoire de
distribution. L'évaporateur et le ventilateur extérieur sont réglés sur la
température intérieure de l'armoire de distribution.
14
14 2 Contrôleur standard
14
14
14
15
1

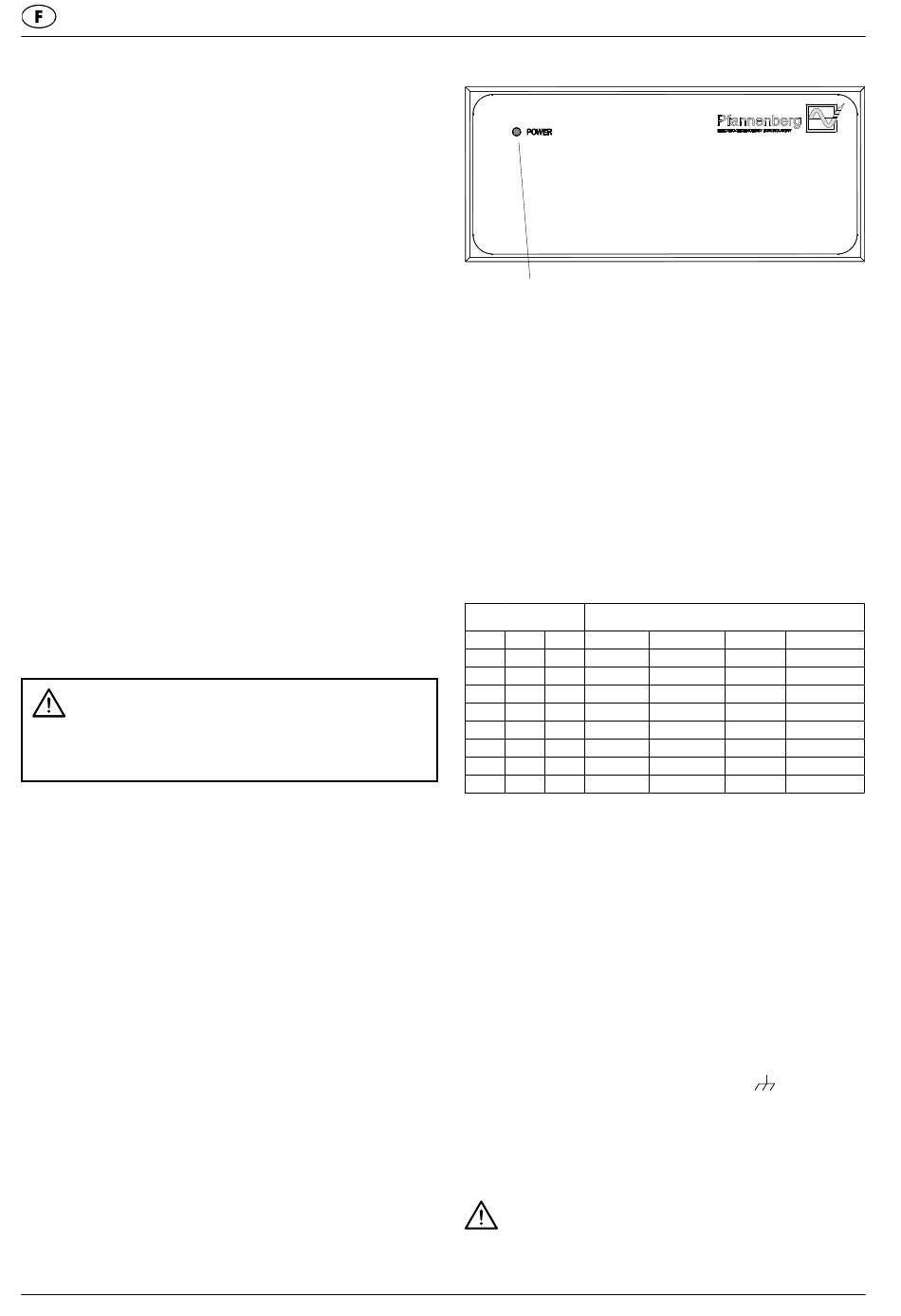

1. LED « POWER » :
16
Témoin de fonctionnement
16
Le climatiseur avec contrôleur standard dispose d'un affi chage du
fonctionnement sous forme de diode électroluminescente dans le
16 capot extérieur de l'appareil. Lorsque le témoin lumineux demeure
allumé, lorsque l'appareil est sous tension, ceci indique que le climati-
seur se trouve en mode normal de fonctionnement. En cas de défaut,
16
la diode clignote, voir également le chapitre 2.5 « Comportement du
climatiseur en cas de défaut »
17
2.1 Réglage
17
Un codeur se trouvant sur la plaque de commande permet de régler
diverses températures de consigne pour l'armoire de distribution, ainsi
que les températures limites supérieures, voir le tableau ci-après.
18
Après modifi cation d'un réglage avec le codeur, éteindre et rallumer
le climatiseur, car sinon les valeurs modifi ées ne sont pas prises en
compte.
Interrupteur DIP
1 2 3
OFF OFF OFF
ON OFF OFF
OFF ON OFF
ON ON OFF
OFF OFF ON
ON OFF ON
OFF ON ON
ON ON ON
État à la livraison:
Consigne de température pour l'armoire de distribution : 35°C
Température maximale de l'armoire de distribution :
2.2 Contact de porte
Afi n d'éviter une forte présence de condensat et pour des raisons de
sécurité, un contacteur de porte doit être relié aux bornes prévues
(voir le schéma de branchement dans le couvercle du boîtier ou sur
la fi che de données techniques séparée).
Par l'ouverture de la porte de l'armoire de distribution et ainsi l'ou-
verture du contacteur, tous les moteurs du climatiseur sont immé-
diatement éteints. Le contact de porte est alimenté en basse tension
(<20V, 20mA) en provenance du climatiseur.
• Afi n d'éviter les infl uences perturbatrices, il est conseillé d'utiliser
un câble blindé avec des fi ls à paire torsadée. Le blindage peut
être appliqué d'un côté à la borne de terre
prévue à cet effet.
• S'il n'est pas possible d'utiliser des câbles blindés, il faudra alors
veiller, lors de la pose des câbles, à ce que ceux-ci ne soient pas
acheminés à proximité directe de sources potentielles de brouil-
lage (par exemple des lignes auxiliaires, des composants à forte
diffusion électromagnétique).
Attention ! Aucune tension d'origine extérieure ne doit
être appliquée.
Si aucun contacteur de porte n'est utilisé, les contacts de
connexion devront être pontés.
Consigne Seuil maxi. Consigne
25,0°C 45°C 77,0°F
30,0°C 45°C 86,0°F
35,0°C 45°C 95,0°F
35,0°C 50°C 95,0°F
40,0°C 50°C 104,0°F
40,0°C 55°C 104,0°F
45,0°C 55°C 113,0°F
45,0°C 60°C 113,0°F
Seuil maxi.
113°F
113°F
113°F
122°F
122°F
131°F
131°F
140°F
50°C
du climatiseur
085 408 157
