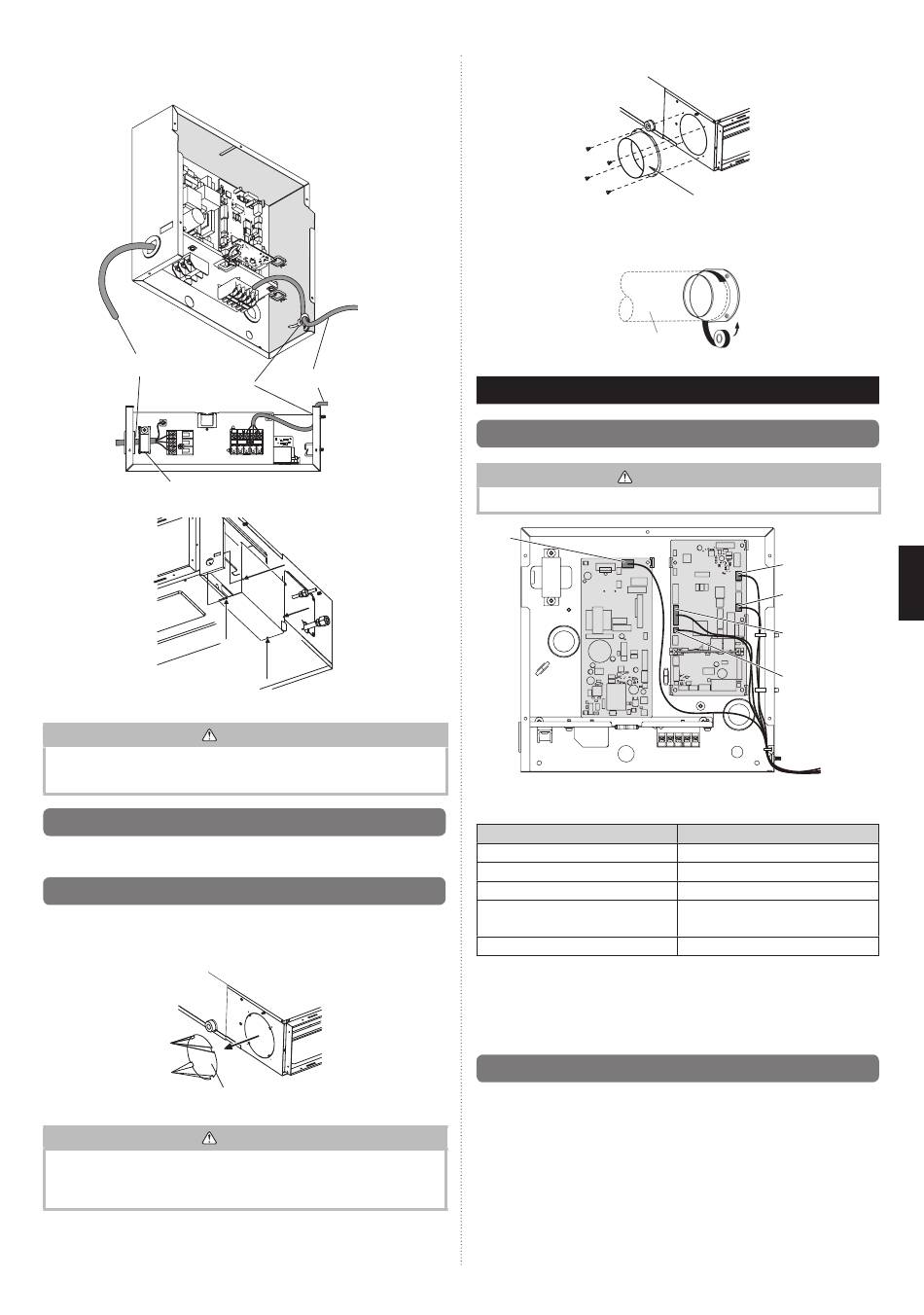

■ Méthode de branchement
Une fois le câblage terminé, fi xez le câble de télécommande, le câble de raccordement et
le câble d'alimentation à l'aide des serre-câbles.
Câble de raccordement
(à l'unité extérieure)
Serre-câble
Serre-câble
(2) Installez le couvercle du boîtier de contrôle.
Ajustez la position des vis du couvercle du boîtier de commande selon l'installation.
Ne regroupez ni ne branchez le câble de la télécommande en parallèle avec le fi l de
raccordement de l'unité intérieure (à l'unité extérieure) et le câble d'alimentation. Cela
pourrait provoquer un dysfonctionnement.
3.9. Installation de la télécommande
.
Pour installer et régler la télécommande, consultez le manuel d'installation de la télécom-
mande (de type fi laire).

3.10. Admission d'air frais

(Traitement avant utilisation)
(1) Pour l'entrée d'air frais, à l'aide d'une pince coupante, effectuez une découpe circu-
laire dans la partie gauche du boîtier extérieur.
Cut
Cut
Plaque métallique (du boîtier)
• Lors de la dépose du boîtier (plaque en fer), veillez à ne pas endommager les pièces
internes de l'unité intérieure et la zone environnante (boîtier extérieur).
• Lors du traitement du boîtier (plaque en fer), veillez à ne pas vous blesser avec des
bavures, etc.
Câble de télécommande
ATTENTION
ATTENTION
(2) Installez la bride circulaire (en option) sur l'entrée d'air frais.
(3) Connectez le conduit sur la bride circulaire.
(4) Assurez l'étanchéité à l'aide de ruban de vinyle, etc. de façon à empêcher les fuites
d'air.
Conduit

4. TRAVAUX D'INSTALLATION FACULTATIFS

4.1. Kit d'installation en option

AVERTISSEMENT
La réglementation en matière de câble varie d'une région à l'autre. Conformez-vous à la
réglementation locale.
CN106
Les kits en option suivants peuvent être branchés sur ce climatiseur.
Pour plus de détails sur la façon d'installer les pièces en option, reportez-vous au manuel
d'installation inclus dans chaque élément.
N° de connecteur
CN8
CN48
CN47*1
CN106 (Pompe de vidange)
CN9 ( SW à fl otteur )
CN65 *2
*1 : Pour le réglage de la borne de sortie externe, reportez-vous à la fonction n° 60 dans
« 6. RÉGLAGE DES FONCTIONS ».
*2 : D'autres options (adaptateur WLAN, convertisseurs, etc.) peuvent être raccordées.
Veuillez consulter les données techniques pour des détails.
Remarques : Les options raccordant au CN65 ne peuvent pas être utilisées en même
temps.
4.2. Entrée et sortie externe
4.2.1. Entrée externe
• Les fonctions de l'unité intérieure comme fonctionnement/arrêt ou arrêt forcé peuvent
être effectuées à l'aide de bornes de l'unité intérieure.
• Le mode « fonctionnement/arrêt » ou le mode « arrêt forcé » peuvent être sélectionnés
avec le réglage des fonctions de l'unité intérieure.
• Un câble à paire torsadée (22 AWG) doit être utilisé. La longueur maximale du câble
est de 150 m (492 pi).
• Utilisez un câble d'entrée et de sortie externe de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
Conduit circulaire
CN9
CN8
CN48
CN47
Type d'option
Unité Capteur distant (UTY-XSZX)
Kit Récepteur IR (UTY-LBT*M)
Sortie externe (UTY-XWZXZG)
Unité Pompe de vidange (UTZ-PX1NBA)
Autres pièces en option
Fr-11
